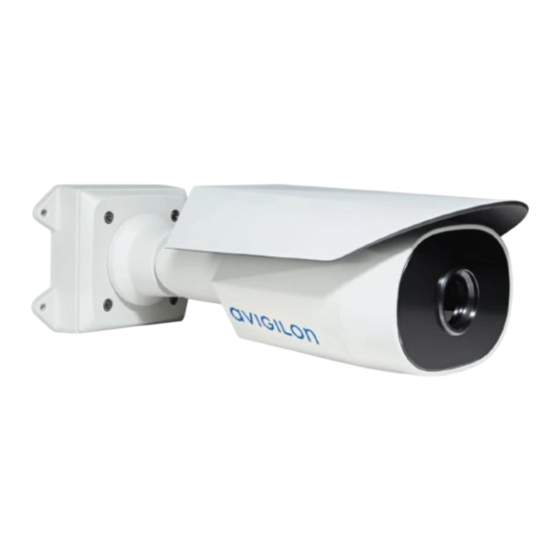

- Página 1 Guía de instalación Avigilon Modelos de cámara térmica H4: H4A-THC-BO...
- Página 2 24 V CA, 8 W mín. o alimentación Power over Ethernet (PoE) de 48 V CC, 8 W mín. Cualquier fuente de alimentación externa conectada a este producto solo debe conectarse a otro producto Avigilon de la misma serie del modelo. Las conexiones de alimentación externas deben aislarse como es debido. ...
-
Página 3: Avisos Del Organismo Regulador
Póngase en contacto con el distribuidor o con un técnico de radio y televisión para obtener ayuda. Los cambios o modificaciones que se realicen en este equipo y que no sean aprobados expresamente por Avigilon Corporation o terceros autorizados por Avigilon Corporation podrían anular la autorización del usuario para utilizar este equipo. -
Página 4: Avisos Legales
(2) son responsables del uso que usted haga de la información, ni de su confianza en ella. Avigilon Corporation no se responsabiliza de las pérdidas ni de los daños (incluidos los consecuentes) que pudieran producirse por imprecisiones de la información que se ofrece en el presente documento. -
Página 5: Tabla De Contenido
Tabla de contenido Información general Vista del soporte de montaje Vista trasera Vista frontal Vista del panel de configuración Vista lateral Instalación Contenido del paquete de la cámara Pasos para la instalación Montaje y orientación de las cámaras de vídeo análisis Instalar el soporte de montaje (Opcional) Retirada del parasol Reinstalación del parasol... -
Página 6: Información General
Información general Vista del soporte de montaje 1. Monturas de la cámara Puntos de instalación de la cámara en un soporte de montaje. 2. Ranuras para ganchos de montaje Puntos para sujetar la cámara a un soporte de montaje al mismo tiempo que la conexión de los cables necesarios. -
Página 7: Vista Trasera
Vista trasera 1. Puerto Ethernet Acepta una conexión Ethernet a una red. La transmisión de datos de imágenes y la comunicación del servidor ocurre durante esta conexión. También recibe alimentación cuando se conecta a una red que proporciona Power over Ethernet. 2. -
Página 8: Vista Frontal
Vista frontal 1. Cubierta del panel de configuración Cubre el panel de configuración. Para obtener más información sobre el panel de configuración, consulte la Vista del panel de configuración en la página siguienteVista del panel de configuraciónen la página siguiente. -
Página 9: Vista Del Panel De Configuración
Indicador de estado de conexión en la página15Indicador de estado de conexiónen la página15. 4. Puerto micro USB Acepta un adaptador de micro USB a USB. Solo se necesita cuando se usa el Avigilon Adaptador de Wi- Fi USB. Vista del panel de configuración... -
Página 10: Vista Lateral
Vista lateral 1. Parasol Cubierta ajustable para proteger el objetivo contra el resplandor del sol. 2. Brazo de montaje Brazo de montaje ajustable para colocar la cámara. 3. Tornillos de ajuste Proporciona un mecanismo de bloqueo para el brazo de montaje. Vista lateral... -
Página 11: Instalación
Montaje y orientación de las cámaras de vídeo análisis Si va a instalar una cámara de análisis de vídeo de Avigilon siga las recomendaciones de montaje y orientación que se enumeran a continuación para maximizar las capacidades de análisis de la cámara: ... -
Página 12: (Opcional) Retirada Del Parasol
1. Utilice la plantilla de montaje para taladrar cuatro orificios de montaje en la superficie correspondiente. 2. Taladre el orificio de entrada de cables en la superficie de montaje y, a continuación, introduzca los cables necesarios a través del orificio de entrada de cables. 3. -
Página 13: Conexión De Cables
Conexión de cables Antes de conectar todos los cables, asegúrese de que conexiones de cables estén correctamente protegidas de la humedad y la corrosión. La caja de conexión opcional (H4-BO-JBOX) proporciona un sello hermético que ayuda a evitar que la humedad corroa las conexiones de los cables. Si no utiliza la caja de conexión opcional, asegúrese de que la funda protectora de cables esté... -
Página 14: Montaje De La Cámara
Power over Ethernet (PoE) de Clase 3: si PoE está disponible, los LED de la cámara se encenderán. Alimentación externa: conecte una fuente de alimentación externa de 12 V CC o 24 V CA a través de los cables de alimentación auxiliares de color marrón y azul. Importante: Procure no conectar la alimentación al cable de entrada de audio;... -
Página 15: Extracción De La Cubierta Del Panel De Configuración
Interfaz del navegador web del dispositivo: http://<dirección IP de la cámara>/. Aplicación de software de gestión de vídeo en red (por ejemplo, el software Avigilon Control Center™). Método ARP/Ping. Para obtener más información, consulte Configuración de la dirección IP mediante el método ARP/Ping en la página17Configuración de la dirección IP mediante el método ARP/Pingen la... -
Página 16: Acceso A La Transmisión De Vídeo En Directo
4. Apriete los tornillos de ajuste en el brazo de montaje para fijar la posición de la cámara. 5. En la interfaz del navegador web de la cámara o el software Avigilon Control Center, ajuste la configuración de Imagen y visualización de la cámara. Puede establecer la posición de zoom, del enfoque y cambiar la rotación de la imagen. -
Página 17: Configuración De La Cámara
Herramienta de configuración de la cámara Avigilon . Si la cámara está conectada al sistema Avigilon Control Center, puede utilizar el software de cliente para configurar la cámara. Para obtener más información, consulte la Avigilon Guía del usuario del cliente Control Center. -
Página 18: Conexión A La Alimentación Y Dispositivos Externos
Conexión a la alimentación y dispositivos externos Importante: Tenga cuidado de no conectar alimentación auxiliar al cable de entrada audio o se dañará la cámara. Aunque el cable de entrada de audio y cable de alimentación auxiliar son de color marrón, el cable de alimentación auxiliar se distingue por su calibre más grueso y por su etiqueta AUX PWR. - Página 19 4. Gris: puesta a tierra 5. Rojo: entrada digital 6. Rosa: salida digital 7. Morado: cable reservado, no conectar. 8. Blanco: cable reservado, no conectar. * — Relé **: Interruptor M: micrófono S: altavoz AUX1: cable de alimentación auxiliar marrón, etiquetado AUX PWR ...
-
Página 20: Indicador De Estado De Conexión
Indicador de estado de conexión Cuando está conectada a la red, los indicadores de estado de conexión mostrarán el progreso de la conexión al software de gestión de vídeo de red. La tabla siguiente describe lo que indica el indicador: Indicador de estado Estado de conexión Descripción... -
Página 21: Restablecimiento De La Configuración Predeterminada De Fábrica
Restablecimiento de la configuración predeterminada de fábrica Si el dispositivo ya no funciona de la manera esperada, puede restablecerlo a sus valores de fábrica. Utilice el botón de reversión de firmware para hacerlo. En el diagrama siguiente se muestra el botón de reversión del firmware: En los modelos que disponen de ranura para tarjeta SD, restablecer la cámara no afecta al vídeo que se haya grabado en la tarjeta SD. -
Página 22: Configuración De La Dirección Ip Mediante El Método Arp/Ping
Para obtener más información, consulte la Guía del interfaz de usuario Web - Avigilon Alta Definición Modelos de Cámara IP H.264. 1. Localice y copie la dirección MAC (MAC) que se muestra en la etiqueta del número de serie como referencia. -
Página 23: Especificaciones
Especificaciones Cámara Entrada/salida de Entrada y salida de nivel de línea audio 320S-H4A-THC: (Modelo BO50) 4,3 mm, F1.0, Insensible a la temperatura Objetivo (Modelo BO24) 9,1 mm, F1.0, Insensible a la temperatura (Modelo BO12) 18,0 mm, F1.0, Insensible a la temperatura Almacenamiento SD (Solo modelos con Ranura SD/SDHC/SDXC: como mínimo clase 4;... - Página 24 Datos eléctricos Consumo de energía 8 W V CC: 12 V +/- 10 %, 8 W mín. Fuente de V CA: 24 V +/- 10 %, 15 VA mín. alimentación PoE: IEEE802.3af Clase 3 Batería de respaldo 3 V manganeso-litio de RTC Datos medioambientales Temperatura de De -40 °C a +65 °C (de -40 °F a 149 °F) funcionamiento Temperatura de...
-
Página 25: Garantía Limitada Y Soporte Técnico
Garantía limitada y soporte técnico Avigilon warranty terms for this product are provided at avigilon.com/warranty. Warranty service and technical support can be obtained by contacting Avigilon Technical Support: avigilon.com/contact-us/. Garantía limitada y soporte técnico...
