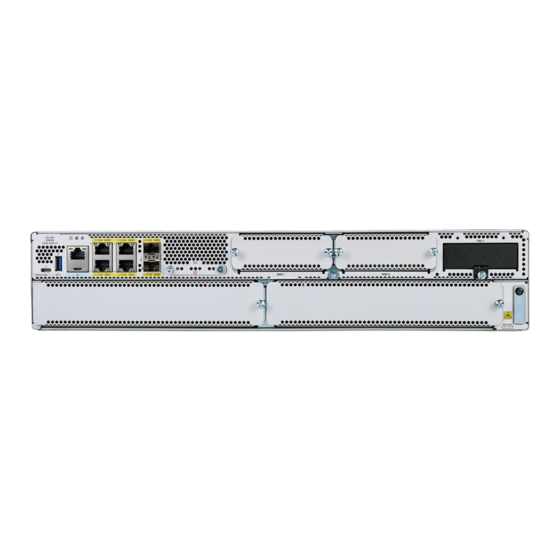

Resumen de contenidos para Cisco Catalyst 8300 Serie
Página 1
Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300 Primera publicación: 2020-10-28 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883...
Página 2
Cisco tiene más de 200 oficinas en todo el mundo. Las direcciones y los números de teléfono están disponibles en el sitio web de Cisco: www.cisco.com/go/offices. Cisco y el logotipo de Cisco son marcas comerciales o registradas de Cisco y/o sus filiales en Estados Unidos y otros países. Para ver una lista de las marcas registradas de Cisco, vaya a esta URL: https://www.cisco.com/c/en/us/about/legal/trademarks.html.
Vistas del chasis Resumen de la plataforma Ubicación de las etiquetas en las plataformas periféricas de Cisco Catalyst serie 8300 Ubicación de las etiquetas en Plataformas perimetrales de Cisco Catalyst serie 8300 Localización de los detalles de identificación del producto Características de hardware de Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 4
Montaje del chasis en un rack Fijación de los soportes de montaje en rack Montaje del chasis en un rack Fije Plataformas perimetrales de Cisco Catalyst serie 8300 de Cisco en una pared Conexión a tierra del chasis Conexión a tierra del chasis Conexión de la alimentación al dispositivo...
Página 5
Retirada de la fuente de alimentación del convertidor de PoE Instalación de la fuente de alimentación del convertidor de PoE Sustitución de una bandeja del ventilador para Plataformas perimetrales de Cisco Catalyst serie 8300 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 6
Instalación de un módulo de servicio de Cisco Catalyst C A P Í T U L O 7 Módulo de interfaz enchufables de Cisco Catalyst Recomendaciones de seguridad Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 7
C A P Í T U L O 8 Inserción y retirada en línea e intercambio en caliente Procedimientos de OIR Retirada del módulo de servicio de Cisco Catalyst Inserción de un módulo Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 8
Contenido Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300 viii...
Plataformas perimetrales de Cisco Catalyst serie 8300 con el software Cisco IOS XE SD-WAN se proporciona la solución de SD-WAN a escala de nube segura de Cisco para la sucursal. El Plataformas perimetrales de Cisco Catalyst serie 8300 se ha creado para obtener un gran rendimiento y servicios SD-WAN junto con la flexibilidad para ofrecer seguridad y servicios de redes desde la nube o de manera física.
Esta sección contiene las vistas de los lados de E/S y de la fuente de alimentación de Plataformas perimetrales de Cisco Catalyst serie 8300, que muestra las ubicaciones de las interfaces de señal y alimentación, ranuras de módulos indicadores de estado y etiquetas de identificación de chasis: Plataformas perimetrales de Cisco Catalyst serie 8300 están disponibles en estos modelos:...
Página 11
Unidad de fuente de alimentación de CA/CC (PSU0) Figura 3: C8300-2N2S-4T2X|6T Chasis: lado de E/S Tabla 3: Lado E/S USB tipo A (3.0) (USB 0) Consola RJ-45 Puerto Gigabit Ethernet RJ-45 (1G 0/0/0) Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 12
Módulo de alimentación POE 0/1, detrás de la bandeja de ventilador retirable LED de alimentación de PSU1 PSU1 Para obtener información detallada sobre los LED, consulte la sección sobre los indicadores LED. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Resumen de la plataforma Resumen de la plataforma La siguiente figura muestra la vista interna de Plataformas perimetrales de Cisco Catalyst serie 8300 con los componentes y las ubicaciones de los módulos. Figura 5: Resumen de la plataforma de C8300-1N1S-4T2X|6T...
Ubicación de las etiquetas en las plataformas periféricas de Cisco Catalyst serie 8300 Utilice la herramienta de identificación de productos de Cisco (CPI) para encontrar etiquetas en la plataforma. La herramienta proporciona ilustraciones detalladas y descripciones de la ubicación de las etiquetas en los productos de Cisco.
Ubicación de las etiquetas en Plataformas perimetrales de Cisco Catalyst serie 8300 La siguiente figura muestra la ubicación de las etiquetas en Plataformas perimetrales de Cisco Catalyst serie 8300. Las etiquetas se encuentran en la misma ubicación en todos Plataformas perimetrales de Cisco Catalyst serie 8300 El número de serie (SN), el identificador del equipo de lenguaje común (CLEI), el número de montaje superior...
El número de serie (SN), la ID del producto (PID), la ID de versión (VID) y el identificador de equipo de lenguaje común (CLEI) están impresos en una etiqueta en la parte inferior del dispositivo o en la bandeja de etiquetas. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
La UDI se puede ver con el comando show license udi en el modo EXEC privilegiado en el software de sistema operativo de Internet (IOS) de Cisco. Para obtener más información sobre el UDI, consulte el documento << >> en cisco.com Características de hardware de Plataformas perimetrales de Cisco Catalyst serie 8300 Este apartado describe las características de hardware de Plataformas perimetrales de Cisco Catalyst serie...
Ranuras internas • Memoria Consulte la Plataformas perimetrales de Cisco Catalyst serie 8300 página del producto en cisco.com para obtener una lista de los módulos y las tarjetas de interfaz compatibles. Memoria Plataformas perimetrales de Cisco Catalyst serie 8300 contiene DIMM que almacenan la configuración en ejecución y las tablas de enrutamiento y se utilizan para los buffers de paquetes de las interfaces de red.
Amarillo: Rommon ha terminado de arrancar y el sistema se encuentra en la indicación Rommon o arrancando el software de la plataforma. Verde: funcionamiento normal del sistema. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 20
ENLACE de SFP Verde LED de enlace 0/1 del puerto SFP Apagado: sin enlace (o no presente). Verde: enlace establecido. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Cuando sea necesario, los ventiladores operan a velocidades más altas en condiciones de altitud y temperatura ambiente más altas. Figura 9: Flujo de aire de C8300-1N1S-4T2X|6T Figura 10: Flujo de aire de C8300-2N2S-4T2X|6T Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Ranuras, bahía de subranuras, puertos e interfaces Ranuras, bahía de subranuras, puertos e interfaces Los módulos de interfaz compatibles de Plataformas perimetrales de Cisco Catalyst serie 8300: módulos de servicio (SM), módulos de red (NIM) y módulos de interfaz enchufables (PIM).
Página 23
0. • Las bahías de NIM de la placa base comienzan en la bahía 1 porque los dispositivos integrados y los NIM integrados ocupan la bahía 0. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 24
Descripción general Subranura y numeración de bahías Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Nota: GUARDE ESTAS INSTRUCCIONES Advertencia 1071 Advertencias generales de seguridad Advertencia Lea las instrucciones de instalación antes de conectar el sistema a su fuente de alimentación. Advertencia 1004 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 26
(que contengan "UL" en el código) para cualquier dispositivo eléctrico que no sea un producto diseñado por Cisco. El uso de cables certificados por la ley de seguridad de dispositivos eléctricos y materiales (que contengan "PSE" en el código) no está limitado a los productos diseñados por Cisco.
Página 27
No ponga el sistema en funcionamiento a menos que todas las tarjetas, placas frontales, cubiertas delanteras y cubiertas traseras estén en su sitio. Advertencia 1029 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 28
Procure no utilizar el teléfono (excepto del tipo inalámbrico) durante una tormenta eléctrica, ya que el riesgo de descarga eléctrica es mayor debido a los rayos. Advertencia 1038 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
• Si retira la cubierta del chasis, colóquela en un lugar seguro. • Mantenga las herramientas y los componentes del chasis lejos de las zonas de paso. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
• Desconecte la fuente de alimentación del dispositivo. • Si es posible, envíe a otra persona para recibir asistencia médica. Si no, evalúe el estado de la víctima y, a continuación, pida ayuda. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Precauciones generales Tenga en cuenta las siguientes precauciones generales al utilizar y trabajar con las plataformas perimetrales Cisco Catalyst de la serie 8300: Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Pautas de selección del sitio Las plataformas perimetrales de Cisco Catalyst serie 1100 requieren unas condiciones específicas del entorno para su funcionamiento. La temperatura, la humedad, la altitud y la vibración pueden afectar al rendimiento y a la fiabilidad del router. Las secciones siguientes ofrecen información específica para ayudarle a planificar el entorno operativo adecuado.
Requisitos del rack Plataformas perimetrales de Cisco Catalyst serie 8300 incluye soportes para su uso con un rack de 19 pulgadas o, si lo especifica en su pedido, soportes opcionales más grandes para su uso con un rack de 23 pulgadas.
Plataformas perimetrales de Cisco Catalyst serie 8300. Especificaciones del cableado de red Las siguientes secciones describen los cables necesarios para instalar las plataformas perimetrales de Cisco Catalyst serie 8300: Consideraciones del puerto de consola El router incluye un puerto de consola serie asíncrono. Accede al dispositivo de manera local mediante un terminal de consola conectado al puerto de consola.
EIA/TIA-232 Nota Las plataformas perimetrales de Cisco Catalyst serie 8300 con puertos de consola serie EIA/TIA-232 asíncronos (RJ-45) y mini USB de tipo B de 5 patillas conformes a 2.0. Se recomiendan cables USB protegidos con protecciones de acabado adecuado.
Advertencia 1089 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 37
Para obtener más información sobre las especificaciones sobre cables, consulte el documento <<por determinar>> en cisco.com. • Hub Ethernet o PC con una tarjeta de interfaz de red para la conexión a un puerto Ethernet (LAN). Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 38
• Unidad de servicio de datos (DSU) o unidad de servicio al canal/unidad de servicio de datos (CSU/DSU) según corresponda para las interfaces de serie. • CSU externa para los módulos CT1/PRI sin una CSU integrada. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Acceso de la consola a la CLI Para acceder a la interfaz de línea de comandos (CLI) del sistema operativo de Internet de Cisco (IOS-XE) y XE SD-WAN del router y realizar tareas de configuración, utilice el puerto de consola USB o RJ-45 del router.
Cisco Catalyst serie C8300. Antes de comenzar Antes de instalar y conectar plataformas perimetrales de la serie 4000 de Cisco Catalyst, lea las advertencias de seguridad y reúna las siguientes herramientas y equipo. Para obtener más información sobre las herramientas y los equipos necesarios, consulte la sección Herramientas y equipo.
Coloque los pies en las ubicaciones marcadas con un círculo. Paso 2 Puede colocar el dispositivo en un escritorio, sobre una mesa o en un estante. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 42
Después de instalar el dispositivo, debe conectar el chasis a una conexión a tierra fiable. Para conocer los procedimientos de conexión a tierra del chasis, consulte la sección Conexión a tierra del chasis. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Fije los soportes de montaje en el chasis como se muestra en la siguiente figura, con los tornillos incluidos. Utilice un destornillador Philips n.º 2. Para fijar los soportes de montaje en rack al dispositivo C8300-1N1S-4T2X|6T, siga estos pasos: Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 44
Apriete los tornillos a un valor de par de 15 a 18 pulg.-lb (1,7 a 2.0 N-m). Figura 13: Instalación de los soportes para el montaje en el lado de E/S (C8300-1N1S-4T2X|6T) Soportes de 19 pulgadas Soportes de 23 pulgadas PHMS n.º 6-32 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 45
Montaje central desde el lado de la fuente de alimentación Descarga del lado de la fuente de alimentación Para fijar los soportes de montaje en rack a un dispositivo C8300-2N2S-4T2X|6T, siga estos pasos: Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 46
Figura 16: Instalación de los soportes para el montaje en el lado de E/S (C8300-2N2S-4T2X|6T) Soportes de 19 pulgadas Soportes de 23 pulgadas Tornillo n.º 8-32 de FHM Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 47
Montaje central desde el lado de la fuente de alimentación Figura 18: Instalación de los soportes para el montaje en el lado de la PS (C8300-2N2S-4T2X|6T) Montaje central desde el lado de la fuente de alimentación Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Paso 1. Localice la posición deseada en el rack del equipo. Paso 2. Alinee los orificios en los soportes de montaje en rack con los orificios de montaje del marco del equipo. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 49
Figura 19: Montaje de descarga de E/S, sin RFID (C8300 1N1S-4T2X|6T) Tornillos de montaje en rack Figura 20: Montaje de E/S cpm RFID (C8300 1N1S-4T2X|6T) Tornillos de montaje en rack Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 50
PHM n.º 12-24. Paso 4. Apriete los tornillos al valor de par adecuado para su equipo. Figura 22: Montaje central desde el lado de la fuente de alimentación (C8300-1N1S-4T2X|6T) Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 51
Figura 23: Montaje central de la fuente de alimentación (C8300 1N1S-4T2X|6T) Tornillos de montaje en rack Figura 24: Montaje de E/S en rack (C8300 2N2S-4T2X|6T) Tornillos de montaje en rack Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 52
Figura 25: Montaje central desde el lado de E/S (C8300 2N2S-4T2X|6T) Tornillos de montaje en rack Figura 26: Montaje central de la fuente de alimentación (C8300 2N2S-4T2X|6T) Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Instalación y conexión Fije Plataformas perimetrales de Cisco Catalyst serie 8300 de Cisco en una pared Tornillos de montaje en rack Figura 27: Montaje central desde el lado de la fuente de alimentación (C8300 2N2S-4T2X|6T) Tornillos de montaje en rack...
Página 54
Instalación y conexión Fije Plataformas perimetrales de Cisco Catalyst serie 8300 de Cisco en una pared Paso 1 Fije los soportes de montaje en rack a los laterales del dispositivo utilizando solo el hardware proporcionado en el kit de montaje en pared (PHMS n.º 6-32 x 0,44 pulgadas).
• Para la conexión a tierra, utilice el cable de cobre AWG de tamaño 6 (13 mm²) y la agarradera de toma a tierra incluida en el kit de accesorios. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 56
Para un terminal de anillo, utilice uno de los tornillos proporcionados. Apriete los tornillos a un par de apriete entre 8 y 10 pulg.-lb (0,9 a 1,1 N-m). Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Conecte el otro extremo del cable a tierra a un punto de conexión a tierra fiable en su sitio. Agarradera de toma a tierra Conexión de la alimentación al dispositivo Esta sección explica cómo conectar la alimentación al dispositivo. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 58
La ley de seguridad de dispositivos eléctricos y materiales prohíbe el uso de cables certificados (que contengan "UL" en el código) para cualquier dispositivo eléctrico que no sea un producto diseñado por Cisco. El uso de cables certificados por la ley de seguridad de dispositivos eléctricos y materiales (que contengan "PSE"...
(con un terminal de consola o un PC). Para configurar el router a través de la CLI de Cisco IOS, debe establecer una conexión entre el puerto de consola del router y un terminal o un PC.
Advertencia 1036 Advertencia No toque nunca cables telefónicos o terminales no aislados a menos que se haya desconectado la línea telefónica de la interfaz de red. Advertencia 1037 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Los códigos de color de los cables son específicos para los cables de Cisco. Consulte el documento de especificaciones de cables del router de acceso modular de Cisco para obtener más información acerca de la selección de estos cables.
Cambie la posición de los cables si es necesario. • Instale bridas de acuerdo con los requisitos de la ubicación. Consulte las especificaciones de cables de acceso modular de Cisco de los diagramas de pines del cable. Nota Después de instalar el dispositivo y conectar los cables, puede configurar el dispositivo con configuraciones básicas.
Instalación de componentes internos y de unidades reemplazables sobre el terreno Este documento describe cómo instalar componentes internos y unidades reemplazables sobre el terreno (FRU) en Plataformas perimetrales de Cisco Catalyst serie 8300. La información de instalación se incluye en estas secciones: •...
Las siguientes figuras muestran la ubicación de los componentes internos en la placa base. Los módulos internos incluyen DIMM en las plataformas periféricas de Cisco Catalyst serie 8300. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 65
Figura 32: Ubicaciones de los componentes internos en C8300-1N1S-4T2X | 6T Sl. No Módulos Bandeja de ventilador DIMM Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
DIMM Retirada y sustitución de la cubierta del chasis Plataformas perimetrales de Cisco Catalyst serie 8300 tiene cubiertas extraíbles. Antes de retirar la cubierta, siga estos pasos: • No ejecute el dispositivo sin la cubierta. Al hacerlo puede provocar que el chasis se sobrecaliente con mucha rapidez.
Para C8300-1N1S-4T2X|6T, instale los 11 tornillos de la cubierta. Para C8300-2N2S-4T2X|6T, instale los 6 tornillos de la cubierta. Figura 34: Instalación de la cubierta en de C8300-1N1S-4T2X|6T Cubierta del chasis Tornillos Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Eliminación y sustitución de DIMM de DDR Para acceder a los DIMM, debe retirar la cubierta del chasis como se describe en la sección Acceso e instalación de módulos. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Paso 3 Localice el módulo DIMM para encontrar las tomas en el chasis. Paso 4 Gire las asas del conector DIMM hacia abajo para extraer el módulo DIMM. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Figura 37: Retirada de un DIMM Instalación de DIMM Siga estos pasos para instalar un DIMM en los dispositivos perimetrales de Cisco Catalyst serie 8300. Paso 1 Lea la sección Advertencias de seguridad y desconecte la fuente de alimentación antes de llevar a cabo la sustitución de cualquier DIMM.
Esto puede dar como resultado que el sistema sea inestable o inservible. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
• PWR-CC1-250WAC • PWR-CC1-500WAC Figura 40: Fuente de alimentación de CA de 250 W/500 W para C8300-1N1S-4T2X|6T Sl. No Módulo PSU1 PSU0 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 73
Las fuentes de alimentación de CA para los dispositivos C8300-2N2S-4T2X|6T son las siguientes. Las dos fuentes son físicamente similares y en la siguiente figura se muestra un diagrama. • PWR-CC1-650WAC • PWR-CC1-1000WAC Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 74
Descripción general de la fuente de alimentación de CA Figura 42: Fuente de alimentación de 650 W/1000 W de CA para C8300-2N2S-4T2X|6T Sl. No Módulo PSU0 PSU1 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Retire el cable de alimentación de CA de la toma de corriente. Paso 6 Presione el cierre de la fuente de alimentación y utilice el asa para extraer la fuente del dispositivo. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 76
Instalación de componentes internos y de unidades reemplazables sobre el terreno Retirada y sustitución de la fuente de alimentación de CA y HVDC (C8300-1N1S-4T2X|6T) Figura 44: Paso 4 Figura 45: Paso 5 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 77
Retire el cable de alimentación de CA de la toma de corriente. Paso 6 Presione el cierre de la fuente de alimentación y utilice el asa para extraer la fuente del router. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Instalación de componentes internos y de unidades reemplazables sobre el terreno Retirada y sustitución de la fuente de alimentación de CA (C8300-2N2S-4T2X|6T) Figura 47: Retirada de una fuente de alimentación de CA del C8300-2N2S-4T2X|6T Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 79
Instalación de componentes internos y de unidades reemplazables sobre el terreno Figura 48: Paso 5 Figura 49: Paso 6 Para sustituir o instalar una fuente de alimentación de CA en un dispositivo C8300-2N2S-4T2X|6T, siga estos pasos: Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
La fuente de alimentación de CC de los dispositivos C8300-1N1S-4T2X|6T se muestra en la siguiente figura: • PWR-CC1-400WDC • PWR-CC1-400WHV Figura 50: Fuente de alimentación de CA de 400 W/500 W para C8300-1N1S-4T2X|6T Tirador Liberación de tensión Cierre LED de error Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 81
Toma de LED de alimentación error LED de estado Tirador Cierre La fuente de alimentación de CC de los dispositivos C8300-2N2S-4T2X|6T se muestra en la siguiente figura: Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
En el panel de distribución de alimentación o en el interruptor de circuito local, retire la alimentación de los cables de alimentación de CC (etiqueta 1) conectados a la fuente de alimentación que se va a sustituir. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 83
Presione el cierre de la fuente de alimentación y utilice el asa para extraer la fuente del dispositivo. Figura 53: Retirada de una fuente de alimentación de CC del C8300-2N2S-4T2X|6T Figura 54: Paso 5 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 84
Si se utilizan fuentes de alimentación redundantes, el router no tiene que apagarse antes de sustituir la fuente de alimentación. La fuente de alimentación se puede sustituir mientras el router está en funcionamiento. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Presione el cierre de la fuente de alimentación y utilice el asa para extraer la fuente del dispositivo. Figura 56: Retirada de una fuente de alimentación de CC del C8300-2N2S-4T2X|6T Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 86
Instalación de componentes internos y de unidades reemplazables sobre el terreno Retirada y sustitución de la fuente de alimentación de CC (C8300-2N2S-4T2X|6T) Figura 57: Paso 5 Figura 58: Paso 6 Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
En las plataformas C8300-1N1S-4T2X|6T y C8300-2N2S-4T2X|6T, la fuente de alimentación de CC tiene un bloque terminal instalado en el encabezado del bloque terminal de la fuente de alimentación. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 88
Identifique las posiciones de alimentación negativa y positiva para la conexión del bloque terminal de C8300-1N1S-4T2X|6T: a) Cable conductor (derecha) positivo (+) b) Cable conductor negativo (-) (izquierda) Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 89
Identifique las posiciones de alimentación negativa, a tierra y positiva para la conexión del bloque terminal de C8300-2N2S-4T2X|6T: • Cable conductor positivo (+) (izquierda) • Cable de conexión a tierra (centro) • Cable conductor negativo (-) (derecha) Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
La fuente de alimentación del convertidor de PoE solo es compatible con la función de inserción en línea, no es compatible con la extracción en línea. Nota Retirada e instalación de la unidad de fuente de alimentación del convertidor de PoE en C8300-2N2S-4T2X|6T Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Para instalar un relleno de fuente de alimentación de PoE, siga estos pasos: Paso 1 Instale la pestaña del lado izquierdo del panel de relleno en la ranura del chasis. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Módulo del convertidor de PoE que se instala en la ranura de PoE 1. Módulo del convertidor de PoE instalado en la ranura de PoE Tornillos para fijar el módulo de PoE al chasis. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Módulo del convertidor de PoE que se instala en la ranura de PoE 1. Módulo del convertidor de PoE instalado en la ranura de PoE Tornillos para fijar el módulo de PoE al chasis. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Sustitución de una bandeja del ventilador para Plataformas perimetrales de Cisco Catalyst serie 8300 En Plataformas perimetrales de Cisco Catalyst serie 8300, tenemos bandejas de ventilador que son unidades que se pueden sustituir sobre el terreno (FRU). La bandeja del ventilador incluye todos los ventiladores de un montaje.
Paso 3 Inserte la bandeja del ventilador de repuesto y apriete los tornillos prisioneros. Figura 66: Vuelva a instalar el filtro de aire de la bandeja del ventilador (Cisco 8300-2N2S-4T2X|6T) Cubierta del filtro de aire Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Paso 7 Retirada de la bandeja del ventilador Nota El tiempo estimado para que un técnico cualificado sustituya la bandeja del ventilador en C8300-1N1S-4T2X|6T en 60 minutos. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Si corresponde, vuelva a instalar la unidad en el rack del equipo Paso 6 Vuelva a instalar todos los cables del chasis Paso 7 Encienda la unidad Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
SFP/SFP+. Esto evitará que los puertos pasen al modo de deshabilitación de errores. Igualmente, cuando retire un SFP y un SFP+ de un puerto, espere 5 segundos antes de volver a insertarlo. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Si el SFP utiliza un cierre de seguridad (consulte la sección Pautas de seguridad respecto a los láseres), el tirador debe estar en la parte superior del módulo SFP. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
SFP o al tipo de tecnología. Para obtener más información sobre el tipo y modelo de tecnología SFP, consulte la etiqueta del lateral del SFP. Figura 68: Desconectar mecanismos de cierre de SFP Cierre deslizante Cierre de seguridad Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Sujete el SFP por ambos lados y extráigalo del dispositivo. Retirada y sustitución del memory stick token flash USB El Plataformas perimetrales de Cisco Catalyst serie 8300 contiene puertos para un dispositivo de almacenamiento USB para almacenar configuraciones de Cisco o paquetes consolidados de Cisco IOS XE.
El módulo M.2 es sensible a los daños por descargas electrostáticas (ESD), que pueden producirse cuando las tarjetas o componentes electrónicos no se manejan adecuadamente. Las ESD pueden provocar fallos completos o intermitentes. Para evitar daños por ESD, siga estas instrucciones: Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Paso 2 Afloje los 2 tornillos de montaje con un destornillador Philips n.º 1. Paso 3 Tire con cuidado del módulo M.2 USB|NVMe y sáquelo del dispositivo. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Deslice suavemente el módulo M.2 USB|NVMe por completo hasta que la placa frontal quede al ras del dispositivo. Paso 4 Atornille y apriete los dos tornillos de cabeza Philips. Apriete a 4-6 in lb. Paso 5 El dispositivo ya puede encenderse. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 105
Instalación de componentes internos y de unidades reemplazables sobre el terreno Instalación de un módulo M.2 USB|NVMe Figura 71: Instalación de M.2 USB|NVMe (C8300-1N1S-4T2X|6T) USB|NVMe Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 106
Instalación de componentes internos y de unidades reemplazables sobre el terreno Instalación de un módulo M.2 USB|NVMe Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Instalación de los módulos de interfaz de red en el adaptador de NIM, en la página 104 Descripción general del módulo de interfaz de red El módulo de interfaz de red (NIM) de Cisco Catalyst, que tiene una WAN de 10G y 1 puerto SPF+ 10G, es compatible en Plataformas perimetrales de Cisco Catalyst serie 8300.
Conserve las siguientes herramientas y equipo mientras trabaja con los módulos de interfaz de red (NIM): • Destornillador Phillips del número 1 o un destornillador plano pequeño • Correa de pulsera de prevención de daños por ESD Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Esta sección proporciona información sobre los momentos anteriores y durante la instalación del adaptador NIM de Cisco Catalyst para dos módulos de interfaz de red (NIM) de Cisco en Plataformas perimetrales de Cisco Catalyst serie 8300. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Procedimiento Para retirar el adaptador NIM de Cisco Catalyst de una ranura del módulo de servicio (SM) de un Plataformas perimetrales de Cisco Catalyst serie 8300: Paso 1 Localice el adaptador NIM que desea retirar. Con un destornillador plano o Phillips del número 1, desatornille los tornillos prisioneros de montaje en la placa frontal del módulo.
• Se considera que el adaptador NIM de Cisco Catalyst se puede "intercambiar en caliente". Para instalar el adaptador no es necesario apagar el dispositivo. • No instale módulos de interfaz de red (NIM) en el adaptador NIM de Cisco Catalyst antes de instalar el adaptador en el chasis.
Instalación de los módulos de interfaz de red en el adaptador de NIM El adaptador NIM de Cisco Catalyst proporciona dos ranuras de módulos de interfaz de red (NIM). Para instalar un NIM en el adaptador, siga las instrucciones para el NIM.
Página 113
Instalación de los módulos de interfaz de red en el adaptador de NIM Nota • Instale el adaptador NIM de Cisco Catalyst en el chasis del router antes de instalar cualquier NIM en el adaptador. • Antes de retirar el adaptador NIM de Cisco Catalyst del chasis, retire todos los NIM que se hayan instalado en el adaptador.
Página 114
Instalación del módulo de interfaz de red de Cisco Catalyst Instalación de los módulos de interfaz de red en el adaptador de NIM Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Instalación del módulo de servicio de Cisco Catalyst En esta sección, se describe cómo instalar los módulos de servicio de Cisco Catalyst en Plataformas perimetrales de Cisco Catalyst serie 8300. Los módulos de servicio compatibles en Plataformas perimetrales de Cisco Catalyst serie 8300 son: •...
1 de la bahía 0 del módulo del conmutador para el módulo de servicio SM-X-16P4M2X. Además, tiene que volver a cargar el dispositivo para que el módulo funcione. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 117
Un módulo de servicio de ancho único que se puede insertar en una ranura de modo de servicio. Sin embargo, el puerto de un módulo de servicio de ancho doble (C-SM-X-40G8M2X) precisa dos ranuras para instalarlo en paralelo. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Página 118
Los cierres ayudan a insertar por completo el módulo antes de fijar los tornillos. Paso 6 Con un destornillador plano o Phillips del número 1, apriete los tornillos prisioneros de montaje en la placa frontal del módulo. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
Para obtener más información sobre los NIM compatibles, consulte la ficha técnica de Plataformas perimetrales de Cisco Catalyst serie 8300 en cisco.com para obtener una lista de los PIM compatibles en las plataformas. Figura 78: Módulo de interfaz enchufable en un Cisco 8300-1N1S-4T2X|6T Módulos de interfaz enchufables...
Retirada del módulo de interfaz enchufables de Cisco Catalyst, en la página 113 • Instalación de un módulo de interfaz enchufables de Cisco Catalyst, en la página 113 Recomendaciones de seguridad Para evitar situaciones peligrosas, siga estas recomendaciones de seguridad al trabajar con este equipo: •...
Herramientas y equipo necesarios durante la instalación Necesitará las siguientes herramientas y equipos mientras trabaja con el NIM C-NIM-1X de Cisco: • Destornillador Phillips del número 1 o un destornillador plano pequeño • Correa de pulsera de prevención de daños por ESD Retirada del módulo de interfaz enchufables de Cisco Catalyst...
Página 122
Módulo de interfaz enchufables de Cisco Catalyst Instalación de un módulo de interfaz enchufables de Cisco Catalyst Paso 6 El dispositivo ya puede estar encendido. Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
La diferencia entre el intercambio en caliente y OIR es que OIR precisa ejecutar comandos de Cisco IOS antes y después de OIR. El intercambio en caliente es estrictamente una función de hardware y no requiere comandos de ejecución.
*Nov 11 21:06:17.546: %ATMOC3POM-6-SFP_IN: Interface ATM2/0 OC3 MM SFP has been inserted. Router# *Nov 11 21:06:19.442: %LINK-3-UPDOWN: Interface ATM2/0, changed state to up *Nov 11 21:06:20.442: %LINEPROTO-5-UPDOWN: Line protocol on Interface ATM2/0, changed state to up Guía de instalación del hardware para Plataformas perimetrales de Cisco Catalyst serie 8300...
