Manuales relacionados para Interlogix TVM-1701
Resumen de contenidos para Interlogix TVM-1701

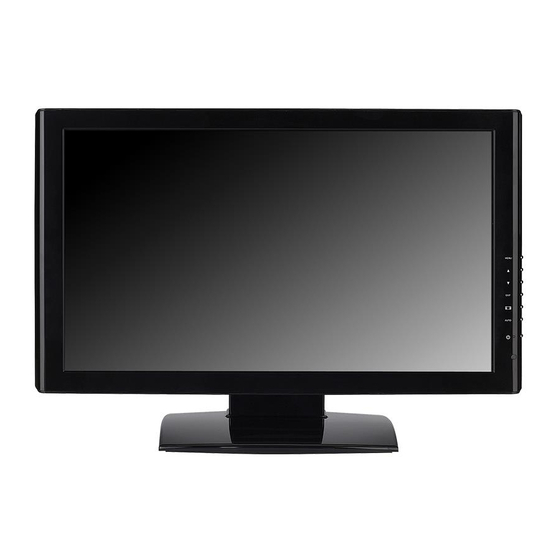

- Página 1 Manual del usuario del monitor TVM-1701 / TVM-1850 / TVM-1901 / TVM-2150 P/N 1072775C-ES • REV 1.0 • ISS 05MAY14...
- Página 2 2004/108/EC (directiva EMC): por la presente, UTC Fire & Security declara que este dispositivo cumple con los requisitos Interlogix forma parte de UTC Building & Industrial Systems, esenciales y demás disposiciones de la directiva 2004/108/EC. una unidad de United Technologies Corporation. Reservados todos los derechos.
-
Página 3: Tabla De Contenido
Controles del panel frontal 4 • Utilice únicamente accesorios especificados por el fabricante Panel de control (modelo TVM-1701) 4 o aquellos que se vendan con el Panel de control (modelos TVM-1901/ producto. TVM-1850/ TVM-2150) 4 •... -
Página 4: Introducción
En primer lugar, compruebe que los cuenta en la unidad. La apertura o la extracción de las tapas puede exponerle contenidos de la caja se correspondan con a tensiones peligrosas u otros peligros. los elementos de la siguiente lista de control: Envíe todas las operaciones de •... -
Página 5: Cómo Montar El Monitor
Coloque una almohadilla o un paño visualización óptima con 1280x1024 a suaves sobre una superficie plana. 60 Hz (Modelo TVM-1701/TVM-1901), Coloque el monitor sobre esta con la 1920x1080 a 60 Hz (Modelo TVM-2150) parte frontal hacia abajo. y 1366x768 a 60 Hz (Modelo TVM- 1850). -
Página 6: Controles Del Panel Frontal
AUTOMÁTICO (*) frontal Función principal: ajusta de forma automática la pantalla a la mejor Panel de control (modelo configuración posible. (solo en modo VGA). TVM-1701) Función secundaria: selecciona el submenú. Panel de control (modelos TVM-1901/ TVM-1850/ TVM- 2150) Indicador de alimentación Muestra tanto el funcionamiento normal como el estado de gestión de la... -
Página 7: Cómo Cambiar Un Parámetro Del Monitor
Indicador de alimentación Cómo cambiar un parámetro Muestra tanto el funcionamiento normal del monitor como el estado de gestión de la Pulse el botón MENÚ del panel frontal alimentación mediante el indicador LED para entrar en la pantalla del menú OSD. de alimentación. -
Página 8: Procedimiento De Ajuste
Procedimiento de ajuste (Configuración avanzada) Active el rastreo automático ¿El tamaño Ajuste el control horizontal CLOCK (Reloj) es correcto? Sí Active el Posición H ¿Se muestra el ruido en pantalla? (Configuración VGA) Sí Ajuste el reloj hasta que la pantalla se muestre limpia ¿Continúa el ruido mostrándose en... - Página 9 4-4 DCC Graves Cuando seleccione el modo usuario, No se utiliza. ajuste el sonido de los graves. Configuración VGA Agudos 5-1 Ajuste automático Cuando seleccione el modo usuario, Seleccione automáticamente la posición ajuste el sonido de los agudos. horizontal y vertical y el tamaño de la Ecualizador imagen en pantalla adecuados.
-
Página 10: Menú Cam (Hdmi)
Bloqueo Apagado de la OSD Ajuste la pantalla visualización del menú de la OSD (de 10 a 60 segundos). Transparencia de la OSD Ajuste la transparencia de la OSD. (Apagada/Baja/Media/Alta) Estado de alimentación Seleccione el estado de funcionamiento de la configuración del monitor cuando se enciende (encendido, última memoria). - Página 11 Sonido Modo de imagen Seleccione el modo de imagen (Estándar/Cine/Música/Usuario/Eco). Brillo Ajuste el brillo de la imagen. Contraste Ajuste el contraste de la imagen, la diferencia entre las zonas iluminadas y oscuras de la pantalla. Modo de Color Modo de sonido Ajuste el color de la imagen.
-
Página 12: Autodiagnóstico
Configuración de hora) (Se muestra una pantalla de advertencia antes del tiempo de apagado configurado). Recuperación de memorias Restablezca la pantalla a los ajustes de pantalla predeterminados de fábrica. Bloqueo Idioma de los menús Seleccione el idioma de la OSD. Formato de pantalla Seleccione la relación de aspecto (16:9/4:3/ ZOOM1/ ZOOM2/ COMPLETA... -
Página 13: Cómo Extraer La Base Del Monitor
Apriete los tornillos en los puntos que se indican mediante flechas en las figuras que aparecen a continuación. Pulse cualquier tecla para cancelar. Modelos TVM-1701/TVM-1901 El monitor se apaga cuando no recibe ninguna señal del mando a distancia o cualquier otro botón dentro del tiempo establecido. -
Página 14: Solución De Problemas
Solución de problemas Síntoma: Comprobación ondas en la interferencias eléctricas imagen. alejados del monitor. Síntoma: Comprobación Consulte la información La imagen Ajuste el reloj para FCC que figura en la parpadea. establecer la posición de portada del manual. la pantalla y ajuste el valor del reloj cuidadosamente contraste La imagen... -
Página 15: Especificaciones
Especificaciones Modelos TVM-1701/TVM-1901 Elementos Modelo TVM-1701 Modelo TVM-1901 Panel Tamaño de la 43 cm 48,3 cm pantalla Separación de 0,264 x 0,264 mm 0,294 x 0,294 mm píxeles Ángulo de visión 170°/160° 170°/160° (H/V) Relación de contraste 1000:1 (típ.) 1000:1 (típ.) -
Página 16: Modelos Tvm-1850/Tvm-2150
Elementos Modelo TVM-1701 Modelo TVM-1901 384 x 310 x 63 mm 422 x 338 x 66 mm Dimensiones Al x An x Pr (sin base) 384 x 358 x 196 mm 422 x 388 x 196 mm Al x An x Pr (con... - Página 17 Elementos Modelo TVM-1850 Modelo TVM-2150 Interfaz Entrada VGA (D-Sub de 15 patillas) Entrada HDMI Audio (L/R) BNC (entrada/salida) Entrada de audio del Sí Sí Salida para auriculares Sí Sí Servicio (USB) Sí Sí Alimentación Consumo < 30 W < 30 W Fuente 12 V CC, 3,33 A 12 V CC, 3,33 A...
-
Página 18: Tiempos Predeterminados De Fábrica
56,476 70,069 todos los modelos 1024 x 768 60,020 75,030 todos los modelos 1152 x 864 59,986 59,985 TVM-1701/ TVM-1901/ TVM-2150 1152 x 864 67,500 75,000 TVM-1701/ TVM-1901/ TVM-2150 1280 x 1024 63,981 60,020 TVM-1701/ TVM-1901/ TVM-2150 1280 x 1024...
