COPYRIGHT 2005 PAGINA 0 MANUAL DE OPERACION VARIADOR DE VELOCIDAD C.C. VCD2-15MB/VCD2-30MB/VCD2-60MB Información general, esquemas eléctricos y electrónicos...
Los equipos VCD2 son compatibles electromagnéticamente con la mayoría de los controles existentes, lo que facilita su integración en sistemas complejos. SISELCO S.R.L. ofrece una amplia gama de equipos y accesorios, motores de corriente continúa de uso industrial.
MODELO I LINEA FUSE I ARM POT SALIDA (KW) POT MOTOR (HP) 220V 380V VCD2-15MB 10X38 mm 20A_UR VCD2-30MB NH00 35A_UR VCD2-60MB NH00 63A_UR 15.6 Tensión de alimentación: 220/380 Vca, 50 HZ Tensión de armadura: 0 a 160 Vcc / 0 a 280 Vcc Corriente de armadura: 15A / 56A Tensión de campo: 190 Vcc...
COPYRIGHT 2005 PAGINA 3 Descripción de funciones Leds indicadores: Indicación Función = Fuente -12 V = Fuente +12 V = Fuente +8 V ±a = Aceleración y desaceleración = Señal transductor = Límite de corriente = Falta de campo = Secuencia incorrecta = Bloqueo conducción LD10 = Fuente +12 V aislada...
Página 5

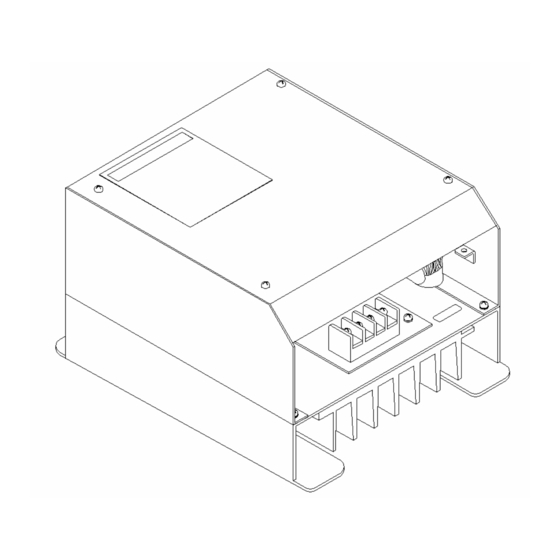

COPYRIGHT 2005 PAGINA 4 Vista general (VCD2-15/30 MB) (VCD2-60 MB)
Si el equipo se combina con componentes instalados por el usuario este es responsable por la selección apropiada de las partes y operaciones. cuando un equipo SISELCO va a ser montado, este debe ser instalado, ajustado y reparado por personal calificado los cuales están familiarizados con estos componentes.
Página 7
COPYRIGHT 2005 PAGINA 6 Instalación y cableado: Asegurarse que la alimentación tenga la misma frecuencia y voltaje que se indica en la etiqueta del variador. También asegurarse que la línea de potencia es capaz de suministrar al menos el amperaje indicado en la etiqueta del variador sin reducción de voltaje. Un voltaje inapropiado puede dañar el equipo, y una corriente insuficiente puede causar la operación errática del comando.
COPYRIGHT 2005 PAGINA 14 Procedimiento de calibración y puesta en funcionamiento PELIGRO Para evitar daños producidos por sobrecorrientes se deberá reemplazar la armadura del motor por dos lámparas serie de 100 W en los pasos 1 al 9. Conectar el equipo siguiendo el diagrama eléctrico según el modelo. Ajustar los preset N.MIN;...
Página 16
COPYRIGHT 2005 PAGINA 15 PELIGRO A partir de este paso la calibración del equipo requiere mucho cuidado ya que se producirán corrientes elevadas, no seguir las indicaciones adecuadamente pueden dañar el equipo o el motor. Ajuste velocidad máxima y mínima; conectar la armadura del motor y hacerlo girar en vacío, ajustar la velocidad máxima con el preset N.MAX hasta que el voltaje medido en la salida de armadura coincida con el indicado en la chapa del motor, bajar la velocidad al mínimo y ajustar, si es necesario, con el preset N.MIN hasta que el motor quede detenido.
Ampara los defectos de fabricación de los productos SISELCO, cubriendo la totalidad de las piezas y componentes. SISELCO S.R.L. y sin cargo al comprador, tendrá la opción de reparar o reemplazar los productos que presenten problemas, cubiertos por la garantía. Para ello, podremos utilizar productos o piezas de funciones equivalentes, reacondicionadas, reparadas, de segunda mano o nuevas.
