Ajuste de la agujas
Compruebe la longitud (L = 504 mm) del vástago de la

aguja de centro a centro del orificio (Figura 52).
Para ajustar la longitud:
Retire el pasador de aletas 6 y el perno 7 (Figura 52), y

afloje la contratuerca 10.
Enrosque o desenrosque el eje del vástago 11 hasta

C
obtener una longitud de L = 504 mm.
Ajuste la aguja:
Active el mecanismo de atado (Figura 10).

Mueva el volante en la dirección normal de avance hasta

que las agujas alcancen su posición superior.
La medida de control A desde el muelle plano hasta la punta
de la aguja debe ser de 90 - 105 mm (Figura 53). Si no fuera
así, reajuste las agujas en sus soportes hasta que la medida
A se sitúe dentro de la tolerancia especificada.

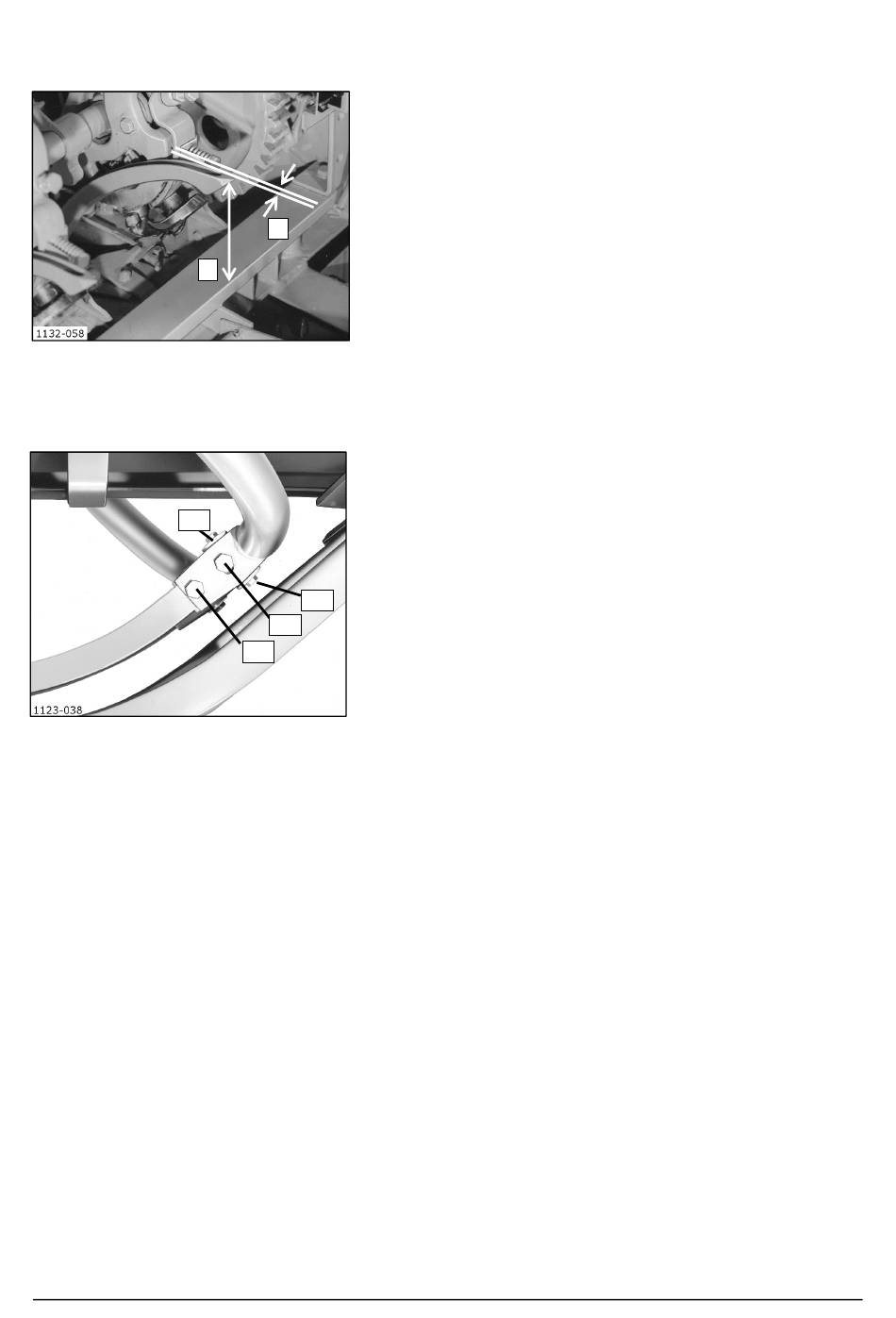

La medida de control B desde la punta de la aguja hasta el

borde superior del riel transversal (Figura 54) debe ser de
entre 138 y 143 mm. Si no fuera así, afloje los pernos 12
(Figura 55) y ajuste la medida B aflojando o apretando los
pernos 13 y 14:
Para incrementar la medida B, afloje el perno 13 y apriete el
perno 14.
Apriete los pernos 13 y 14.

13
Apriete los pernos 12.

12
La medida de control C (Figura 54) entre la aguja y el

12
muelle plano no debe rebasar los 1 - 2 mm. Si fuese
diferente, enderece las agujas.
