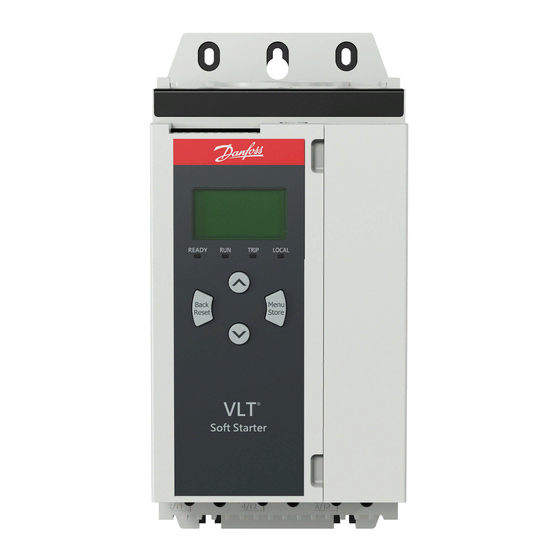

VLT® Soft Starter MCD 600

Publicidad

Tabla de contenido
loading

Manuales relacionados para Danfoss VLT MCD 600

Resumen de contenidos para Danfoss VLT MCD 600

  • Página 1 Guía de instalación Tarjeta Modbus RTU VLT® Soft Starter MCD 600...

  • Página 3: Tabla De Contenido

    Registros de órdenes y configuración (lectura/escritura) 4.5.2 Registros de información de estado (solo lectura) Modo heredado 4.6.1 Registros Ejemplos Códigos de desconexión Códigos de error de Modbus 5 Especificaciones Conexiones Ajustes Certificación Danfoss A/S © 2018.10 AQ277154312778es-000101 / | 3...

  • Página 4: Seguridad

    El instalador será responsable de seguir todas las instrucciones de este manual y respetar las buenas prácticas de manipulación eléctrica. A la hora de instalar y usar este equipo, siga todas las prácticas habituales reconocidas internacionalmente para la comunicación RS485. 4 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...

  • Página 5: Instalación

    2.2 Conexión a la red Prerequisites: La tarjeta de expansión debe instalarse en el arrancador suave. Procedimiento 1. Restablezca la alimentación de control. 2. Conecte el cableado de campo a través del conector de cinco vías. Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 5...
  • Página 6 Guía de instalación | Tarjeta Modbus RTU Instalación Ejemplo: Ilustración 2: Conector de cinco vías Patilla Función 1, 2 Datos A Común 4, 5 Datos B 6 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...

  • Página 7: Funcionamiento

    3.3.2 Activación del control de red El arrancador suave solo aceptará órdenes de la tarjeta de expansión si el parámetro 1-1 Command Source (Origen de las órdenes) está ajustado como Network. Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 7...

  • Página 8: Led De Realimentación

    Si está desactivada la comunicación, el arrancador suave puede sufrir una desconexión de Comunicaciones de red. Si el parámetro 6-13 Network Communications (Comunicaciones de red) está ajustado en Soft Trip and Log o en Trip Starter, habrá que reiniciar el arrancador suave. 8 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...

  • Página 9: Registros De Modbus

    • En el Modo heredado, el dispositivo utiliza los mismos registros que el módulo Modbus acoplable suministrado por Danfoss para su uso con arrancadores suaves más antiguos. Algunos de estos registros son distintos a los que constan en las especificaciones del protocolo Modbus.

  • Página 10: Modo Estándar

    A V I S O En los modelos MCD6-0063B e inferiores (modelos de arrancador suave ID 1-4), la corriente indicada a través de los registros de comunicación es 10 veces superior al valor real. 10 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...
  • Página 11 1-255 = Número de índice del último parámetro modificado 8–15 Número total de parámetros disponibles en el arrancador suave 30603 Valor de parámetro modifica- 0–15 Valor del último parámetro modificado, tal como se indica en el registro 30602 Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 11...
  • Página 12 Corriente RMS media de las tres fases 14–15 Reservado 30606 Corriente 0–9 Corriente (% de FLC del motor) 10–15 Reservado 30607 Temperatura del motor 0–7 Modelo térmico del motor (%) 8–15 Reservado 12 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...
  • Página 13 Para todas las entradas, 0 = abierta, 1 = cerrada (cortocircuito) tales 0 = Arranque/parada 1 = Reservado 2 = Reinicio 3 = Entrada A 4 = Entrada B De 5 a 15 = Reservados Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 13...

  • Página 14: Códigos De Desconexión

    4 = Parada rápida (parada por inercia) 5 = Desconexión forzada de la comunicación 6 = Arranque con el conjunto de parámetros 1 7 = Arranque con el conjunto de parámetros 2 3–15 Reservado 14 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...
  • Página 15 Versión de protocolo binario 6–8 Número de versión de la lista de parámetros 9–15 Código de producto: 15 = MCD 600 40601 Número de modelo 0–7 Reservado 8–15 ID del modelo de arrancador suave Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 15...
  • Página 16 1 = Secuencia de fase positiva 10–15 Reservado 40605 Corriente 0–13 Corriente RMS media de las tres fases 14–15 Reservado 40606 Corriente 0–9 Corriente (% de FLC del motor) 10–15 Reservado 16 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...
  • Página 17 Tensión de la fase 3 14–15 Reservado 40617 Número de versión de la lista 0–7 Pequeña revisión de la lista de parámetros de parámetros 8–15 Versión ampliada de la lista de parámetros Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 17...

  • Página 18: Ejemplos

    CRC1, CRC2 Tabla 7: Código de desconexión: Motor Overload (Sobrecarga del motor) Mensaje Dirección del arrancador suave Código de función Dirección del registro Datos 40004 CRC1, CRC2 Sal. 00000010 CRC1, CRC2 18 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...
  • Página 19 A V I S O Esta función solo puede utilizarse para cargar parámetros consecutivos. El campo «Registro» indica el número de parámetros que deberán cargarse y el número de registro del 1. parámetro. Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 19...

  • Página 20: Códigos De Desconexión

    Parámetro fuera de rango Desconexión de la entrada B Pérdida de fase L1 Pérdida de fase L2 Pérdida de fase L3 L1-T1 cortocircuitado L2-T2 cortocircuitado L3-T3 cortocircuitado Sobrecorriente temporal (sobrecarga de bypass) 20 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...
  • Página 21 Fallo de disparo P3 Fallo VZC P1 Fallo VZC P2 Fallo VZC P3 Tensiones de control bajas 84–96 Fallo interno x. Póngase en contacto con su distribuidor local e indique el código de fallo (x). Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 21...

  • Página 22: Códigos De Error De Modbus

    Error del dispositivo esclavo Se ha producido un error al intentar ejecutar la función solicitada. El dispositivo esclavo está ocupado El adaptador está ocupado (por ejemplo, escribiendo parámetros al arrancador suave). 22 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...

  • Página 23: Especificaciones

    4800, 9600, 19200, 38400 Paridad Ninguna, impar, par, 10 bits Tiempo límite Ninguno (desconectado), 10 s, 60 s, 100 s 5.3 Certificación CEI 60947-4-2 EN 60947-4-2 RoHS Conforme con la Directiva europea 2011/65/UE Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 23...
  • Página 24 Guía de instalación | Tarjeta Modbus RTU Índice Índice Certificación RoHS Conector Herramientas Destornillador plano Indicadores LED Intervalo de sondeo Tapa del puerto de expansión Tarjeta de expansión Transmisión 10 bits 11 bits Velocidad en baudios 24 | Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180...
  • Página 25 Guía de instalación | Tarjeta Modbus RTU Danfoss A/S © 2018.10 AQ277154312778es-000101 / 175R1180| 25...

  • Página 26: Aq277154312778Es-000101

    Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respective companies.
