- Página 1 Cód. 50124627 Portero electrónico con instalación de 2 hilos sin polarizar 2PLUS Manual de instalación version français (page 26) english version (page 52) T2PLUSML rev.0112...
-
Página 2: Tabla De Contenido
INTRODUCCIÓN Ante todo le agradecemos y felicitamos por la adquisición de este producto fabricado por Golmar. Nuestro compromiso por conseguir la satisfacción de clientes como usted queda manifiesto por nuestra certificación ISO-9001 y por la fabricación de productos como el que acaba de adquirir. -
Página 3: Consejos Para La Puesta En Marcha
Sistema de portero electrónico con instalación simplificada (bus de 2 hilos no polarizados). Hasta 3 placas de acceso sin necesidad de unidades de conmutación. (Hasta 2 placas de acceso si hay instalado un conversor CD-2PLUS en el edificio o canal). Hasta 120 teléfonos por instalación sin utilizar conversores. -
Página 4: Descripción

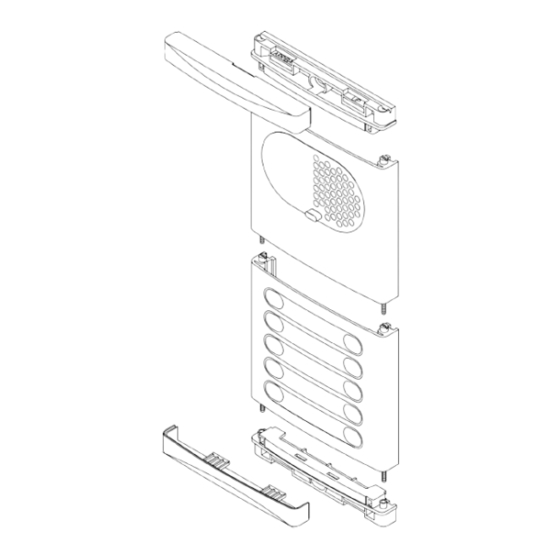

DESCRIPCIÓN DE LA PLACA escripción de la placa. Cabezales Cajas de empotrar CE-6xx Modulo rejilla 2xxx Modulo pulsadores 3xxx Módulo de sonido EL520 Decodificador EL516SE , en equipos con más de ocho pulsadores. Unidad de relé EL512 , en equipos con más de tres módulos de pulsadores . -
Página 5: Ubicación De La Caja De Empotrar
INSTALACIÓN DE LA PLACA bicación de la caja de empotrar. 1850 1650 1450 Realizar un agujero en la pared que ubique la parte superior de la placa a una altura de 1,65m. Las dimensiones del agujero dependerán del número de módulos de la placa. Módulos Compacto CE630... -
Página 6: Montaje De Los Módulos
INSTALACIÓN DE LA PLACA olocar la caja de empotrar. Pasar la instalación por el hueco realizado en la caja de empotrar. Empotrar, enrasar y nivelar la caja. Una vez colocada extraer los adhesivos antiyeso de los orificios de fijación de la placa. ontaje de los módulos de la placa. -
Página 7: Colocación De Circuitos Electrónicos
INSTALACIÓN DE LA PLACA ontaje del módulo de sonido. ontaje del módulo de sonido. Insertar el módulo de sonido en el módulo rejilla. Para una correcta colocación, alinee el pulsador de luz y el micrófono del módulo de sonido con sus respectivos orificios en el módulo rejilla. -
Página 8: Colocación Etiquetas Identificativas
INSTALACIÓN DE LA PLACA olocar las etiquetas identificativas de los pulsadores. Abrir la ventana del porta-etiquetas. Colocar la etiqueta y cerrar. ableado de los pulsadores. Para un buen acabado de la instalación, pasar los cables a través del hueco dispuesto en el separador de módulos más cercano. -
Página 9: Importante
INSTALACIÓN DE LA PLACA ableado de los pulsadores. Conectar el cable de conexión de pulsadores en el conector CN4 del módulo de sonido EL520, dicho cable dispone de 10 conductores (P1 a P8, B y CP) para la conexión de pulsadores o circuitos decodificadores EL516SE. El borne CP se debe conectar al común de pulsadores y al borne CP de los circuitos decodificadores. -
Página 10: Códigos De Los Pulsadores
ódigo de los pulsadores. En el caso de equipos combinados con placas codificadas o centrales de conserjería (requiere conversor CD-2PLUS), será de especial interés conocer el código de llamada de cada pulsador, tal y como muestra la tabla adjunta. Los códigos de la columna sombreada corresponden a los pulsadores conectados directamente al correspondiente borne CN4 del circuito EL520, o al borne 1 de su respectivo circuito decodificador EL516SE. -
Página 11: Configuración Del Circuito El520
Colocar en ON si se desean desviar las llamadas de la placa a la central de conserjería cuando esta esté activa, colocar en OFF si no se desea esta función (requiere un conversor CD-2PLUS y que en la central esté activada la captura de placa). -
Página 12: Cableado De Las Lamparitas
INSTALACIÓN DE LA PLACA ableado de las lamparitas de iluminación. Después de colocar las etiquetas identificativas, cablear las lamparitas de todos los módulos entre los terminales L1 y L2 del módulo de sonido. IMPORTANTE: En caso de disponer de más de tres módulos de pulsadores, utilizar el relé... -
Página 13: Instalación Del Alimentador
INSTALACIÓN DEL ALIMENTADOR etalle de la instalación del alimentador FA-PLUS/C ver. 938072. La instalación y manipulación del equipo debe ser realizado por personal autorizado y en ausencia de corriente eléctrica. Instale el alimentador en un lugar seco y protegido, sin riesgo de goteo o proyecciones de agua. Evite emplazamientos cercanos a fuentes de calor, húmedos o polvorientos. -
Página 14: Descripción
PA y PB con el jumper JP1 insertado (ver pág. 17), o activa la unidad de relé digital SAR-2PLUS si el jumper insertado es JP2 (ver pág. 17), este último durante la recepción de llamada o comunicación. -
Página 15: Instalación Del Teléfono
Sistema V2Plus (video) BUS: Bus digital de comunicación. F. Línea: Sin función. Sistema 2Plus (Audio) *Valor de fábrica INSTALACIÓN DEL TELÉFONO ijar el teléfono a la pared. Para conexionar el teléfono y fijarlo a la pared, es necesario abrirlo. Realizar levemente palanca con un destornillador plano en las ranuras dispuestas para ello, tal y como muestra el dibujo. -
Página 16: Programación De Los Teléfonos
OFF. Caso de olvidarse, la placa emitirá tonos que le advertirán que no salió del modo de programación. IMPORTANTE: Si en la instalación hay convertidor CD-2PLUS con placa codificada o central, los códigos de programación asignados a los teléfonos deben estar comprendidos entre el 1 y el 250. -
Página 17: Conexionados Opcionales
CONEXIONADOS OPCIONALES T-7720, T-7722VD onexión de llamada desde rellano. y T-7822VD Los teléfonos T-7720, T-7722VD y T-7822VD, incorporan de serie la recepción de llamada desde la puerta del rellano. Esta prestación permite ahorrar el uso de un timbre, colocando un pulsador entre los bornes 'HZ' del teléfono. -
Página 18: Conexión Lamparitas Mediante El512
El pulsador auxiliar del teléfono T-7722VD y T-7822VD dispone de dos posibles funciones configurables mediante los jumpers JP1 y JP2: Activa la unidad auxiliar SAR-2PLUS, para encendido de luces, etc. Ver documento TSAR-2Plus para su conexión y configuración. Activa el cierre de los contactos PA y PB del teléfono, lo cual permite utilizarlo para encendido de luces, apertura de puerta adicional, etc. -
Página 19: Apertura De Puerta Garaje
BUS HZ PA PB BUS HZ PA PB BUS F .Linea A la activación de la puerta de garaje a 12Vca. Placa principal FA-PLUS/C TF-104 ver. 938072 SAR-12/24 CV1 +12 230110 0 IMPORTANTE: No inserte la resistencia con un sistema 2Plus. -
Página 20: Esquemas De Instalación
Ejemplo de Teléfonos en paralelo T-7720 T-7822VD T-7822VD BUS HZ HZ BUS HZ PA PB BUS F .Linea BUS HZ PA PB BUS F .Linea Placa secundaria FA-PLUS/C ver. 938072 CV1 +12 230110 0 IMPORTANTE: No inserte la resistencia con un sistema 2Plus. - Página 21 ortero electrónico con abrepuertas de corriente continua. El esquema de instalación muestra el conexionado de un equipo de portero electrónico con una o varias placas para acceder al edificio. Si su equipo sólo dispone de una placa, no tenga en cuenta la conexión hacia las otras. Si por el contrario tiene más de una placa, conecte la segunda tal y como muestra el esquema.
-
Página 22: Con Abrepuertas De C.a. / Tf104
BUS HZ HZ BUS HZ PA PB T-7722VD T-7720 BUS HZ PA PB T-7720 T-7822VD BUS HZ PA PB BUS F .Linea Placa secundaria FA-PLUS/C TF-104 ver. 938072 230110 0 CV1 +12 IMPORTANTE: No inserte la resistencia con un sistema 2Plus. - Página 23 ortero electrónico con abrepuertas de corriente alterna y transformador TF-104 adicional. El esquema de instalación muestra el conexionado de un equipo de portero electrónico con una o varias placas para acceder al edificio. Si su equipo sólo dispone de una placa, no tenga en cuenta la conexión hacia las otras. Si por el contrario tiene más de una placa, conecte la segunda tal y como muestra el esquema.
-
Página 24: Con Abrepuertas De C.a. / El502
PA PB T-7722VD T-7720 BUS HZ PA PB T-7720 T-7822VD BUS HZ PA PB BUS F .Linea Placa secundaria FA-PLUS/C ver. 938072 EL502 CN2 CN3 230110 0 - - + CV1 +12 IMPORTANTE: No inserte la resistencia con un sistema 2Plus. - Página 25 ortero electrónico con abrepuertas de corriente alterna y conversor dc/ac EL502. El esquema de instalación muestra el conexionado de un equipo de portero electrónico con una o varias placas para acceder al edificio. Si su equipo sólo dispone de una placa, no tenga en cuenta la conexión hacia las otras. Si por el contrario tiene más de una placa, conecte la segunda tal y como muestra el esquema.
-
Página 26: Solución De Averías
SOLUCIÓN DE AVERÍAS Una forma sencilla de comprobar que los equipos funcionan correctamente es desconectar la instalación y probar un terminal (teléfono) directamente sobre el conector de instalación de la placa. Un cortocircuito entre diferentes terminales de la instalación nunca dañará a los equipos conectados. - Página 27 NOTAS / NOTES...
- Página 28 Golmar se reserva el derecho a cualquier modificación sin previo aviso. Golmar se réserve le droit de toute modification sans préavis. Golmar reserves the right to make any modifications without prior notice.
