Con guración del Gateway de Comunicaciones
22 Hoja de Instrucciones de S&C 461-509S
Estado del DHCP 'Off' ('Apagado')
Tres campos requieren de identi cación: Static IP Address (Dirección IP Estática),
Default Gateway IP Address (Dirección IP Predeterminada del Gateway), y
NetMask (Máscara de Red). El campo de la Static IP Address (Dirección IP
Estática) es la dirección IP de WAN asignada al gateway de comunicaciones. El campo
de la Default Gateway IP Address (Dirección IP Predeterminada del Gateway)
es la dirección de la red del dispositivo "aguas arriba" del gateway de comunicaciones y
determina el destino del trá co del DNP3 enviado a la(s) cuenta(s) maestra(s) de SCADA.
Estado del DHCP 'On' ('Encendido')
Ningún campo requiere identi cación. La solicitud DHCP será iniciada por el gateway
de comunicaciones con el servidor DHCP de la WAN, que asignará una dirección IP para
todos los datos de comunicaciones en la WAN. Vea la Figura 18.

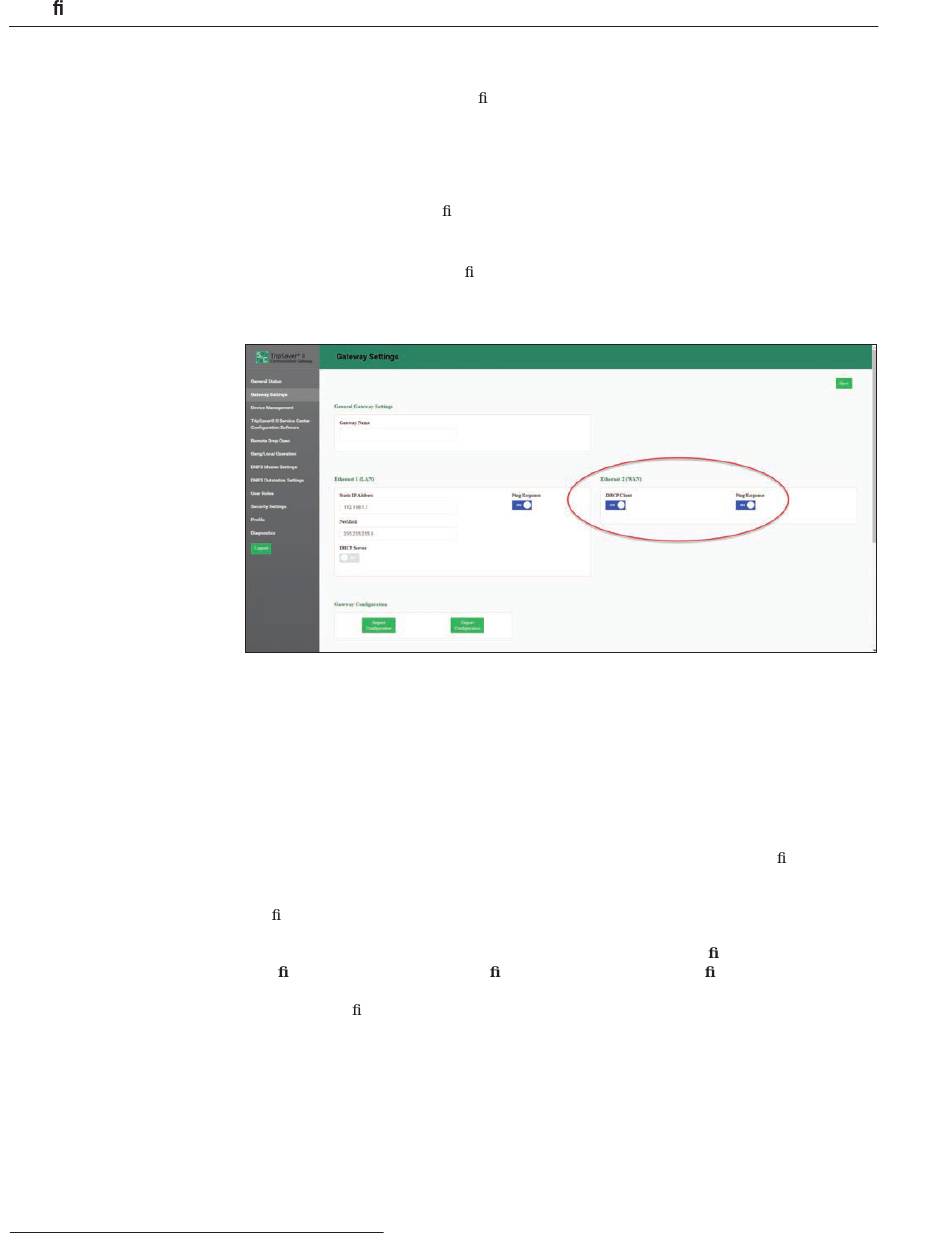

Figura 18. Los campos del Ethernet 2 (WAN) ajustados con el DHCP en la posición Encendido.
Nota: Para ambos estados On y Off del DHCP, el botón de conmutación Ping Response
(Respuesta de Verificar la Conexión) cuando es cambiado a la posición On hará
que el gateway responda a un comando Verificar la conexión. Este botón de conmu-
tación está en la posición Off de modo preestablecido.
Configuración del Gateway
El gateway de comunicaciones admite una capacidad de llevar a cabo importaciones
y exportaciones masivas de algunos parámetros de los datos de la con guración. El
gateway de comunicaciones usará el mismo formato de archivo XML tanto para las
funciones de importación como para las de exportación. Esto permitirá al usuario
con gurar los ajustes en un dispositivo de gateway de comunicaciones, exportar esos
ajustes a un archivo XML y, posteriormente, importar los mismos ajustes a otro gateway
de comunicaciones. La selección de las opciones Import Con guration (Importar
Con guración) o Export Con guration (Exportar Con guración) hace salir
una serie de cuadros de diálogo permitiendo la navegación en una computadora a un
archivo de con guración para "Importar" o el guardado de un archivo para "Exportar".
Vea la Figura 19 en la página 23.
