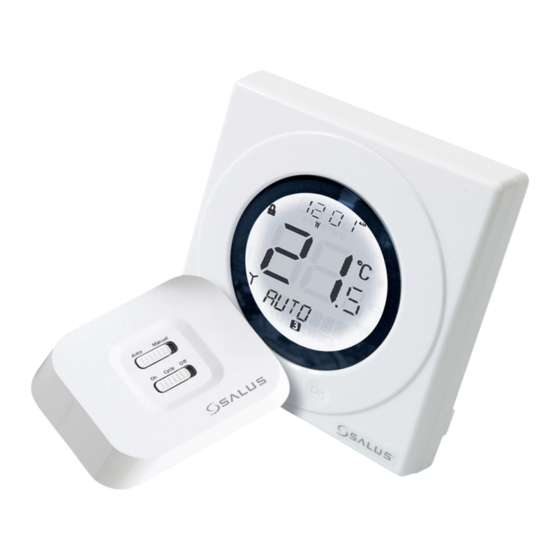

- Página 1 Termostato digital S-Series Termostato digital S-Series Modelo Nº ST620RF Modelo Nº ST620RF Manual de instrucciones...
- Página 2 MANUAL DE INSTRUCCIONES DEL ST620RF...
-
Página 3: Cumplimiento Del Producto
Directiva de marcas de la CE 93/68/CEE INFORMACIÓN DE SEGURIDAD Estas instrucciones son aplicables al modelo de Salus Controls indicado en la portada de este manual solamente, y no deben utilizarse con ninguna otra marca o modelo. Estas instrucciones están destinadas a aplicarse en el Reino Unido solamente y deben seguirse junto con cualquier otra obligación estatutaria. -
Página 4: Introducción
Funciona controlando la temperatura de acuerdo con una serie de ajustes programados que tienen efecto a diferentes horas del día. El ST620RF de Salus Controls es un termostato electrónico programable de 5/2 ó 7 días estilizado y preciso con una pantalla de cristal líquido (LCD) grande y fácil de leer. Este termostato programable ha sido diseñado específicamente para utilizarse sin voltaje A diferencia... -
Página 5: Instalación
INSTALACIÓN Por favor, antes de empezar a instalar el dispositivo lea la importante información de seguridad al principio de este manual. La posición ideal para colocar el termostato ST620RF es aproximadamente 1,5 m sobre el nivel del suelo. Debe montarse en un lugar donde el termostato sea fácilmente accesible, esté razonablemente iluminado y libre de temperaturas y corrientes extremas. -
Página 6: Conexión Del Receptor St620Rf
CONEXIÓN DEL RECEPTOR ST620RF NOTA: Todo el trabajo de instalación eléctrica debe ser realizado por un electricista cualificado adecuadamente u otra persona competente. Si no está seguro de cómo instalar este termostato consulte a un electricista cualificado, un técnico de calefacción o su proveedor de sistema de caldera/calefacción para que le asesore sobre cómo proceder. El receptor del ST620RF debe montarse en un lugar adecuado que al mismo tiempo sea accesible para la conexión del cableado de la red y de control y permita una buena recepción de la señal de RF. -
Página 7: Colocación Y Cambio De Las Pilas
COLOCACIÓN Y CAMBIO DE LAS PILAS La colocación o cambio de pilas del centro de control del ST620RF es una operación sencilla pero requiere abrir la caja del termostato programable. Para abrir la caja del ST620RF, destornille el tornillo de sujeción de la parte inferior de la caja (justo a la derecha del agujero para el botón Reset): Después de destornillar el tornillo tire de él hacia adelante hasta... -
Página 8: Apareado Del Receptor Y El Centro De Control Del St620Rf
APAREADO DEL RECEPTOR Y EL CENTRO DE CONTROL DEL ST620RF Es importante aparear correctamente el receptor y el centro de control para asegurarse de que los códigos de dirección RF correspondan y que se establezca una comunicación fiable entre las unidades. Observe las instrucciones siguientes para asegurarse de que las unidades se configuren correctamente. - Página 9 Utilice el anillo táctil para desplazarse por los menús y pulse la tecla OK para seleccionar el menú que quiere utilizar: Puede desplazarse por los menús en cualquier dirección (hacia atrás o hacia adelante) según la dirección en que mueva su dedo alrededor del anillo táctil. Los menús se muestran en el orden mostrado en la imagen anterior. Pulsando la tecla de flecha el ST620RF vuelve al modo NORMAL.
- Página 10 Después de seleccionar el menú PAIR (APAREAR), aparecen PAIR y el icono de RF. Pulse la tecla OK para empezar a enviar el código de dirección RF al receptor. La pantalla del centro de control del ST620RF cambia para mostrar un temporizador de parada: La unidad realiza una cuenta atrás por un período de 10 minutos, y el indicador de señal RF destella durante la transmisión de la señal.
-
Página 11: Prueba De La Transmisión De Rf
El cambio de las pilas del centro de control no afecta el ajuste del código RF. Sin embargo, manteniendo apretado el botón SYNC del receptor se borra el código de dirección RF guardado en la memoria interna y el receptor se pone en modo de aprendizaje, tal como se describió... -
Página 12: Indicadores Led Del Receptor
INDICADORES LED DEL RECEPTOR Los indicadores LED del receptor del ST620RF están diseñados para dar una indicación clara y fácil del estado actual del sistema. Las diversas combinaciones de señales LED y descripciones de lo que indican se muestran en la tabla siguiente: State Indication... -
Página 13: Después De La Instalación
DESPUÉS DE LA INSTALACIÓN Después de finalizar la instalación y activar el ST620RF por primera vez, el termostato programable se comporta de la forma siguiente: Todos los indicadores de la pantalla y la retroiluminación se encienden. Después de dos segundos, el ST620RF funciona en modo NORMAL y muestra la temperatura ambiental actual mientras el indicador RCC (Radio Controlled Clock -Reloj controlado por radio) destella. -
Página 14: Interfaz Y Controles Del Usuario
INTERFAZ Y CONTROLES DEL USUARIO El estado y el funcionamiento del ST620RF se muestran claramente en la gran pantalla de cristal líquido (LCD) retroiluminada. Esta pantalla permite que el usuario vea de un vistazo el estado actual del sistema de calefacción, además de obtener una indicación clara de la temperatura ambiente actual. -
Página 15: Indicator Description
Indicator Description Function Pantalla de reloj Muestra el día y la hora Indicador de temperatura Muestra la temperatura establecida o medida Pantalla alfanumérica Muestra mensajes de menú y otros mensajes de estado Indicador de número Muestra el número del programa activo (seleccionado) de programa Indicador de modo de calor Indica que la salida de calor está... -
Página 16: Resumen De Funciones De Control Del Usuario
El ST620RF incorpora pocos controles para el usuario, haciendo que este termostato programable sea muy fácil de utilizar. Los controles consisten en un anillo táctil (que rodea la pantalla del usuario), dos botones táctiles, un botón reset y un conmutador corredizo montado en el lado del termostato. -
Página 17: Resumen De Funciones De Control Del Usuario - Receptor Del St620Rf
El estado del receptor del ST620RF es indicado por el uso de dos diodos emisores de luz (LED) de dos colores . Los indicadores de estado son: Indicador Color Función operativa Azul / Amarillo Azul Modo de solicitud de calor Amarillo Modo Failsafe (a prueba de fallos) Verde / Rojo... -
Página 18: Funcionamiento
FUNCIONAMIENTO El ST620RF se configura y ajusta utilizando un innovador y estilizado anillo táctil y dos botones táctiles. El anillo táctil rodea la pantalla del termostato programable y se acciona muy fácilmente moviendo el dedo alrededor del mismo. La pantalla de cristal líquido (LCD) retroiluminada da una indicación muy visible y fácil de leer del estado del termostato programable. - Página 19 Utilice el anillo táctil para desplazarse por los menús y pulse la tecla OK para seleccionar el menú que quiere utilizar: Puede desplazarse por los menús en cualquier dirección (hacia atrás o hacia adelante) según la dirección en que mueva su dedo alrededor del anillo táctil. Los menús se muestran en el orden mostrado en la imagen anterior. Pulsando la tecla de flecha el ST620RF vuelve al modo NORMAL.
-
Página 20: Programación Del St620Rf
PROGRAMACIÓN DEL ST620RF El ST620RF ofrece gran versatilidad con sus opciones de programación, permitiendo que el usuario lo programe para funcionar en un ciclo de control de 5/2 ó 7 días. El controlador programable tiene un conjunto de programas preestablecidos que han sido diseñados para satisfacer las necesidades de la mayoría de usuarios. - Página 21 Después de la selección correcta de la opción de día, la pantalla del ST620RF cambia a la pantalla de programación siguiente. Estas pantallas le permiten establecer los ajustes de hora y temperatura requeridos para proporcionar un control óptimo de su sistema de calefacción. El ajuste de la hora es el primer ajuste que necesita modificarse y esto puede verse fácilmente porque la sección de ‘hora’...
- Página 22 Después de introducir los ajustes en los programas 1 a 6 para el lunes, la pantalla del ST620RF cambia para mostrar una pantalla COPY TO (COPIAR A). En esta pantalla, desplácese al día al que quiere copiar los ajustes utilizando el anillo táctil y confirme esto pulsando la tecla OK.
-
Página 23: Modo De Sobrecontrol De Vacaciones
MODO DE SOBRECONTROL DE VACACIONES Entrar en el menú de VACACIONES (HOLIDAY) le permite activar el modo de sobrecontrol de vacaciones del ST620RF. El modo de vacaciones permite que el usuario sustituya todos los ajustes de programas por un ajuste de temperatura específico que se activa entre dos fechas introducidas por el usuario. - Página 24 Utilice el anillo táctil para introducir la fecha de la forma descrita para la fecha de inicio de vacaciones. Por defecto, para las fechas de inicio y fin de modo de VACACIONES se utiliza la fecha actual. Asegúrese de que la fecha final es posterior a la fecha inicial –...
-
Página 25: Cancelación Del Modo De Sobrecontrol De Vacaciones
CANCELACIÓN DEL MODO DE SOBRECONTROL DE VACACIONES En modo de VACACIONES, al pulsarse la tecla OK la pantalla cambia entre CANCEL (CANCELAR) y HOLIDAY (VACACIONES) cada 0,5 segundos de la forma mostrada a continuación: Pulsando la tecla OK se cancela el modo de VACACIONES y el ST620RF se vuelve a poner en modo AUTO. -
Página 26: Menú De Helada (Frost)
MENÚ DE HELADA (FROST) Entrar en el menú de HELADA (FROST) le permite activar o desactivar el modo de protección contra la helada del ST620RF. La temperatura del modo de helada está preestablecida a 5 ºC; esta temperatura se ajusta en fábrica y no puede cambiarse. -
Página 27: Menú De Espera (Sleep)
MENÚ DE ESPERA (SLEEP) El modo de ESPERA permite que el ST620RF conserve energía apagando la pantalla LCD. Entrar en el menú de ESPERA (SLEEP) permite activar esta opción de ahorro de energía con un temporizador de parada de 5 segundos: Pulsar la tecla OK en cualquier momento dentro de esos 5 segundos causa que el ST620RF pase inmediatamente al modo de ESPERA, y también si se permite que la cuenta atrás finalice. -
Página 28: Ajuste De Sobrecontrol Manual
AJUSTE DE SOBRECONTROL MANUAL Cuando el ST620RF está en modo NORMAL, pulse el anillo táctil en cualquier parte excepto las teclas OK y de flecha para entrar en el modo de sobrecontrol manual. El ajuste de temperatura actual se muestra en la LCD y destella. Cuando el ajuste de temperatura destella, pulse el anillo táctil y mueva su dedo en sentido del reloj para aumentar el ajuste de temperatura o en sentido contrario para reducirlo. -
Página 29: Ajuste Manual De La Hora Y La Fecha
AJUSTE MANUAL DE LA HORA Y LA FECHA Si el ajuste de hora y fecha debe establecerse manualmente, puede realizarse accediendo al menú TIME (HORA). La primera opción del menú es escoger entre los ajustes de reloj de 12 ó 24 horas. Al entrar en el menú, utilice el anillo táctil para desplazarse a la opción preferida (reloj de 12 o 24 horas) y confírmela utilizando el botón OK. -
Página 30: Menú De Servicio
SERVICIO. Si olvida el código tendrá que contactar con el equipo técnico de Salus. Cuando ha introducido el código, la siguiente pantalla de menú le permite establecer la próxima fecha de servicio para el sistema. Establezca la fecha en el orden de día, mes y año:... - Página 31 Confirme el ajuste utilizando la tecla OK o pulse la tecla de flecha para volver a la pantalla anterior. La pantalla de menú siguiente le permite establecer un ajuste de temperatura. Esta temperatura es la temperatura máxima a la que el sistema de calefacción funciona cuando se alcanza la fecha de servicio programada.
-
Página 32: Menú De Control
Cuando llega la fecha de SERVICIO, el sistema sólo funciona a la temperatura fijada previamente en el modo de SERVICIO. La pantalla ya no muestra el modo operativo, sólo el número de teléfono que ha sido introducido y el indicador de SERVICIO (que continúa destellando). -
Página 33: Reloj Controlado Por Radio
RELOJ CONTROLADO POR RADIO Los ajustes de hora y día de la semana del ST620RF se actualizan automáticamente cada día (a las 12:00 AM o 2:00 AM) utilizando un reloj controlado por radio interno muy preciso. El indicador de estado del reloj controlado por radio (RCC) aparece durante 10 minutos durante las actualizaciones de reloj. -
Página 34: Estado De La Pila
ESTADO DE LA PILA El ST620RF comprueba el voltaje de la pila frecuentemente durante el funcionamiento normal. Si se detecta que el voltaje de la pila es bajo, aparece en la pantalla el indicador de pila descargada. Aunque en esta fase el termostato programable sigue funcionando normalmente, debe cambiar las pilas lo antes posible para prevenir que el ST620RF entre en el modo de desactivación (OFF) . -
Página 35: Conmutador Corredizo
CONMUTADOR CORREDIZO El conmutador corredizo tiene dos posiciones: DESBLOQUEO Y BLOQUEO. En la posición de BLOQUEO, el indicador de bloqueo táctil es visible en la LCD, y no es posible cambiar los ajustes del ST320RF. Si no puede cambiar algún ajuste del termostato, compruebe que el conmutador corredizo está... -
Página 36: Modos Failsafe (A Prueba De Fallos)
MODO AUTO Desplazando el conmutador corredizo a la posición ‘AUTO’ se selecciona el modo de funcionamiento automático del ST620RF. En este modo, el receptor recibe automáticamente una señal RF del centro de control y controla el relé de salida. En el modo Auto, si la comunicación de RF entre el receptor y el centro de control se pierde por menos de una hora, el receptor permanece en el mismo estado de funcionamiento en que estaba cuando se perdió... -
Página 37: Consejo Para Ahorrar Energía
La unidad no contiene piezas a las que el usuario pueda prestar servicio; cualquier servicio o reparación sólo debe ser realizado por Salus Controls o sus agentes nombrados. Si el termostato programable ST620RF no funcionara correctamente, compruebe lo siguiente: •... -
Página 38: Especificaciones Del Producto
ESPECIFICACIONES DEL PRODUCTO Modelo: ST620RF Tipo: Termostato programable electrónico con módulo RF diseñado para aplicaciones de calefacción sin voltaje. Reloj Tipo: Reloj controlado por radio (RCC) MSF (Versión de RU). Frecuencia de recepción : 60 kHz ± 300 Hz Modos de pantalla: Pantalla de reloj de 12 ó... -
Página 39: Programas Preestablecidos
PROGRAMAS PREESTABLECIDOS Programa Salida Día laboral Fin de semana 6:00 AM 6:00 AM TEMP 21 ºC 21 ºC 8:00 AM 8:00 AM TEMP 14 ºC 14 ºC 11:00 AM 11:00 AM TEMP 21 ºC 21 ºC 1:00 PM 1:00 PM TEMP 14 ºC 14 ºC... - Página 40 Suministro eléctrico – Centro de control Fuente de alimentación: 2 pilas alcalinas AA (no utilice pilas recargables) Duración de la pila: 1 año aproximadamente Suministro eléctrico – Receptor Fuente de alimentación: 230 VCA / 50 Hz Control Método de control: 1.
-
Página 41: Ajustes De Radiofrecuencia (Rf)
Ajustes de radiofrecuencia (RF) Frecuencia de funcionamiento: 868 MHz Alcance operativo máx.: 100 metros (al aire libre) 30 metros (en interiores) Nominal de protección: IP30 Entorno Temperatura de funcionamiento: 0 ºC a + 50 ºC Temperatura de almacenamiento: - 10 ºC a + 60 ºC MANUAL DE INSTRUCCIONES DEL ST620RF... - Página 42 MANUAL DE INSTRUCCIONES DEL ST620RF...
-
Página 43: Garantía Del St620Rf
La única responsabilidad de Salus Controls por una violación de esta garantía será (a su opción) reparar o cambiar el producto defectuoso. - Página 44 - t e c h . Email: sales@salus-tech.com Tel: +44 (0) 1226 323961 Ventas Email: tech@salus-tech.com Tel: +44 (0) 1226 323961 Servicio técnico Salus Controls plc, Salus House, Dodworth Business Park South, Whinby Road, Dodworth, Barnsley S75 3SP...
