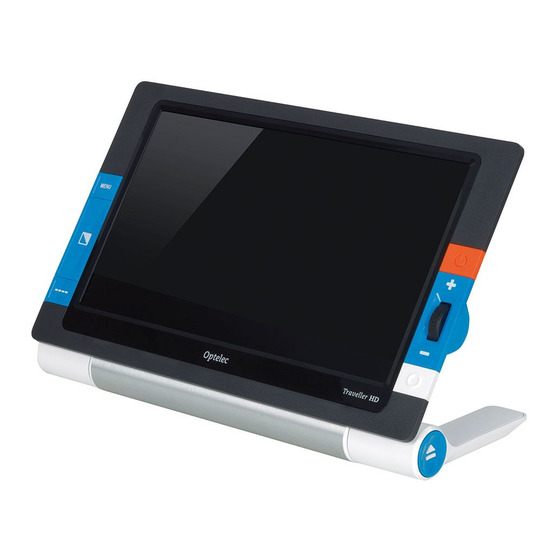

Resumen de contenidos para Optelec Traveller HD

  • Página 3: Tabla De Contenido

    1. Introduction ..................11 1.1. About this manual ..............11 1.2. What’s in the box? ..............12 1.3. Getting to know your Traveller HD ..........12 2. Getting started .................. 13 2.1. Using the Traveller HD ..............13 3. Operation ................... 14 3.1.
  • Página 4 Menu: Kleur (Color) ................40 Menu: Fabrieksinstellingen (Reset) ............. 40 5. Opladen van de batterij ..............41 5.1. Het opladen van de Traveller HD ..........41 5.2. Stand-by en Automatisch Uitschakelen ........41 5.3. Waarschuwing batterij ..............41 Bijlage A: Veiligheid en voorschriften ..........42 Bijlage B: Specificaties ................
  • Página 5 1. Introduzione ..................64 1.1. A proposito di questo Manuale ........... 64 1.2. Contenuto della confezione ............65 1.3. Pulsanti e componenti di Traveller HD ........65 2. Per iniziare ..................66 2.1. Utilizzare Traveller HD ..............66 3. Funzioni di Traveller HD ..............67 3.1.
  • Página 6 3. Operación ..................84 3.1. Deslizar y leer ................84 3.2. Botones ..................84 3.2.1. Encender y apagar el Traveller HD ........84 3.2.2. Ajustar la amplificación ............84 3.2.3. Seleccionar los modos de visualización ......... 84 3.2.4. Encender y apagar la luz del objeto ........85 3.2.5.
  • Página 7 Optelec Traveller HD 4. Menú del Traveller HD ..............86 4.1. Activar el menú ................87 4.2. Navegar en el menú ..............87 4.3. Salir del menú ................87 Menú: Información ................87 Menú: Imágenes ................88 Menú: Brillo ..................89 Menú: Alimentación .................
  • Página 8 Menü: Color  Farbe ..............109 Menü: Reset  Zurücksetzen ............109 5. Aufladen des Akkus ............... 110 5.1. Aufladen des Traveller HD ............110 5.2. Standby und Auto Power Off ............110 5.3. Akku Warnung ................110 Anhang A: Sicherheits- und Betriebsbestimmungen ......111 Anhang B: Technische Informationen ..........
  • Página 9 Optelec Traveller HD メニュー: Power ................136 メニュー: Sound ................141 メニュー: Light ................142 メニュー: Color ................143 メニュー: Reset ................144 11. 仕様 ....................145 12. 保証とアフターサービス ..............146 13. お客様相談室 ..................148...
  • Página 10 Optelec Traveller HD User manual Version 1.4 Copyright 2016 Optelec, the Netherlands All rights reserved Optelec P.O. Box 399 2993 LT Barendrecht The Netherlands Telephone: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 E-mail: info@optelec.nl Website: www.optelec.com English...
  • Página 11: Introduction

    Support section. This manual will help you to become familiar with the Traveller HD features and operation. Please read this manual thoroughly before using your Traveller HD. If you have any questions or suggestions concerning the use of this product, please contact your Optelec distributor or Optelec’s headquarters by...
  • Página 12: What's In The Box

    - A protective carrying case - A power supply - A screen cleaning cloth - This user manual 1.3. Getting to know your Traveller HD The following figures show the Traveller HD’s main components. Release buttons Zoom wheel Menu button Snapshot button...
  • Página 13: Getting Started

    Optelec Traveller HD 2. Getting started The Traveller HD is placed correctly in front of you when the screen is facing up, and the Zoom wheel is located at the right side of the screen. 2.1. Using the Traveller HD The Traveller HD can only be used in the open position.
  • Página 14: Operation

    Zoom wheel on the right side of the unit for 2 seconds. The Traveller HD will play the start up beeps and start up in the same viewing mode as when it was powered off. Press the button for 2 seconds again to power off the Traveller HD.
  • Página 15: Object Lighting On / Off

    Traveller HD menu, please refer to chapter 4. 3.2.7. Reading line The Traveller HD can display a reading line to help you position the Traveller straight on the document. To display the reading line, press the blue Reading Line button below the Mode button at the left side of the unit for 2 seconds.
  • Página 16: The Traveller Hd Menu

    Optelec Traveller HD 4. The Traveller HD Menu Shows the battery status and firmware version Allows you to view or delete the saved snapshots Allows you to adjust the screen brightness Allows you to configure the power settings Allows you to switch the sound on and off...
  • Página 17: Activating The Menu

    Optelec Traveller HD 4.1. Activating the menu To enter the menu, press the Menu button for 2 seconds. 4.2. Navigating the menu Use the Reading Line or Menu buttons to navigate between the menu items. The Mode button will activate the chosen menu item or confirm the selection.
  • Página 18: Menu: Images

    Optelec Traveller HD Menu: Images This menu contains 2 submenus: - View: To view saved images - Delete: To delete saved images Submenu View: To view the taken images: Activate the menu by pressing the Menu button for 2 seconds.
  • Página 19: Menu: Brightness

    - Press the Snapshot button to go back to the previous menu. Menu: Power This menu item contains four submenus: - Standby: To set the time before the Traveller HD goes into standby mode - Power off: To set the time before the Traveller HD switches off - Open: To enable or disable the power-on function upon opening the Traveller HD.
  • Página 20 - Press the Snapshot button to go back to the previous menu. Submenu Power off Sets the time before the Traveller HD is automatically switched off. By default, the power off time is set to 5 minutes. These 5 minutes are activated after the default standby time of 15 minutes.
  • Página 21: Menu: Sound

    Optelec Traveller HD Submenu Close To enable or disable the power-off function upon closing the Traveller HD: - Activate the menu by pressing the Menu button for 2 seconds. - Use the Menu button to move up and the Reading Line button to move down within the menu.
  • Página 22: Menu: Color

    - Press the Snapshot button to go back to the previous menu. Menu: Color The Traveller HD supports four high contrast modes. For each of these four modes, the foreground and background colors can be selected. Three of the high contrast modes can be disabled if just one high contrast mode is required.
  • Página 23: Charging The Battery

    5. Charging the battery 5.1. Charging the Traveller HD To charge the Traveller HD, connect the power supply to the 12V DC IN jack located on the left side of the unit. Plug the other end of the power supply into a power outlet.
  • Página 24: Appendix A: Safety And Regulatory Notices

    Keep this user manual for future reference. Intended Use: The Traveller HD is designed in such a way that it can be used in a hospital environment for general purposes such as reviewing medical records. The Traveller HD can not be used for surgical procedures in combination with life supporting systems.
  • Página 25 Optelec reserves the right to repair or replace any purchased Traveller HD with a similar or improved product. In no event shall Optelec or its suppliers be held liable for any indirect or consequential damages. The original user’s remedies are limited to replacement of Traveller HD modules.
  • Página 26  The Traveller HD is intended to be routinely cleaned and disinfected by the user with water and alcohol after use.  Do not touch or close to the user when using the Traveller HD. Markings Explanation (on label): Follow operating instruction when using device Do not throw this electronic device into the trash when discarding.
  • Página 27: Appendix B: Specifications

    Optelec Traveller HD Appendix B: Specifications 2.4 – 30 times (+/-3%) Magnification Viewing modes Full color photo mode High contrast color combination 1, white on black High contrast color combination 2, black on white High contrast color combination 3 (unassigned) High contrast color combination 4 (unassigned) 13,3”...
  • Página 28 Optelec Traveller HD Gebruikershandleiding Versie 1.4 Copyright 2016 Optelec, Nederland Alle rechten voorbehouden Optelec Postbus 399 2993 LT Barendrecht Nederland Telefoon: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 E-mail: info@optelec.nl Website: www.optelec.com Nederlands...
  • Página 29: Introductie

    Support. Deze handleiding helpt u om vertrouwd te raken met de functionaliteiten en de werking van de Traveller HD. Lees deze handleiding grondig voordat u de Traveller HD gaat gebruiken. Als u vragen of suggesties heeft met betrekking tot het gebruik van dit...
  • Página 30: Wat Zit Er In De Doos

     Een beschermende draagtas  Een oplader  Een scherm reinigingsdoekje  Deze handleiding 1.3. Uw Traveller HD leren kennen De volgende cijfers tonen de belangrijkste onderdelen van de Traveller HD. Ontgrendelen Zoom Menu Snapshot Mode Rollen Leeslijn Schuiven Aan / uit...
  • Página 31: Aan De Slag

    Om het apparaat te openen, gaat u als volgt te werk: 1. Plaats de Traveller HD voor u zodat het scherm naar boven, en het Zoom draaiwiel aan de rechterkant van het scherm zit.
  • Página 32: Gebruik

    3.2 Toetsen 3.2.1. Aan / uit Om de Traveller HD aan te zetten, drukt u 2 seconden op de oranje Aan / uit toets boven het Zoom draaiwiel aan de rechterkant van het apparaat. De Traveller HD zal opstart pieptonen laten horen en start in dezelfde weergavemodus als toen het apparaat werd uitgeschakeld.
  • Página 33: Object Verlichting Aan / Uit

    4. 3.2.7. Leeslijn De Traveller HD kan een leeslijn weer te geven om u te helpen de positie van de Traveller HD recht te houden op het document. Om de Leeslijn weer te geven, drukt u 2 seconden op de blauwe Leeslijn toets onder de Mode toets aan de linkerzijde van het apparaat.
  • Página 34: Het Traveller Hd Menu

    Optelec Traveller HD 4. Het Traveller HD Menu Batterij status en de software versie Bekijken of verwijderen opgeslagen snapshots Aanpassen helderheid van het scherm Configureren van de energie instellingen Geluid aan / uit zetten Licht aan / uit zetten Aanpassen kleuren van de hoog contrastmodes...
  • Página 35: Activeren Van Het Menu

    Optelec Traveller HD 4.1. Activeren van het menu Om in het menu te gaan, drukt u op de Menu-toets gedurende 2 seconden. 4.2. Navigeren in het menu Gebruik de Leeslijn toets of Menu toets om te navigeren tussen de menu-items. De Mode toets aan de linkerkant van het beeldscherm zal de gekozen menu optie activeren of de keuze bevestigen.
  • Página 36: Menu: Helderheid (Brightness)

    Optelec Traveller HD Submenu Bekijken: Om de genomen foto's te bekijken:  Activeer het menu door de Menu toets 2 seconden in te drukken.  Gebruik de menu toets om omhoog te gaan en de Leeslijn toets om naar beneden in het menu te gaan. Selecteer de menu-optie Afbeeldingen en activeer dit menu door op de Mode toets te drukken.
  • Página 37: Menu: Energie (Power)

    Druk op de Snapshot toets om terug te gaan naar het vorige menu. Menu: Energie (Power) Dit menu-item bevat vier submenu's:  Standby: Om de tijd in te stellen voordat de Traveller HD in standby- modus gaat  Uitschakelen: Om de tijd in te stellen voordat de Traveller HD uitschakelt.
  • Página 38 Optelec Traveller HD Om de tijd aan te passen dat de Traveller HD automatisch uitgaat:  Activeer het menu door op de Menu toets gedurende 2 seconden in te drukken.  Gebruik de Menu toets om omhoog te gaan en de Leeslijn toets om naar beneden in het menu te gaan.
  • Página 39: Menu: Geluid (Sound)

    Optelec Traveller HD  Om de Uitgaan functie bij het sluiten van het apparaat in te schakelen, selecteert u de waarde UIT (Power off) , gebruik de Menu toets of Leeslijn toets. Druk op de Mode toets om uw keuze te bevestigen.
  • Página 40: Menu: Kleur (Color)

    Traveller HD Menu: Kleur (Color) De Traveller HD ondersteunt vier hoog contrast modi. Voor elk van deze vier modes, kan de voorgrond en achtergrond kleuren worden gekozen. Drie van de hoge contrast modi kunnen worden uitgeschakeld als slechts een hoog contrast modus is vereist.
  • Página 41: Opladen Van De Batterij

    5. Opladen van de batterij 5.1. Het opladen van de Traveller HD Om de Traveller HD op te laden, sluit u de voeding aan op de 12V DC IN- aansluiting zich aan de linkerzijde van het apparaat. Steek het andere eind van de voeding in een stopcontact.
  • Página 42: Bijlage A: Veiligheid En Voorschriften

    Bewaar deze handleiding voor toekomstig gebruik. Beoogd gebruik: De Traveller HD is ontworpen zodanig dat het kan worden toegepast in een ziekenhuis voor algemene doeleinden zoals herzien medische dossiers. De Traveller HD kan niet worden gebruikt voor chirurgische procedures in combinatie met het leven ondersteunende systemen.
  • Página 43 De garantie is niet overdraagbaar en geldt niet voor groepen of meerdere gebruikers. De Traveller HD is ontworpen voor de individuele koper, te gebruiken thuis, op school en op het werk. Optelec behoudt het recht om te repareren of te vervangen van gekochtte TravellerHD met een vergelijkbaar of verbeterd product.
  • Página 44: Bijlage B: Specificaties

    Optelec Traveller HD Bijlage B: Specificaties Vergroting 2,4-30 keer (+ -3%) Leesstanden: Kleuren fotomodus Hoog contrast kleurencombinatie 1, wit op zwart Hoog contrast kleurencombinatie 2, zwart op wit Hoog contrast kleurencombinatie 3 (niet toegewezen) Hoog contrast kleurencombinatie 4 (niet toegewezen) Scherm 13,3 "...
  • Página 45 Optelec Traveller HD Manuel d’utilisation Version 1.4 Droits d’auteur 2016 Optelec, Pays-Bas Tous droits réservés Optelec P.O. Box 399 2993 LT Barendrecht Pays-Bas Téléphone: +31 (0)88 6783 444. Fax: +31 (0)88 6783 400 Courriel: info@optelec.nl Site Internet: www.optelec.com Français...
  • Página 46: Introduction

    Optelec. Le Traveller HD vous permet de lire, de regarder des photos, de travailler et bien plus. Le Traveller HD grossit et améliore le texte, les objets et les images et vous permet de les regarder avec la combinaison de couleurs à...
  • Página 47: Le Contenu De La Boîte

    - Un câble d’alimentation - Un chiffon pour nettoyer l’écran - Ce manuel d’utilisation 1.3. Apprenez à connaître votre Traveller HD Les images suivantes illustrent les composantes principales du Traveller HD. Boutons de dégagement Bouton cadran Zoom Bouton Menu Capture instantanée...
  • Página 48: Pour Débuter

    Traveller HD Suivez cette procedure pour fermer l’appareil: Placez le Traveller HD devant vous avec l’écran vers le haut et au centre et le bouton cadran Zoom à droite de l’écran. Appuyez sur les deux boutons de dégagement bleus de chaque côté...
  • Página 49: Fonctionnement

    3. Fonctionnement 3.1. Glisser pour lire Placez le Traveller HD sur le document que vous souhaitez lire. Pour vous déplacer verticalement, utilisez le rouleau et déplacez l’appareil vers le haut et le bas sur votre document. Pour lire ou naviguer horizontalement, glissez l’écran de gauche à...
  • Página 50: Lumières D'objet Allumer / Éteindre

    Traveller HD menu, veuillez vous référer au chapitre 4. 3.2.7. Ligne de lecture Le Traveller HD peut afficher une ligne de lecture pour vous aider à placer le Traveller HD bien droit sur le document. Pour afficher la ligne de lecture, appuyez sur le bouton Ligne de lecture (Reading Line) qui se trouve sous le bouton Menu sur le côté...
  • Página 51: Le Menu Du Traveller Hd

    Optelec Traveller HD 4. Le Menu du Traveller HD Indique le statut de la batterie et la version du logiciel Pour voir ou supprimer les photos sauvegardées Pour ajuster la luminosité de l’écran Pour modifier les réglages d’alimentation Pour activer ou désactiver les sons Pour allumer ou éteindre les lumières...
  • Página 52: Activer Le Menu

    Optelec Traveller HD 4.1. Activer le menu Pour accéder au menu, maintenez le bouton Menu appuyé pendant 2 secondes. 4.2. Naviguer dans le menu Utilisez les boutons Menu et Ligne de lecture (Reading Line) pour naviguer parmi les options de menu.
  • Página 53: Menu: Images

    Optelec Traveller HD Menu: Images Ce menu comporte 2 sous-menus: - Affichage: Pour afficher les images sauvegardées - Supprimer: Pour supprimer les images sauvegardées Sous-menu Affichage Pour afficher les images sauvegardées: Activez le menu en appuyant sur le bouton Menu pendant 2 secondes.
  • Página 54: Menu: Luminosité (Brightness)

    Sous-menu Mise en Veille Pour régler le temps d’inactivité nécessaire à la mise en veille du Traveller HD. Vous pouvez sortir du mode Mise en veille en appuyant sur n’importe quel bouton. Par défaut, le temps d’inactivité nécessaire est réglé à 15 minutes.
  • Página 55 Traveller HD. Par défaut, ce temps est réglé à 5 minutes. Ce temps est compté à partir du moment où le Traveller HD se met en mode Mise en veille. Donc, par défaut, le Traveller HD s’éteint après 20 minutes d’inactivité.
  • Página 56 Optelec Traveller HD - Activez le menu en appuyant sur le bouton Menu pendant 2 secondes. - Utilisez le bouton Menu pour vous déplacer vers le haut dans le menu et le bouton Ligne de lecture (Reading Line) pour vous déplacer vers le bas.
  • Página 57: Menu: Sons (Sound)

    - Appuyez sur le bouton Capture Instantanée (Snapshot) pour retourner au menu précédent. Menu: Couleur (Color) Le Traveller HD supporte quatre modes à contraste élevé. Vous pouvez sélectionner les couleurs d’avant-plan et d’arrière-plan pour chacun de ces Français...
  • Página 58: Menu: Réinitialisation (Reset)

    Menu: Réinitialisation (Reset) Le Traveller HD peut être réinitialisé aux réglages par défaut. Tous les réglages ayant été modifiés seront rétablis aux réglages par défaut. - Activez le menu en appuyant sur le bouton Menu pendant 2 secondes.
  • Página 59: Charger La Batterie

    DC IN sur le côté gauche de l’appareil. Branchez l’autre extrémité du câble dans une prise électrique. Un indicateur lumineux DEL à côté de l’entrée 12V DC IN émettra une lumière orange continue tant que le Traveller HD n’est pas entièrement rechargé. Lorsque la charge est complétée, cet indicateur lumineux deviendra vert.
  • Página 60: Annexe A: Avis De Sécurité Et De Conformité

    Avertissement: Des décisions critiques et diagnostiques ne devraient pas être prises en se basant sur les images affichées sur cet appareil.  N’exposez pas le Traveller HD à la chaleur excessive ou à la lumière directe du soleil pour éviter le risque d’incendie.
  • Página 61 Traveller HD Conditions de garantie Optelec offre une garantie limitée sur le Traveller HD, prenant cours à la date de livraison, couvrant l’appareil de tout défaut de materiel ou de fabrication. La garantie ne peut être cédée et ne s’applique pas aux groups ou utilisateurs multiples.
  • Página 62: Annexe B: Spécifications

    Optelec Traveller HD Annexe B: Spécifications 2.4 – 30 fois (+-3%) Grossissement Modes d’affichage Mode photo pleine couleur Combinaison de couleurs à contraste élevé 1, blanc sur noir Combinaison de couleurs à contraste élevé 2, noir sur blanc Combinaison de couleurs à contraste élevé 3 (à sélectionner) Combinaison de couleurs à...
  • Página 63 Optelec Traveller HD Manuale Utente Versione 1.4 Copyright 2016 Optelec, Paesi Bassi Tutti i diritti riservati Optelec P.O. Box 399 2993 LT Barendrecht Paesi Bassi Tel: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 e-mail: info@optelec.nl website: www.optelec.com Italiano...
  • Página 64: Introduzione

    Optelec Traveller HD 1. Introduzione Grazie per aver scelto Traveller HD, un videoingranditore leggero e portatile sviluppato da Optelec. Traveller HD permette di leggere, vedere fotografie, lavorare e molto altro ancora. Traveller HD ingrandisce e migliora la visualizzazione di testi, oggetti e immagini e permette di vederli con le impostazioni preferite per alto contrasto, luminosità, combinazioni di colore,...
  • Página 65: Contenuto Della Confezione

    - Un alimentatore - Un panno morbido per la pulizia dello schermo - Il Manuale Utente 1.3. Pulsanti e componenti di Traveller HD Le immagini che seguono mostrano le parti principali del Traveller HD. Pulsanti di apertura Rotellina Zoom Pulsante Menu Pulsante per Foto Pulsante Modalità...
  • Página 66: Per Iniziare

    Per chiudere l’apparecchio, seguire questi passaggi: Posizionare Traveller HD di fronte a voi, in modo tale che lo schermo sia rivolto verso l’alto e in posizione centrale, e la rotellina dello Zoom sulla destra dello schermo.
  • Página 67: Funzioni Di Traveller Hd

    Per accendere Traveller HD, premere per due secondi il pulsante arancione On/Off posizionato sopra la rotellina dello Zoom sulla destra dell’apparecchio. Traveller HD si accenderà emettendo dei segnali acustici e si avvierà nella stessa modalità nella quale si trovava quando è stato spento. Premere nuovamente il pulsante per due secondi per spegnere Traveller HD.
  • Página 68: Luce Sull'oggetto On / Off

    3.2.6. Menu Premere il pulsante blu Menu posizionato sulla sinistra dell’apparecchio, con sopra la scritta “Menu”, per attivare il Menu Impostazioni di Traveller HD. Per ulteriori informazioni sul Menu di Traveller HD, fate riferimento al capitolo 4. 3.2.7. Riga per facilitare la lettura Traveller HD può...
  • Página 69: Menu Di Traveller Hd

    Optelec Traveller HD 4. Menu di Traveller HD Mostra lo stato della batteria e la versione del firmware Permette di visualizzare o salvare le immagini Permette di regolare la luminosità dello schermo Permette di configurare le impostazioni per l’alimentazione Permette di attivare o disattivare i segnali acustici Permette di accendere e spegnere la luce Permette di modificare i colori delle modalità...
  • Página 70: Attivare Il Menu

    Optelec Traveller HD 4.1. Attivare il Menu Per entrare nel Menu, premere il pulsante Menu per 2 secondi. 4.2. Navigare nel menu Usare i pulsanti Riga Lettura oppure Menu per spostarsi tra le voci del Menu. Il pulsante Modalità attiva l’opzione o conferma la selezione. Per modificare una selezione, usare i pulsanti Riga Lettura o Menu.
  • Página 71: Menu: Immagini (Images)

    Optelec Traveller HD Menu: Immagini (Images) Questo menu contiene 2 sottomenu: - Visualizza (View): per vedere le immagini salvate - Cancella (Delete): per cancellare le immagini salvate Sottomenu Visualizza (View): Per visualizzare le foto fatte: Attivare il menu premendo per due secondi il pulsante Menu.
  • Página 72: Menu: Luminosità (Brightness)

    - Chiudi (Close): per abilitare o disabilitare lo spegnimento quando si chiude Traveller HD. Sottomenu Standby Questo menu imposta il tempo dopo il quale Traveller HD entra in Modalità standby per risparmiare energia. Premendo un pulsante qualsiasi, l’apparecchio esce da questa modalità.
  • Página 73 - Premere il pulsante Foto per tornare al menu precedente. Sottomenu Spegnimento (Power off) Questo menu imposta il tempo dopo il quale Traveller HD si spegne automaticamente. Come impostazione predefinita, questo tempo è impostato a 5 minuti, che decorrono dopo i 15 minuti della modalità...
  • Página 74: Menu: Segnali Acustici (Sound)

    Traveller HD Sottomenu Chiudi (Close) Per abilitare o disabilitare la funzione di spegnimento quando si chiude Traveller HD: - Attivare il menu premendo il pulsante Menu per due secondi. - Usare il pulsante Menu per spostarsi verso l’alto e il pulsante Riga Lettura per spostarsi verso il basso.
  • Página 75: Menu: Colore (Color)

    - Premere il pulsante Foto per tornare al menu precedente. Menu: Colore (Color) Traveller HD supporta quattro modalità ad alto contrasto e per ciascuna si può selezionare il colore di sfondo e di primo piano. Tre possono essere disabilitate, se avete bisogno di una sola modalità ad alto contrasto.
  • Página 76: Caricare La Batteria

    Premendo il pulsante arancione On / Off potrà essere riacceso. Il tempo di standby e di spegnimento automatico può essere modificato o disabilitato nel Menu di Traveller HD. Fate riferimento al capitolo 4 per modificare queste impostazioni. 5.3. Messaggio per la batteria Quando la batteria ha una carica inferiore al 5%, l’apparecchio avvisa l’utente ogni minuto, visualizzando per...
  • Página 77: Appendice A: Sicurezza, Garanzia E Direttive

    Attenzione: Decisioni diagnostiche importanti non devono essere fondate su immagini visualizzate con questo apparecchio.  Non esporre Traveller HD a calore eccessivo o alla luce diretta del sole per evitare il rischio di incendio.  Non smontare le parti di Traveller HD. Contattare un distributore Optelec autorizzato nella vostra zona.
  • Página 78 La garanzia non è trasferibile e non si applica a gruppi, utenti multipli e agenzie. Traveller HD è stato progettato per l'utente singolo, per essere utilizzato in ambienti chiusi o all’aperto. Optelec si riserva il diritto di riparare o sostituire qualsiasi Traveller HD acquistato con un prodotto simile o migliore.
  • Página 79: Appendice B: Specifiche Tecniche

    Optelec Traveller HD Appendice B: Specifiche tecniche 2.4 – 30 volte (+/- 3%) Ingrandimento Modalità Modalità fotografica colore Combinazione colore alto contrasto 1, bianco su nero Combinazione colore alto contrasto 2, nero su biaco Combinazione colore alto contrasto 3 (non assegnata) Combinazione colore alto contrasto 4 (non assegnata) 13,3”...
  • Página 80 Optelec Traveller HD Manual del usuario Versión 1.4 Copyright 2016 Optelec, los Países Bajos Reservados todos los derechos Optelec C.P. 399 2993 LT Barendrecht Los Países Bajos Teléfono: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 Correo-E: info@optelec.nl Internet: www.optelec.com...
  • Página 81: Introducción

    Optelec! El Traveller HD le permite leer texto, ver fotografías, hacer manualidades y mucho más. Fácil y sencillo de uso, el Traveller HD amplia textos, objetos e fotos en diferentes colores con brillo y contraste regulables. El Traveller HD puede ser utilizado tanto en su casa como en los espacios de estudio o de trabajo.
  • Página 82: Qué Contiene La Caja

    Optelec Traveller HD 1.2. ¿Qué contiene la caja? El empaque del Traveller HD contiene los siguientes elementos: - El Traveller HD - Un estuche de protección - Un cable de alimentación - Un paño limpiador - Este manual del usuario 1.3.
  • Página 83: Funcionamiento

    2.1. Uso del Traveller HD Solo puede usar el Traveller HD en la posición abierta. La pantalla se inclina en un ángulo ergonómico y la cámara mira hacia abajo Para una mayor comodidad de lectura. La posición abierta facilita la lectura de textos largos y el desplazamiento por encima de los documentos.
  • Página 84: Operación

    El Traveller HD emitirá unos bips y se encenderá en el último modo de visualización en que se apagó. Para apagar el Traveller HD, presione de nuevo el mismo botón naranja durante 2 segundos.
  • Página 85: Encender Y Apagar La Luz Del Objeto

    3.2.6. Menú Presione el botón Menú azul ubicado en la parte izquierda de la unidad para activar el menú del Traveller HD. Para más información sobre el menú del Traveller HD, por favor, lea el capítulo 4. 3.2.7. Línea de lectura El Traveller HD puede desplegar una línea de lectura para ayudarle a...
  • Página 86: Menú Del Traveller Hd

    Optelec Traveller HD 4. Menú del Traveller HD Indica el estado de la bateria y la version del firmware. Le permite ver o borrar las imagenes guardadas. Le permite regular el brillo de la pantalla. Le permite configurar los parametros de alimentacion.
  • Página 87: Activar El Menú

    Optelec Traveller HD 4.1. Activar el menú Para activar el menú, presione el botón Menú durante 2 segundos. 4.2. Navegar en el menú Utilice el botón Línea de lectura o el botón Menú para recorrer las opciones del menú. El botón Modo le permitirá...
  • Página 88: Menú: Imágenes

    Optelec Traveller HD Menú: Imágenes Este menú contiene 2 submenús: - Ver: Para ver las imágenes guardadas. - Borrar: Para borrar las imágenes guardadas. Submenú: Ver: Para ver las imágenes guardadas: Presione el botón Menú durante 2 segundos para activar el menú.
  • Página 89: Menú: Brillo

    - Presione el botón Foto instantánea para volver al menú anterior. Menú: Alimentación Esta opción de menú contiene 4 submenús: - Reposo: Para regular el tiempo antes que el Traveller HD se ponga en modo de reposo. - Apago: Para regular el tiempo antes que el Traveller HD se apague.
  • Página 90 Submenú: Apago Esta opción le permite regular el tiempo del apago automático del Traveller HD. Por defecto, el tiempo del apago automático está regulado a 5 minutos. Estos 5 minutos se activarán una vez que hayan pasado los 15 minutos del modo de reposo. Por defecto, el tiempo total del apago automático de la unidad es 20...
  • Página 91: Menú: Sonido

    Optelec Traveller HD Submenú: Cerrar Para activar o desactivar el apago automático al cerrar el Traveller HD: - Presione el botón Menú durante 2 segundos para activar el menú. - Utilice el botón Menú para navegar hacia arriba o el botón Línea de lectura para navegar hacia abajo en el menú.
  • Página 92: Menú: Color

    Menú: Restaurar Es posible de restaurar las configuraciones por defecto del Traveller HD. Cualquier cambio que ha hecho a los parámetros del Traveller HD volverá a la configuración por defecto. - Presione el botón Menú durante 2 segundos para activar el menú.
  • Página 93: Carga De La Batería

    El indicador naranja al lado del conector DC 12V brillará de manera continua mientras la recarga. Una vez recargado el Traveller HD, el indicador brillará una luz verde. Si el indicador se pone a parpadear, esto indica un problema con el procedimiento de recarga.
  • Página 94: Apéndice A: Seguridad E Avisos Normativos

    ADVERTENCIA: La toma de decisiones diagnosticas críticas no debe basarse en las imágenes desplegadas por este dispositivo.  No exponga el Traveller HD a cambios extremos de temperatura o a la luz solar directa para evitar riesgos de incendios.  No retire ningún compuesto del Traveller HD. Póngase en contacto con su proveedor Optelec local.
  • Página 95 La garantía no es transferible, ni es aplicable a grupos o multiusuarios. El Traveller HD C ha sido diseñado para el comprador individual para su uso dentro y fuera de su domicilio. Optelec se reserva el derecho a reparar o reemplazar cualquier Traveller HD comprado, por un producto similar o superior.
  • Página 96: Apéndice B: Especificaciones Técnicas

    Optelec Traveller HD Apéndice B: Especificaciones técnicas 2.4 – 30 veces (+-3%) Amplificación Modo de foto a todo color Modos de visualización Alto contraste, combinación de color 1, blanco sobre negro Alto contraste, combinación de color 2, negro sobre blanco Alto contraste, combinación de color 3 (No asignada)
  • Página 97 Optelec Traveller HD Bedienungsanleitung Version 1.4 Copyright 2016 Optelec, the Netherlands Alle Rechte vorbehalten Optelec P.O. Box 399 2993 LT Barendrecht The Netherlands Telephone: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 E-mail: info@optelec.nl Website: www.optelec.com Deutsch...
  • Página 98: Einführung

    Autofokus-Video-Lupe. Der Traveller HD ermöglicht Ihnen Texte zu lesen, Bilder anzusehen, mit ihm zu arbeiten und vieles mehr. Der Traveller HD vergrößert und verbessert die Ansicht von Texten, Objekten und Bildern und ermöglicht die Ansicht mit Ihrer bevorzugten, hohen Kontrast Lesefarben-Kombination, Helligkeits- und Kontrast-Einstellung.
  • Página 99: Lieferumfang

    Optelec Traveller HD 1.2. Lieferumfang Das finden Sie in der Verpackung des Traveller HD: - Traveller HD - Schutztragetasche - Netzteil - Reinigungstuch für den Bildschirm - Bedienungsanleitung 1.3. Kennenlernen des Traveller HD Die folgenden Abbildungen zeigen die Hauptkomponenten des Traveller HD.
  • Página 100: Erste Schritte

    Optelec Traveller HD 2. Erste Schritte Der Traveller HD ist korrekt vor Ihnen platziert, wenn der Bildschirm nach oben zeigt und das Zoom-Drehrad auf der rechten Seite angeordnet ist. 2.1. Benutzen des Traveller HD Der Traveller HD kann nur mit aufgestelltem Bildschirm eingesetzt werden.
  • Página 101: Benutzung

    3. Benutzung 3.1. Schieben und Lesen Platzieren Sie den Traveller HD auf dem Dokument, das Sie lesen möchten. Um vertikal zu navigieren wird das Gerät über das Dokument geschoben. Für die horizontale Navigation läßt man den Bildschirm zur Seite gleiten, von links nach rechts und von rechts nach links zum Zeilenstart.
  • Página 102: Objektbeleuchtung Ein/Aus

    Momentaufnahme zu speichern. Der Traveller HD kann bis zu 1000 Bilder speichern. 3.2.6. Menü Um das Menü des Traveller HD aufzurufen, drücken Sie die blaue Menü- Taste, die auf der linken Seite des Gerätes angeordnet und mit dem Wort “Menu“ gekennzeichnet ist. Siehe Kapitel 4 für mehr Informationen über das Traveller HD Menü.
  • Página 103: Das Traveller Hd Menü

    Optelec Traveller HD 4. Das Traveller HD Menü Anzeige Akku-Status und Firmwareversion Ansehen oder Löschen gespeicherter Bilder Einstellen der Helligkeit Einstellen der Energieoptionen Signaltöne Ein- oder Ausschalten Aktivieren oder Deaktivieren der Objektbeleuchtung Ändern der 4 Lesefarben Darstellungsmodi Auf Werkseinstellung zurücksetzen...
  • Página 104: Das Menü Aktivieren

    Optelec Traveller HD 4.1. Das Menü aktivieren Um das Menü aufzurufen, drücken Sie die Menü-Taste für 2 Sekunden. 4.2. Navigieren im Menü Drücken Sie die Leselinie- oder Menü-Taste zum Anwählen der verschiedenen Menüpunkte. Die Modus-Taste aktiviert ausgewählten Menüpunkt oder bestätigt eine Auswahl. Benutzen Sie die Leselinie- oder Menü-Taste um eine...
  • Página 105: Menü: Images  Bilder

    Optelec Traveller HD  Menü: Images Bilder Dieses Menü enthält 2 Untermenüs: - Ansicht: Zum Ansehen von gespeicherten Bildern - Löschen: Zum Löschen von gespeicherten Bildern Untermenü Ansicht: Zum Ansehen der aufgenommenen Bilder: Um das Menü aufzurufen, drücken Sie die Menü-Taste für 2 Sekunden.
  • Página 106: Menü: Brightness  Helligkeit

    Menü: Power  Ein-und Ausschalten Dieses Menü enthält folgenden Untermenüs: - Standby: Stellt die Zeit ein, die der Traveller HD wartet, bis er in den Standby Modus geht. - Power off: Stellt die Zeit ein, bis sich der Traveller HD ausschaltet.
  • Página 107 Modus-Taste. “Never“ verhindert den Standby-Modus. - Die Schnappschuss-Taste ruft das vorhergehende Menü auf. Untermenü Ausschalten Legt die Zeit fest, bis der Traveller HD sich automatisch ausschaltet. Standardmäßig beträgt die Zeit 5 Minuten. Die 5 Minuten laufen ab dem Zeitpunkt, ab dem die voreingestellte Standby-Zeit von 15 Minuten abgelaufen ist.
  • Página 108: Menü: Sound  Signalton

    Optelec Traveller HD Untermenü Schließen Zum Aktivieren oder Deaktivieren der “Power-off“ Funktion des Traveller HD: - Um das Menü aufzurufen, drücken Sie die Menü-Taste für 2 Sekunden. - Nutzen Sie die Menü-Taste, um in dem Menü nach oben und die Leselinien-Taste, um nach unten zu navigieren. Wählen Sie die Menü-Einstellung “Power“...
  • Página 109: Menü: Color  Farbe

    - Die Schnappschuss-Taste ruft das vorhergehende Menü auf. Menü: Color  Farbe Der Traveller HD unterstützt vier Modi mit hohem Kontrast. Für jeden Modus kann die Vordergrund- und Hintergrundfarbe gewählt werden. Drei der vier Modi mit hohem Kontrast können deaktiviert werden, falls nur ein Modus mit hohem Kontrast benötigt wird.
  • Página 110: Aufladen Des Akkus

    5. Aufladen des Akkus 5.1. Aufladen des Traveller HD Zum Aufladen des Traveller HD verbinden Sie das Netzteilkabel mit der 12V DC Eingangsbuchse auf der linken Seite des Gerätes. Stecken Sie die andere Seite des Netzteils in die Steckdose. Die orange LED-Anzeige neben der 12V DC Eingangsbuchse leuchtet während des Ladevorgangs...
  • Página 111: Anhang A: Sicherheits- Und Betriebsbestimmungen

    Warnung: Diagnosekritische Entscheidungen sollten nicht auf der Basis von Bildern entschieden werden, die von diesem Gerät anzeigt werden.  Um die Brandgefahr des Traveller HD gering zu halten, setzen Sie das Gerät keiner übermäßigen Hitze oder direktem Sonnenlicht aus.  Entfernen Sie nicht keine Teile des Traveller HD. Kontaktieren Sie den autorisierten Optelec Service in Ihrer Umgebung.
  • Página 112 Anwender oder Agenturen. Der Traveller HD wurde für Endkunden bzw. Einzelpersonen zur Verwendung zu Hause oder unterwegs konzipiert. Optelec behält sich das Recht vor, den Traveller HD zu reparieren oder durch ein ähnliches oder besseres Produkt zu ersetzen. Eine Haftung von Seiten von Optelec oder seinen Vertretern für indirekte oder direkte mittelbare Schäden ist in jedem Fall ausgeschlossen.
  • Página 113: Eu-Konformitätserklärung

    Optelec Traveller HD Optelec BV Breslau 4 2993 LT Barendrecht ____________________________________________ (Name und Adresse des Inverkehrbringers) Barendrecht, 01.01.2015 ____________________________________________ (Ort, Datum) EU - Konformitätserklärung (gemäß den Richtlinien des Rates der Europäischen Gemeinschaft) Hiermit erklären wir in eigener Verantwortung, dass das Produkt Mobiles Bildschirmlesegerät...
  • Página 114: Anhang B: Technische Informationen

    Optelec Traveller HD Anhang B: Technische Informationen 2.4 – 30 fach (+-3%) Vergrößerung Darstellungsmodi Echtfarben Foto Modus Hoher Kontrast Kombination 1, weiß auf schwarz Hoher Kontrast Kombination 2, schwarz auf weiß Hoher Kontrast Kombination 3 (nicht zugeordnet) Hoher Kontrast Kombination 4 (nicht zugeordnet) 13,3”...
  • Página 115 Optelec Traveller HD Traveller HD トラベラーHD 取扱説明書 Version 1.4 Copyright 2016 Optelec, the Netherlands All rights reserved 日本語...
  • Página 116: はじめに

    Optelec Traveller HD 1. はじめに この度は、トラベラー HDをご購入いただきありが とうございます。この商品は Optelec (オランダ)の携 帯型拡大読書器です。 本機は、いろいろな場所で、シンプルかつ快適に使え ることを重視して設計されています。 1.1. マニュアルについて このマニュアルは、トラベラー HDの機能と操作を ご理解いただくためのものです。ご使用前に最後まで ご一読ください。 ご使用方法に関するご質問やご意見は、最後のページ に記載のお客様相談室またはお買い求めの販売店まで ご連絡ください。 どうぞトラベラー HDを十分にご活用ください。 日本語...
  • Página 117: 安全上のご注意

    Optelec Traveller HD 2. 安全上のご注意 日本語...
  • Página 118 Optelec Traveller HD 日本語...
  • Página 119: ご注意ください

    Optelec Traveller HD 3. ご注意ください  本機を落としたり、ぶつけたりしないしないでください。また、本機に 強い圧力をかけないでください。  本機はモニター部が前後左右にスライド、ロールする構造ですので、落 下させないように十分ご注意ください。  磁気や電磁波が発生するところ(電子レンジやテレビなど)からは、で きるだけ離れて使ってください。磁気や電磁波の影響で画像が乱れるこ とがあります。  異常に温度や湿度が高くなるところ(真夏の車内やトランクなど)に放 置しないでください。製品の破損や故障の原因になります。  必ず付属のコード、ケーブルを使用してください。また、コード類は無 理に引っ張ったり曲げたりしますと、断線の原因になります。コードを 外す際はプラグ部分をもって、抜き差してください  周囲で殺虫剤や揮発性のものを使う際は、本機にかからないようにして ください。外装ケースの変質や塗装剥がれの原因になります。  ゴム製品やビニール製品を長時間接触させたままにしないでください。 外装に影響を与える可能性があります。  液晶モニターを強く押さえないでください。画面にむらが出るなど、故 障の原因になります。寒冷地などで本機が冷えきっている場合、電源を 入れた直後は液晶モニタが通常より少し暗くなる場合があります。内部 の温度が上がると通常の明るさに戻ります。  レンズ面を強く押さえないでください。レンズ破損の原因になります。  レンズを太陽に向けたまま放置すると、集光により故障の原因になりま す。屋外や窓際に置く際にはご注意ください。  レンズ表面に汚れがついた場合は、レンズの表面を柔らかい布で軽くふ...
  • Página 120 Optelec Traveller HD  AC アダプタを使用中は AC アダプタが熱くなりますが、異常ではありま せん。ただし、長時間 AC アダプタに皮膚が触れないようにしてください 。  長時間使用しないときは、本機を涼しく湿気のない、なるべく温度が一 定のところに保管してください。奨励温度は 15℃~25℃、奨励湿度は 40%~60%です。  押入れや戸棚に本機を保管する場合、乾燥剤(シリカゲル)を一緒にい れることをお勧めします。  液晶画面に関するご注意 液晶の取扱いに関して、次のことに注意してください。 液晶画面はガラスでできてます。液晶部分に物を当てたり、強く押さえた り、本体を落としたりするなどの外部からの要因によって、割れることが あります。取扱いには十分注意してください。 なお、液晶割れや画面に傷をつけた場合は、保証期間中でも、有償修理と なります。 もしも、液晶が割れた場合は、液晶画面や液晶画面から漏れた液体には絶 対に触らないでください。 日本語...
  • Página 121: 内容物

    Optelec Traveller HD 4. 内容物 パッケージの中に、以下の物が全て入っているかご確 認ください。もし不足がある場合は、ご購入いただい た販売店にご連絡ください。  本体  ソフトケース  AC アダプタ  レンズクロス  保証書・ユーザー登録用紙  取扱説明書 5. お手入れの方法 お手入れの際は、必ず電源プラグをコンセントから抜 いておいてください。柔らかい乾いた布でほこりや指 紋を拭いてください。ディスプレイ専用のクリーンキ ットなどをご使用の際は、その注意書きに従ってくだ さい。溶剤を使うと外装ケースが変質したり、塗装が 剥がれたりする可能性があります。レンズやミラー部 をクリーニングするときは、水や洗剤を使用しないで ください。 日本語...
  • Página 122: 各部の名前

    Optelec Traveller HD 6. 各部の名前 ←5 2→ ←6 3→ 4→ ←7 1→ ←1 ←1 1→ ※背面のライトが高温になります 1. ロック解除ボタン 8. ローラー部 2. メニューボタン 9. スライド部 3. モード切換ボタン 10.モニター 4. ライン表示ボタン 11.ライト 5. 電源ボタン AC アダプタ接続口/LED 6. 倍率変更ダイヤル 13.カメラ .マイクロ USB 端子 エンジニア...
  • Página 123: 実際に使用する

    Optelec Traveller HD 7. 実際に使用する 7.1 機器の使用開始 1. トラベラーHD のモニターを上にして、倍率変 更ダイヤルがモニターの右側になる向きに、置 いてください。 2. トラベラーHD の手前の両側 にある青い「ロック解除ボタ ン」(ローラーの外側)を押 してくだ さい。モニターのロックが解除され、起き上が り、 電源が入ります。 ※電源が入ってから映像が表示される間に、カ メラのズーム音がすることがありますが、故障 ではありません。 3. モニター部を固定される位置ま で持ち上げてくだい。これのカ タチで拡大読書器としてお使い ください。 日本語...
  • Página 124: 前後、左右へ読み進める

    Optelec Traveller HD 7.2 前後、左右へ読み進める トラベラーHD をあなたが読みたいものの上に置いて ください。 縦方向に読み進めるときは、ローラーを使ってトラベ ラーHD を前後に動かします(2a.)。 横方向に読み進めるときは、モニター部を左右へとス ライドさせます(2b.)。 日本語...
  • Página 125: モニターをたたむ

    Optelec Traveller HD 7.3 モニターをたたむ 1. トラベラーHD のモニターを上にして、倍率変 更ダイヤルがモニターの右側になる向きに、置 いてください。 2. トラベラーHD の手前の両側にある青い「ロッ ク解除ボタン」(ローラーの外側)を押してく ださい。 3. モニター部を中央の位置に戻し、モニター部の 枠を固定される位置まで両手で押し下げてたた んでください。自動で電源が切れます。 モニターの端をロック解除 ボタンに合わせる ※注意 モニターの折りたたみをするときは必ず青 いロック解除ボタンを押してください。無理に力を 加えてスクリーンを上下させないでください。 日本語...
  • Página 126: バッテリーの充電

    Optelec Traveller HD 8. バッテリーの充電 8.1 充電方法 AC アダプタ接続口(左側面):付属の AC アダプタ を、本体側面の「AC アダプタ接続口」につなぎます 。 次に、電源コンセントにつなぎます。 充電が始まると、「AC アダプタ接続口」の LED が、 黄色に点灯します。LED が黄色に点灯している間は、 充電中です。充電が終わると、LED が緑色になり点灯 します。LED が点滅する場合は、本体が高温になって いる可能性があります。15分ほど待ってから、もう 一度ACアダプタをつなぎなおしてみてください。 注意!充電には必ず付属の AC アダプタを使用してく ださい。他の AC アダプタは、充電池や本体を傷める 可能性があり、最悪の場合発火する危険性があります 。 8.2 待機モードと自動電源オフ機能 本機を、何も操作せずに一定の時間放置すると、自 動的に待機モードとなり、画面と照明 LED が消灯し...
  • Página 127: 電池残量の警告

    Optelec Traveller HD の時間に設定変更することができます。詳しくは、メ ニューの Power の項を参照してください。 初期設定では、待機モード=never に設定されていま すので自動電源オフ機能は働きません。有効にするた めには、待機時間の設定を never 以外に設定してくだ さい。 自動電源オフは5分間に設定されています。 8.3 電池残量の警告 電池残量が約5%を切ると、1分毎に充電警告 マークが約2秒間表示されます。電池が完全に無くな りますと、自動的に電源が切れます。 電池がなくなった場合は 8.1 に従って充電してくだ さい。 ※電池残量が少なくなると、画像が乱れることがあり ます。その場合は、電源を切って充電を行ってくださ い。 ※連続使用後すぐに AC アダプタを接続すると、LED が点滅し充電できない場合があります。温度上昇防止 の安全システムが作動しているためですので、約15 分間待って、本体の温度が下がってから充電してくだ さい。 ※十分に充電をした直後でも、電池残量が 100%と表 示をしない場合がありますが、故障ではありません。 日本語...
  • Página 128: ボタン・機能説明

    Optelec Traveller HD 9. ボタン・機能説明 電源ボタン(正面右上) 約2秒間の長押しで、電源の入り切りをしま す。起動が始まると、約 20 秒後に映像が表示 されます。 ※電源を入れた後にカメラのズーム音がする ことがありますが、故障ではありません。 倍率変更ダイヤル(正面右中央) 上へ回せば倍率が大きく、下へ回せば倍率が 小さくなります。 約 2.4 倍~約 30 倍まで調節することができま す。 ※約 2.4~約3倍までは、画面の上下が少し欠 けて、隅に黒い帯が表示されますが、これは 故障ではありません。約3倍以上にすると、 帯は表示されません。 ※ダイヤルを操作すると、カメラのズーム音 がすることがありますが、故障ではありませ ん。 ※まれに倍率を上げていくときに、色が淡く 表示されることがあります。倍率変更で色が 正常に戻らないときは、倍率を下げてから、 電源を入れ直してください。 ※ピントが合っていない状態で倍率変更の操 作をしても、倍率が変わらないことがありま す。 ピントが合ってから、倍率を変更してくだ 日本語...
  • Página 129 Optelec Traveller HD さい。 モード切換ボタン(正面左中央) このボタンを押すと、以下のカラーモードに 切り換えるがことができます。 カラーモード ハイコントラストモード1:初期設定は白黒 ハイコントラストモード2:初期設定は白黒 反転 ハイコントラストモード3:初期設定は非表 示 ハイコントラストモード4:初期設定は非表 示 ライトの入切 (正面左中央) モード切換ボタンを約2秒間長押しするとラ イトを消すことができます。ライトの反射を 排除することができます。もう一度このボタ ン短く押すと次のモードに切り替わり、ライ トが再点灯します。消灯の状態で約2秒間ボ タンを押すと照明を点灯しますが、次のモー ドには切り替わりません。 シャッターボタン(正面・右下) シャッターボタンを押すと、画像を一時静止 します。再度ボタンを押すと動画に戻ります 。 静止画状態で、シャッターボタンを約2秒間 日本語...
  • Página 130 Optelec Traveller HD 長押しすると表示されている画像を 1,000 枚ま で保存します。保存には約 10 秒かかり、保存 中はマークが表示されます。保存後は動画に 戻ります。 メニューボタン(正面・左上) 約2秒間長押しするとメニュー画面を表示し ます。 ライン表示ボタン(正面・左下) ライン表示ボタンを約2秒押すと画面上にラ インが表示され、機器が読みたいものの上に 正しく置かれているか解りやすくなります。 もう一度押すとラインは消えます。 ラインの位置調整 ライン表示中にライン表示ボタンを約2秒間 長押ししすると位置調整できるラインが点滅 し、上下に移動できることを示します。ライ ン点滅中にライン表示ボタンを押すたびに、 上・中・下の位置にラインを移動できます。 お好みの位置にラインを設定したら、約5秒 後に点滅が止まり、ラインの位置調整が終了 します。 日本語...
  • Página 131: メニューでできること

    Optelec Traveller HD 10. メニューでできること 充電池の状態とファームウェアバージョンの確認 ※ 電気残量マークおよび%には、多少の誤差があります。 保存した画像の表示と削除 画面の明るさの変更 電源の入り切りや、待機状態の時間などの設定変更 効果音の入り切り 被写体を照らすライトの点灯/消灯の切換 ハイコントラストモードの色の変更 工場出荷状態にリセット 日本語...
  • Página 132: メニューの画面起動

    Optelec Traveller HD 10.1 メニューの画面起動 メニューボタンを約2秒長押しするとメニ ュー画面が表示されます。 10.2 メニュー画面での操作 ライン表示ボタン・メニューボタンで、メ ニュー項目の移動をし、モード切換ボタン で、メニュー項目を選択します。選択項目 は、ライン表示ボタン・メニューボタンで 変更できます。シャッターボタンで、ひと つ前のメニューに戻ります。 10.3 メニュー画面の終了 メニュー画面を終了する時は、シャッター ボタンを押してください。 日本語...
  • Página 133: メニュー: Information

    Optelec Traveller HD メニュー: Information このメニューでは、充電池の残量やファームウェアバ ージョンを確認することができます。設定を変更する ことはできません。メニュー項目の1番最初に表示さ れます。 メニュー: Images このメニューには、3つのサブメニューがあります。 - 「view」 : 保存した画像を見る - 「delete」 : 保存した画像を削除する - 「delete all」: 保存した全ての画像を削除する サブメニュー 「view」: 保存した画像を見る方法 - メニューボタンを約2秒長押しし、メニ ュー画面を表示させます。 - メニューボタンまたはライン表示ボタン で項目を切り換えて、「images」を表示 させ、モード切換ボタンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「view」をモード切換ボタンで選択 すると画面の右側に縮小された画像が表示されま 日本語...
  • Página 134 Optelec Traveller HD す。複数の画像が保存されている場合は、メニュ ーボタンまたはライン表示ボタンで、画像を選択 します。モード切換ボタンを押すと画面全体に選 択した画像が表示されます。 ※保存した画像を拡大・縮小することはできませ ん。 ※次の保存した画像を選択するときは、もう一度 メニューから操作してください。縮小した画像に 戻る操作方法はありません。 - 動画状態に戻る時は、シャッターボタンを押して ください。 サブメニュー 「delete」 保存した画像を削除する方法 - メニューボタンを約2秒長押しし、メニ ュー画面を表示させます。 - メニューボタンまたはライン表示ボタン で項目を切り換えて、「images」を表示させ、モ ード切換ボタンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「delete」を、モード切換ボタンで 選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、削除したい画像を選び、モード切換 ボタンで選択します。 日本語...
  • Página 135 Optelec Traveller HD - もう一度、モード切換ボタンを押すと選択した画 像を削除します。削除することをキャンセルする 時は、シャッターボタンを押してください。 - シャッターボタンを押すとひとつ前の選択項目に 移動ができます。 サブメニュー 「delete all」 保存した全ての画像を削除する方法 - メニューボタンを約2秒長押しし、メニ ュー画面を表示させます。 - メニューボタンまたはライン表示ボタン delete で項目を切り換えて、「images」を表示 させ、モード切換ボタンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「delete all」を、モード切換ボタン で選択します。 - もう一度、モード切換ボタンを押すと全ての画像 を削除します。削除することをキャンセルする時 は、シャッターボタンを押してください。 - シャッターボタンを押すとひとつ前の選択項目を 移動ができます。 ※削除中は、「Deleting images Please wait・・・」 と表示されます。 ※全てのイメージを削除するには、少し時間がか...
  • Página 136: メニュー: Brightness

    Optelec Traveller HD メニュー: Brightness このメニューでは、画面の明るさを変更することがで きます。 設定方法: - メニューボタンを約2秒長押しし、メニュー画面 を表示させます。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「brightness」を表示させ、モード 切換ボタンで選択します。 - メニューボタンまたはライン表示ボタンで画面の 明るさを5段階に変更できます。初期設定は[5] です。 - モード切換ボタンを押すと、選んだ設定が保存さ れます。 - メニュー画面を終了する時は、シャッターボタン を押してください。 メニュー: Power このメニューには、4つのサブメニューがあります。 Standby : 待機時間設定(待機/省電力モード) 「 」 Power off : 自動電源オフ設定 「 」 Open : モニターを起こすことに連動する電源...
  • Página 137 Optelec Traveller HD Close : モニターをたたむことに連動する電源 「 」 設定 サブメニュー「Standby」 本機は電力節約のための待機(省電力)モ ードという機能があり、このメニューでは 、待機モードに入るまでの放置時間を設定 できます。待機モードに入った場合、メニューボタン、 モード切換ボタン、ライン表示ボタン、シャッターボ タンのいずれかを押すと通常の状態に戻ります。初期 設定では、「never」に設定されていますので待機モ ードの機能は働きません。 設定方法: - メニューボタンを約2秒長押しし、メニュー画面 を表示させます。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「power」を表示させ、モード切換 ボタンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「standby」を、モード切換ボタンで 選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、 好みの時間を選び、モード切換ボタンを押すと設定 されます。「never」を選ぶと、待機モード が保存 はオフとなります。 日本語...
  • Página 138 Optelec Traveller HD - シャッターボタンを押すとひとつ前の選択項目に 移動ができます。メニュー画面を終了する時は、 もう一度シャッターボタンを押してください。 サブメニュー 「Power off」 本機を一定時間何も操作せずに放置した場 合に待機モードになり、その後、さらに放 置した場合に自動的に電源が切れるまでの 時間を設定することができます。初期設定では、電源 オフ=5分に設定されていますが、待機時間が never に設定されているため、自動電源オフ機能は働きませ ん。自動電源オフ機能を有効にするには、待機時間の 設定を never 以外に設定してください。 設定方法: - メニューボタンを約2秒長押しし、メニュー画面 を表示させます。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「power」を表示させ、モード切換 ボタンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「power off」を、モード切換ボタン で選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、好みの時間を選び、モード切換ボタ ンを押しますと、設定が保存されます。「never」 を選ぶと、自動電源オフ設定はオフとなります。 日本語...
  • Página 139 Optelec Traveller HD - シャッターボタンを押すとひとつ前の選択項目に 移動ができます。メニュー画面を終了する時は、 もう一度シャッターボタンを押してください。 サブメニュー 「Open」 本機のモニターを起こすことと連動して電 源が入るように設定することや、逆に電源 が入らないように設定することができます 。初期設定では、電源が入る「power on」に 設定されています。 設定方法: - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「power」を表示させ、モード切換 ボタンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「open」を、モード切換ボタンで選 択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「power on」か「nothing」を表示さ せ、モード切換ボタンで選択すると、設定が保存 されます。「nothing」を選ぶと、モニターを起こ したときに連動して、電源が入らなくなります。 シャッターボタンを押すとひとつ前の選択項目を 移動ができます。メニュー画面を終了する時は、 もう一度シャッターボタンを押してください。 日本語...
  • Página 140 Optelec Traveller HD サブメニュー「Close」 モニターをたたむことに連動して電源が切れ る設定や、逆に電源が切れないなどに設定す ることができます。初期設定では、電源が切 れる「power off」に設定されています。 設定方法: - メニューボタンを約2秒長押しし、メニュー画面 を表示させます。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「power」を表示させ、モード切換 ボタンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「open」を、モード切換ボタンで選 択します。 - メニューボタンまたはライン表示ボタンで項目を 切 り 換 え て 、 「 power off 」 か 「 standby 」 か 「 nothing」を表示させ、モード切換ボタンで選択す...
  • Página 141 Optelec Traveller HD - シャッターボタンを押すとひとつ前の選択項目に 移動ができます。メニュー画面を終了する時は、 もう一度シャッターボタンを押してください。 メニュー: Sound このメニューでは、効果音(ビープ音)を、鳴らす か、鳴らさないかを設定します。初期設定では、鳴 る「on」に設定されています。 ※効果音は、電源 ON/OFF 時、待機時間経過後、自 動電源オフ時、バッテリー切時、画像保存時に鳴り ます。 「off」に設定すると、すべての効果音が鳴らなくな ります。 設定方法: - メニューボタンを約2秒長押しし、メニュー画面 を表示させます。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「sound」を表示させ、モード切換 ボタンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「on」か「off」を選び、モード切換 ボタンで選択します。 - メニュー画面を終了する時は、シャッターボタン を押してください。 日本語...
  • Página 142 Optelec Traveller HD メニュー: Light このメニューでは、背面の LED ライトを点灯させる か、消灯するかを設定します。初期設定では、点灯す る「on」に設定されています。 設定方法: - メニューボタンを約2秒長押しし、メニュー画面 を表示させます。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「light」を表示させ、モード切換ボ タンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「on」か「off」を選び、モード切換 ボタンで選択します。 - メニュー画面を終了する時は、シャッターボタン を押してください。 ※「on」「off」の設定に関係なく、モード切換ボタ ンを長押しすると、照明 LED の点灯/消灯を切り換 えることができます。 ※「off」に設定していると、 電源を入れたときに LED ライトは点灯しません。 日本語...
  • Página 143 Optelec Traveller HD メニュー: Color 本機は、4つのハイコントラストモードがあり、背景 と文字の色を設定で変更することができます。なお、 ハイコントラストモード(1~4)の内、2、3、4 は表示しない「X」を選ぶことができます。 設定方法: - メニューボタンを約2秒長押しし、メニュー画面 を表示させます。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、「color」を表示させ、モード切換ボ タンで選択します。 - メニューボタンまたはライン表示ボタンで項目を 切り換えて、変更したいハイコントラストモード (1~4)を表示させ、モード切換ボタンで選択 します。 ・ メニューボタンまたはライン表示ボタンで項目を 切り換えて、好みの組み合わせを選び、モード切 換ボタンを押すと、設定が保存されます。尚、2 、3、4については、「X」を選ぶと、そのモー ドが表示されなくなります。 - シャッターボタンを押すとひとつ前の選択項目に 移動ができます。メニュー画面を終了する時は、 もう一度シャッターボタンを押してください。 カラーコンビネーションのリスト - Greyscale (モノクロ) - White – Black (白―黒)...
  • Página 144 Optelec Traveller HD - Black – Yellow (黒―黄) - Yellow – Black (黄―黒) - Black – Green (黒―緑) - Green – Black (緑―黒) - Blue – Yellow (青―黄) - Yellow – Blue (黄―青) - Blue – White (青―白) - White – Blue (白―青)...
  • Página 145 Optelec Traveller HD 11. 仕様 カメラ フルHD (画像 1920 x 1080) 倍率 約 2.4 倍~約 30 倍 カラー・白黒・白黒反転 カラーモード (カラー以外は設定で変更可) 液晶 13.3 インチTFTモニタ 外形寸法 36.5×24.0×4.9 ㎝ ACアダプタ(12V/3A)、バッテ 電源 リー リチウムイオンバッテリ バッテリ 約4時間充電 約 2.5~3時間連続使用 重量 1995g 奨励使用温度 10℃~35℃ 日本語...
  • Página 146 Optelec Traveller HD 12. 保証とアフターサービス 1. 修理、お取扱い、お手入れなどのご相談アフターサ ービスについては、お買い上げの販売店または株式 会社タイムズコーポレーションのお客様相談室にお 申し付けください。 2. 保証内容は、別添付の保証書に準拠します。保証書 にお買い上げ日、販売店名が記入されていることを お確かめください。 3. 保証対象は本体のみで、バッテリーなどの消耗品や 、AC アダプタなどの付属品は保証対象ではありま せん。 4. 人工照明の下で本機を使用する場合、画面に縞模様 が表示される場合があります。これは照明と本機内 蔵カメラの周波数が同期するために起こる現象で、 故障ではありません。 5. 保証期間中の液晶モニターの不良画素について、10 個以下の不良画素は保証対象ではありません。 6. 修理を依頼される際は、「使用上のご注意」をはじ め、取扱説明書の内容を再度ご確認いただき、なお 異常のある場合は、必ず本体への電源供給を停止し 、本体の電源を切ってから、お買い上げの販売店に または株式会社タイムズコーポレーションのお客様 相談室にご連絡ください。 7. 不具合や修理のご連絡をいただく際は、ご住所、お 名前、製品名、ご購入日、不具合内容、不具合が発 生した際の状況などを、できるだけ詳しくお伝えく ださい。 日本語...
  • Página 147 Optelec Traveller HD 8. 修理をご依頼いただく際は、本体の電源を切り、製 品に保証書を添えてご持参もしくは送付してくださ い。 9. 修理料金は、技術料、部品代、送料、出張料などで 構成されています。技術料は故障箇所の診断、修理 および部品交換、調整、修理完了時の点検などの作 業にかかる費用です。部品代は、修理に使用した部 品および補助材料代です。送料は、修理品を返送す る際などにかかる費用です。出張料は、製品のある 場所にスタッフを派遣する場合の費用です。 日本語...
  • Página 148 Optelec Traveller HD 13. お客様相談室 フリーダイヤル: 0120-886610 対応時間:平日 9:00~12:00 13:00~17:30 (土曜・日曜・祝日は休み) Optelec 製造元: 輸入販売元: 株式会社タイムズコーポレーシ ョン 〒665‐0051 兵庫県宝塚市高司1-6-11 TEL:0797‐74‐2206 FAX:0797‐73‐8894 URL:http://www.times.ne.jp Email:info@times.ne.jp 日本語...
  • Página 149: Optelec Offices Worldwide

    Optelec Traveller HD Optelec Offices Worldwide | Optelec Kantoren | Les Bureaux Internationaux d’Optelec | Optelec en el Mundo | Optelec Weltweit Optelec Europe Optelec U.S. Breslau 4 11800 31 Court North 2993 LT Barendrecht, St. Petersburg, FL 33716 The Netherlands U.S.A.
