- Página 1 GUÍA DEL USUARIO Medidor de Salinidad Medidor de calidad de agua estilo pluma Modelo EC170 ...
-
Página 2: Introducción
Agradecemos su compra del medidor de calidad del agua estilo pluma de Extech; el Modelo EC170 mide Salinidad y temperatura. Por seguridad, el instrumento está dentro de una caja hidrófuga IP65. Este medidor se embarca probado y calibrado y con uso apropiado le proveerá muchos años de servicio confiable. Por favor Visite nuestra página en Internet (www.extech.com) para descargar la versión más reciente de esta Guía del Usuario, actualizaciones de producto y Soporte al Cliente. Características Carcasa impermeable IP65 Capacidad de escala automática y escala manual Pantalla doble con ATC (compensación automática de temperatura) Retención de datos para inmovilizar las lecturas desplegadas Indicador de batería débil Apagado automático para máximo ahorro de batería Unidades de temperatura de medición conmutables ( C / F) Función de calibración multipunto y un punto De bolsillo, accionado por cuatro (4) baterías LR44 Materiales suministrados Medidor EC170 Cuatro (4) baterías botón LR44 Manual de operación (impreso, mini disco y disponible en línea en www.extech.com) EC170-EU-SP V1.1 7/13... -
Página 3: Instalación De La Batería
El medidor se embarca con las cuatro (4) LR44 baterías sin instalar. El usuario debe instalar las baterías antes de usar el medidor. Consulte el diagrama anexo. Desenrosque la tapa del compartimiento de la batería (arriba del medidor) en dirección contra reloj. Tenga cuidado de no perder el empaque negro. Instale cuidadosamente las cuatro (4) baterías LR44, observando la polaridad. Reemplace la tapa del compartimiento de la batería. Por favor retire las baterías cuando el medidor no esté en uso durante largo tiempo. Nunca deseche las baterías usadas o baterías recargables en la basura de la casa. Como consumidores, los usuarios están obligados por ley a llevar las pilas usadas a los sitios adecuados de recolección, la tienda minorista donde se compraron las baterías, o dondequiera que se venden baterías. Disposición: No deseche este instrumento en la basura de la casa. El usuario está obligado a llevar los dispositivos al final de su vida útil a un punto de recolección designado para el desecho de equipos eléctricos y electrónicos. Otros recordatorios de seguridad de baterías a. Nunca deseche las baterías en el fuego. Las baterías pueden explotar o derramar. b. Nunca mezcle tipos distintos de baterías. Siempre instale baterías nuevas del mismo tipo. EC170-EU-SP V1.1 7/13... -
Página 4: Descripción Del Medidor

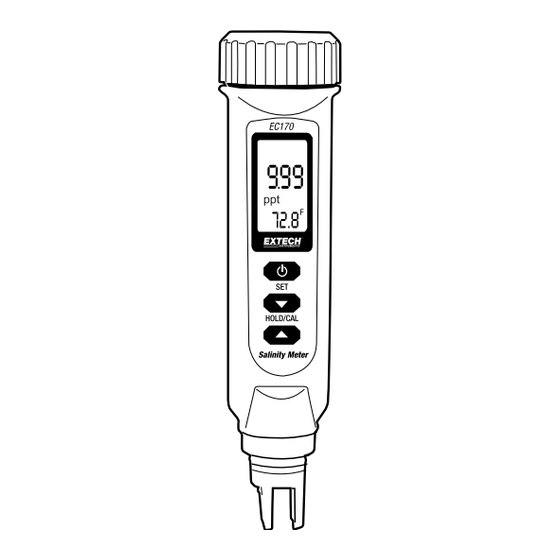

Descripción del medidor Compartimiento de la batería Pantalla Teclado Electrodo Cubierta protectora del electrodo Descripción de pantalla Icono de retención de datos Unidades de micro y mili‐Siemens (no utilizado en este medidor) Lectura de medición principal Partes por mil unidades de salinidad (en este medidor no se utiliza ppm partes por millón) Lectura de temperatura Unidades de temperatura de medidas Indicador de carga de la batería Icono de calibración Descripción del teclado Botón ON/OFF y SET Botón flecha abajo, retención de datos y calibración Botón flecha arriba EC170-EU-SP V1.1 7/13... -
Página 5: Operación
5. Presione y sostenga el botón flecha ARRIBA, el número 1 (escala 1) aparecerá en la parte inferior derecha de la pantalla LCD y 'ran' (rango/escala) aparecerá en el centro de la pantalla LCD. 6. Suelte el botón y el medidor será forzado a Escala 1. 7. Presione y sostenga de nuevo el botón flecha ARRIBA, el número 2 (escala 2) aparecerá en la parte inferior derecha de la pantalla LCD y 'ran' (rango/escala) aparecerá en el centro de la pantalla LCD. 8. Suelte el botón y el medidor será forzado a Escala 2. 9. Presione y sostenga el botón flecha ARRIBA otra vez, 'ATo' aparecerá en la zona inferior de la LCD indicando que el medidor está de nuevo en el modo de escala AUTO. 10. Suelte el botón para poner fin a la sesión de ajuste de escala o vuelva al paso 1 y repita el proceso. Preparaciones para medición, notas y consideraciones La precisión se proporciona como % de la escala completa; por lo tanto, usar la escala más baja dará la mejor precisión. La pantalla del medidor indicará el error E02 o E03 si el valor medido es menor (E02) o mayor (E03) a los límites especificados del medidor. Si esto sucede, por favor seleccione otra escala como se indica en el párrafo anterior sobre escala manual. El coeficiente de temperatura es fijo y no se puede ajustar. La temperatura de la normalización (de referencia) es fija (25 C); el valor nominal es el correcto para la mayoría de aplicaciones. Enjuague el sensor con agua desionizada o destilada antes de usar para quitar impurezas que puedan estar adheridas al electrodo. Si el medidor ha estado sin uso durante largo tiempo, remoje el bulbo del electrodo cuando menos 30 minutos antes de usar. EC170-EU-SP V1.1 7/13... -
Página 6: Medición De Salinidad
Al tomar una medida, agite suavemente el sensor para crear una muestra homogénea. Deje pasar unos cuantos segundos para que el sensor y la muestra alcancen el equilibrio de temperatura. Idealmente, espere 15 minutos para lograr la máxima precisión y mejor compensación de temperatura. El icono unidad de medida destella en pantalla mientras transcurre la estabilización en modo de medición. Al alcanzar la estabilidad el icono dejará de destellar. Presione el botón HOLD para congelar la lectura indicada. Presione de nuevo para destrabar el indicador. Medición de salinidad 1. Lea la sección Preparación de medición antes de continuar 2. Inserte el electrodo en la muestra asegurando que el electrodo quede totalmente sumergido. 3. Agite lentamente la solución con el electrodo para eliminar las burbujas de aire. 4. El medidor usa la utilería escala Auto para encontrar la escala apropiada y, a continuación muestra la lectura de salinidad en el centro de la pantalla LCD y la lectura de temperatura en la zona inferior de la LCD en dígitos más pequeños. Terminar una sesión de medición Después de una sesión de medición: Enjuague el electrodo con agua desionizada o destilada y almacenar seco. Coloque la cubierta protectora sobre el electrodo para guardar. Si la unidad no será usada durante períodos largos, quite y guarde las baterías por separado. Apagado automático (modo en espera) El medidor se apagará automáticamente después de 20 minutos de inactividad. Para desactivar el modo de suspensión temporal: Con el instrumento apagado, presione y sostenga simultáneamente los botones SET y HLD/CAL hasta que el icono ‘n’ aparezca en la pantalla. Suelte los botones y el medidor encenderá. El medidor permanecerá encendido hasta que el usuario lo apague manualmente. El medidor regresa al modo de 'Suspensión temporal activa' después de que se le apaga. EC170-EU-SP V1.1 7/13... -
Página 7: Modo Configuración
Parámetro P3: Restaurar parámetros de fábrica Este parámetro se puede usar para restablecer la configuración a la condición de fábrica. 1. Si continua del parámetro P1, vaya directo al paso 2, más delante. Si comienza desde el modo de operación normal, presione y sostenga el botón SET durante al menos 2 segundos hasta que en la pantalla del medidor aparezca el icono 'Px' (x = dígito del parámetro de configuración) y luego utilice los botones de flecha para desplazarse hasta el icono P3. El icono ‘rSt’ estará visible sobre el icono P3. 2. En la pantalla P3.0 'rSt' presione el botón SET momentáneamente; un 'y' o un 'n" destellará. 3. Use los botones de flecha para seleccionar ‘y’ para SI RESTABLECER o ‘n’ para NO RESTABLECER. 4. Presione brevemente el botón SET para confirmar la configuración. 5. Presione y sostenga el botón SET durante cuando menos 2 segundos para regresar al modo de operación normal o use los botones de flecha arriba para cambiar al Parámetro P4 (ver a continuación:). Parámetro P4: Repaso de calibración para las concentraciones de la Escala 1 y la Escala 2 1. Si continua del parámetro P3, vaya directo al paso 2, más delante. En modo operación normal, presione y sostenga el botón SET durante cuando menos 2 segundos hasta que aparezca en pantalla el icono ‘Px’ (x = dígito del parámetro de ajuste y luego continúe al paso 2, más delante. 2. Use los botones de flecha para ir al icono P4.0 si es necesario. El icono ‘CAL’ estará visible sobre el icono P4.0. 3. Presione brevemente el botón SET para ver la concentración de calibración de la escala 1. El icono P4.0 cambia a P4.1. Si la pantalla indica guiones (‐ ‐ ‐) significa que no ha calibrado el medidor. 4. Presione el botón flecha arriba para ir a la pantalla P4.2. El valor desplegado representa la concentración de calibración de la escala 2 Si la pantalla indica guiones (‐ ‐ ‐) significa que no ha calibrado el medidor. EC170-EU-SP V1.1 7/13... -
Página 8: Calibración
Programa de calibración La calibración es necesaria y se debe hacer regularmente. Si la medición a mediados de los rangos de calibrar el medidor al menos una vez por mes y remojo la sonda en agua desionizada o destilada durante 15 minutos antes de cada uso. Si mide en entornos de temperaturas extremas, o en el rango bajo de la escala de medición, calibre el medidor cuando menos una vez por semana. Selección del estándar de calibración Para obtener los mejores resultados, seleccione un estándar de calibración muy similar a la muestra esperada. De otra manera, use un valor de solución para calibración que sea aproximadamente 2/3 de la escala de medición esperada completa. Recuerde que no debe volver a utilizar las soluciones de calibración; contaminantes en la solución afectarán a la calibración y la exactitud. Procedimiento de calibración para salinidad Introduzca la sonda en agua desionizada o destilada durante aproximadamente 30 minutos para enjuagar la sonda. Seleccione el estándar de cloruro de sodio más cercano a la escala de la medida esperada. Llene dos vasos de muestra separados y limpios con solución estándar a una profundidad de al menos 3 cm (1.2 ") cada uno. Encienda el medidor. Enjuague el sensor en uno de los vasos con solución de calibración; agitando el sensor suavemente. El enjuague es para eliminar contaminantes que podrían afectar a la calibración y causar errores de medición. Sumerja la sonda enjuagada en el otro vaso de solución muestra. Golpee suavemente el electrodo en la muestra para quitar las burbujas de aire. Deje que la sonda se estabilice a la temperatura de la solución. Presione y sostenga el botón HOLD/CAL (aproximadamente 2 segundos) hasta que el valor de salinidad y el icono 'CAL' comiencen a destellar en la pantalla LCD. Utilice los botones de flecha para ajustar el valor mostrado para que coincida con el valor de la solución estándar. La lectura de salinidad se puede ajustar ± 30% del valor detectado. Los valores que difieren más de ± 30% del valor detectado indica que el electrodo necesita ser limpiado. EC170-EU-SP V1.1 7/13... -
Página 9: Mantenimiento
10. Tenga en cuenta que en los casos donde la lectura de salinidad está fuera del marco de ± 30%, la pantalla del medidor se puede congelar y no permitir al usuario volver al modo de funcionamiento normal. En este caso, retire una de las baterías para apagar el medidor y no utilice el medidor de nuevo hasta que haya limpiado o reemplazado el electrodo. Mantenimiento • Mantenga los electrodos de medición del medidor limpio. Entre las medidas, enjuague el electrodo con agua desionizada o destilada. Si el electrodo ha sido expuesto a un disolvente inmiscible en agua, limpiarlo con un disolvente miscible en agua, por ejemplo, El etanol y luego enjuague cuidadosamente con agua. • Guarde el electrodo con cuidado. Antes de almacenar, lavar cuidadosamente con agua desionizada o destilada y almacenar seco. Solución de problemas No enciende Presione el botón de encendido durante cuando menos 100mS para encender el medidor. Compruebe que las baterías estén bien instaladas, haciendo buen contacto y polaridad correcta. Reemplace las baterías si es necesario. Quite y reemplace las baterías. La pantalla se apaga Esto es normal cuando el apagado automático está activo. Reemplace las baterías si es necesario. Burbujas de aire adheridas al electrodo Agite vigorosamente el electrodo sumergiéndolo en la solución en ángulo oblicuo. La inmersión vertical en la solución puede causar la adherencia de burbujas de aire. Muy suavemente golpee el electrodo en el fondo del vaso de solución mientras agita. Puede soplar aire sobre el electrodo antes de la inmersión en la solución. EC170-EU-SP V1.1 7/13... -
Página 10: Configuraciones Predeterminadas
E03 El valor de temperatura Verifique de nuevo a temperatura ambiente Si el está bajo la escala problema persiste, repare el medidor permisible o circuito de temperatura dañado Configuraciones predeterminadas Tipo Parámetro Predeterminado Notas P1.0 Seleccionar °C/°F °C Unidades de temperatura P3.0 Regresar a configuración NO Seleccione SI (YES) para predeterminada de fábrica regresar a configuración de fábrica P4.1 ‐‐‐‐‐ Datos de calibración para la Escala 1 Revisión de los datos de calibración anteriores P4.2 ‐‐‐‐‐ Datos de calibración para la Escala 2 EC170-EU-SP V1.1 7/13... -
Página 11: Especificaciones
Calibración Calibración de un punto por escala Apagado automático Después de 20 minutos de inactividad Retención de datos Inmoviliza la lectura desplegada Compensación automática de temperatura (CAT) 0 a 50° C (32 a 122 °F) Hidrófugo Clasificado IP65 Coeficiente de temperatura Coeficiente de temperatura NaCl incorporado Condiciones de operación Temperatura: 0 a 50°C (32 a 122°F); <80%RH Condiciones de almacenamiento Temperatura: 0 a 60°C (32 a 140°F); <90%RH Temperatura de normalización Fijo en 25°C (77°F) Indicadores de estado Fuera de escala (‐‐‐‐) y batería débil Fuente de energía Cuatro (4) baterías LR44 tipo botón Dimensiones Medidor: 165 x 35 x 32mm (6.5 x 1.4 x 1.3”) L CD: 30 x 18mm (1.2 x 0.7”) Peso 115g (4 oz.) Copyright © 2013 FLIR Systems, Inc. All rights reserved including the right of reproduction in whole or in part in any form www.extech.com EC170-EU-SP V1.1 7/13...
