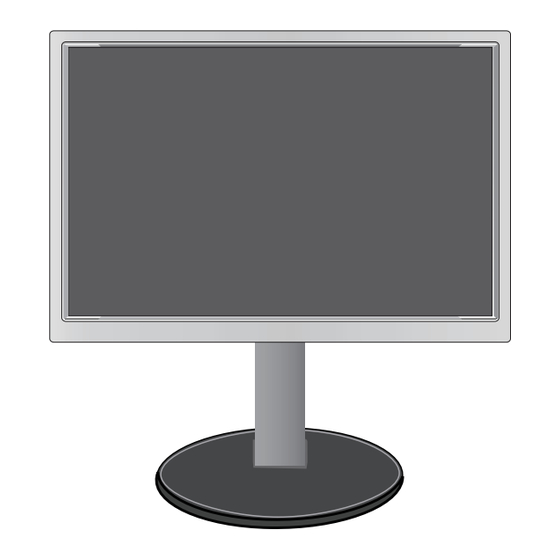

Guía del usuario W2442PA o olvide leer las Precauciones importantes antes de utilizar este producto. Conserve el CD de la Guía del usuario en un sitio accesible como referencia para el futuro. onsulte la etiqueta adjunta al producto y transmita esta información a su...
Precauciones importantes Esta unidad se diseñó y fabricó para garantizar la seguridad personal; sin embargo, el uso inadecuado de la unidad puede causar descargas eléctricas o riesgo de incendios. Con el fin de permitir un funcionamiento correcto de todas las opciones de seguridad incorporadas en esta pantalla, respete las siguientes normas básicas para su instalación, uso y mantenimiento.
Precauciones importantes No utilice esta pantalla cerca del agua como en una bañera, un lavabo, un fregadero, en suelo mojado o cerca de una piscina. Las pantallas incluyen aberturas de ventilación para permitir la expulsión del calor que generen durante el funcionamiento. En caso de bloqueo de estas aberturas, el calor acumulado puede causar fallos o incluso incendios.
Conexión de la pantalla Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Instalación de la base de soporte Coloque el monitor sobre un cojín o paño suave con la parte frontal hacia abajo. Ensamblar la Base de Soporte en el Cuerpo del Soporte.
Conexión de la pantalla Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Colocación de la pantalla Ajuste la posición del panel de diferentes formas, para conseguir la máxima comodidad.
Conexión de la pantalla Uso de la función Pivot Fije el monitor hasta su altura máxima para utilizar la función Pivot. Vertical y horizontal: Puede girar el panel 90˚ en el sentido de las agujas del reloj. Tenga cuidado y evite el contacto entre la parte superior del monitor y la base del soporte cuando gire la pantalla para acceder a la función Pivot.
Conexión de la pantalla Uso del ordenador Asegúrese de apagar el ordenador y el producto. Conecte el cable como aparece en el diagrama siguiente desde Conecte el cable del DVI-D NOTA Esta es una imagen simplificada de la parte posterior. Conecte el cable D-sub (ordenador) Esta vista de la parte posterior es la de un modelo general;...
Conexión de la pantalla • Conexión de Audio y Video Para escuchar el sonido, conectar el cable de video y audio correctamente. Monitor Escena de conexión Conexión Usar el cable de audio Conexión Usar el cable de audio Conexión No es necesario que el cable de audio de HDMI señal incluye datos de Cable de audio...
Conexión de la pantalla Usar el sostenedor del cable Si desea utilizar el soporte del cable para unir los cables, sírvase pasarlos como se muestra a continuación. Ya que, si no desea hacerlo, usted no podrá utilizar la función Pívot adecuadamente. Porta-cables...
Funciones del panel de control Controles del panel frontal Botón 4 : 3 in Wide Permite ajustar el tamaño de la pantalla en visualización. (4 : 3 EN AMPLIO) • AMPLIO : la fuente de vídeo se visualizará a pantalla completa. •...
Página 11
Así se ajustará automáticamente la imagen en pantalla al tamaño de resolución de pantalla actual (modo de presentación). El mejor modo de pantalla es W2442PA: 1920 x 1080 Botón de alimentación Utilice este botón para encender o apagar la pantalla. Indicador de Este indicador se ilumina en azul cuando el alimentación...
Ajuste de los controles de la presentación en pantalla (OSD) Ajuste de la pantalla Ajustar el tamaño de la imagen, la posición y los parámetros de funcionamiento de la pantalla resulta rápido y sencillo con el sistema de control de la presentación en pantalla. A continuación se muestra un breve ejemplo para que se familiarice con el uso de los controles.
Ajuste y selección de la presentación en pantalla (OSD) En la siguiente tabla se indican todos los menús de control, ajuste y configuración de la presentación en pantalla. : ajustable R : Entrada RGB * : únicamente para entrada RGB/DVI D : Entrada DVI ** : únicamente para entrada HDMI H : Entrada HDMI...
Página 14
Ajuste y selección de la presentación en pantalla (OSD) Anteriormente se detalló el procedimiento para seleccionar y ajustar un elemento con el sistema OSD. A continuación se enumeran los iconos, los nombres de icono y las descripciones de todos los elementos que se muestran en Menu.
Página 15
Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción CUADRO Entrada RGB/DVI Para ajustar el brillo de la pantalla. BRILLO Para ajustar el contraste de la pantalla. CONTRASTE Ajuste su propio valor gamma:50/0/50 GAMMA En el monitor, los valores gamma altos muestran imágenes más blanquecinas, mientras que con los valores bajos se consiguen imágenes con un mayor...
Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción POSICIÓN Para mover la imagen hacia arriba o HORIZONTAL hacia abajo. Para mover la imagen hacia arriba o VERTICAL hacia abajo. MENU : Salir : Disminución : Aumento SET : Seleccione otro submenú...
Página 17
Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción PELÍCULA Para imágenes con animación de vídeos o películas. INTERNET Para imágenes con texto (procesamiento de textos, etc.) (únicamente para entrada RGB/DVI) INTERNET JUEGO Para imágenes de juego. (Únicamente para entrada HDMI) NORMAL Bajo condiciones de funcionamiento normales.
Página 18
Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción AJUSTES Para minimizar las barras o bandas RELOJ verticales del fondo de la pantalla. El tamaño horizontal de la pantalla también cambiará. Para ajustar el enfoque de la pantalla. FASE Este elemento le permite quitar el ruido horizontal y hacer más nítida o con un trazo...
Página 19
Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción SETUP IDIOMA Para seleccionar el idioma en el que aparecerán los nombres de los controles. POSICIÓN Para ajustar la posición de la ventana OSD en pantalla. Si la salida de la tarjeta de vídeo no BALANCE DE cumple las especificaciones requeridas, BLANCOS...
Solución de problemas Compruebe lo siguiente antes de llamar al servicio técnico. No aparece ninguna imagen ¿Está conectado el cable • Compruebe si el cable de alimentación está de alimentación de la correctamente conectado a la toma de pantalla? corriente. ¿El indicador de •...
Solución de problemas La imagen en pantalla no es correcta La posición en • Pulse el botón AUTO/SET para ajustar pantalla no es automáticamente la imagen en pantalla con la correcta. configuración ideal. Si los resultados no son satisfactorios, ajuste la posición de la imagen con los iconos H position y V position de la presentación en pantalla.
Página 22
Solución de problemas La imagen en pantalla no es correcta El color de la pantalla • Compruebe si el cable de señal está conectado es monocromo o correctamente y utilice un destornillador para anormal. asegurarlo, si es preciso. • Asegúrese de que la tarjeta de vídeo está insertada correctamente en la ranura.
Especificaciones W2442PA LCD de pantalla plana con TFT de matriz activa de 24 pulgadas (60,9 cm) Pantalla Revestimiento antideslumbrante Tamaño de la diagonal visible: 60,9 cm Píxeles por pulgada de 0,276 X 0,276 mm Frecuencia Horizontal Analógico: 30 – 83 kHz (automático) Sincronismo de Digital: 30 –...
Especificaciones Modos preestablecidos (resolución) Tiempo del Temporizador RGB/DVI Frecuencia Horizontal Frecuencia vertical Modos de pantalla (resolución) (kHz) (Hz) 31,468 720 x 400 31,469 640 x 480 37,500 640 x 480 37,879 800 x 600 46,875 800 x 600 48,363 1024 x 768 60,123 1024 x 768 67,500...
Instalación de la placa de montaje en pared Este producto cumple las especificaciones de la placa de montaje en pared o el dispositivo de intercambio. Coloque el monitor sobre un cojín o paño suave con la parte frontal hacia abajo. Separe el soporte después de separar los cuatro tornillos utilizando un destornillador como se muestra en la figura.
