Manual del Tractorista

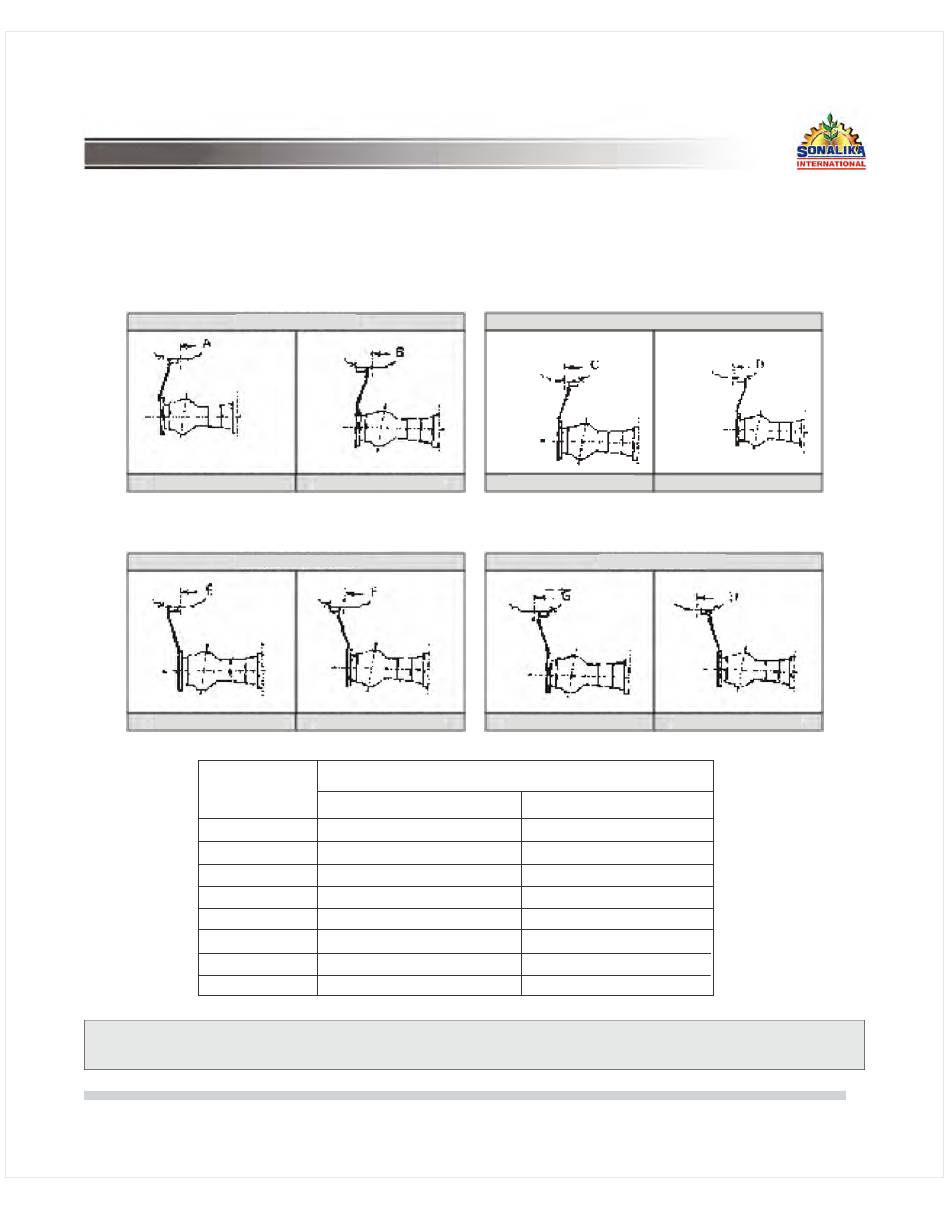

6.5.2 AJUSTE DEL ANCHO DE VÍA DE LA RUEDA TRASERA
El ancho de vía del eje trasero se puede ajustar cambiando o reposicionando los aros o invirtiendo los discos de las ruedas. El
ancho de vía también se puede ajustar cambiando la rueda entera al lado opuesto del tractor. Esta maniobra permite el cambio de
discos sin desmontar la rueda. Cuando cambie las ruedas traseras de un lado a otro, la flecha en el costado del neumático apunta
en la dirección de la rotación hacia adelante. Si intenta ajustar el ancho de vía de las ruedas estudie el diagrama siguiente para
ahorrarse más trabajo del necesario.

6.5.2.1 CUERPO DE LA RUEDA HACIA ADENTRO

SEPARADORES HACIA ADENTRO SEPARADORES HACIA AFUERA

6.5.2.2 CUERPO DE LA RUEDA HACIA AFUERA

SEPARADORES HACIA ADENTRO SEPARADORES HACIA AFUERA
NOTA: Los anchos de vía se miden en la parte inferior de la línea central
Algunas combinaciones no son posibles debido a la posición de los guardabarros.
VÁLVULAS HACIA AFUERA
VÁLVULAS HACIA AFUERA
DIAGRAMA
A
B
C
D
E
F
G
H
VÁLVULAS HACIA ADENTRO
SEPARADORES HACIA ADENTRO SEPARADORES HACIA AFUERA
VÁLVULAS HACIA ADENTRO
SEPARADORES HACIA ADENTRO SEPARADORES HACIA AFUERA
ANCHO DE VÍA DE RUEDA TRASERA
13,6X28 14,9X28 / 16,9X28
_____
1350
1450
1565
1575
1680
1780
1890
1410
1525
_____
_____
1615
1670
1610
1690
