2.3 INSTALLAZIONE DELL'UNITA' INTERNA

Scelta del luogo di Installazione. Nel rispetto delle condizioni evidenziate nella sezione "Schemi di Installazione", riportato nel ma-
nuale delle unità esterne. Posizionare l'unità il più basso possibile, garantendo comunque i 15cm di spazio libero al di sopra dell'unità.

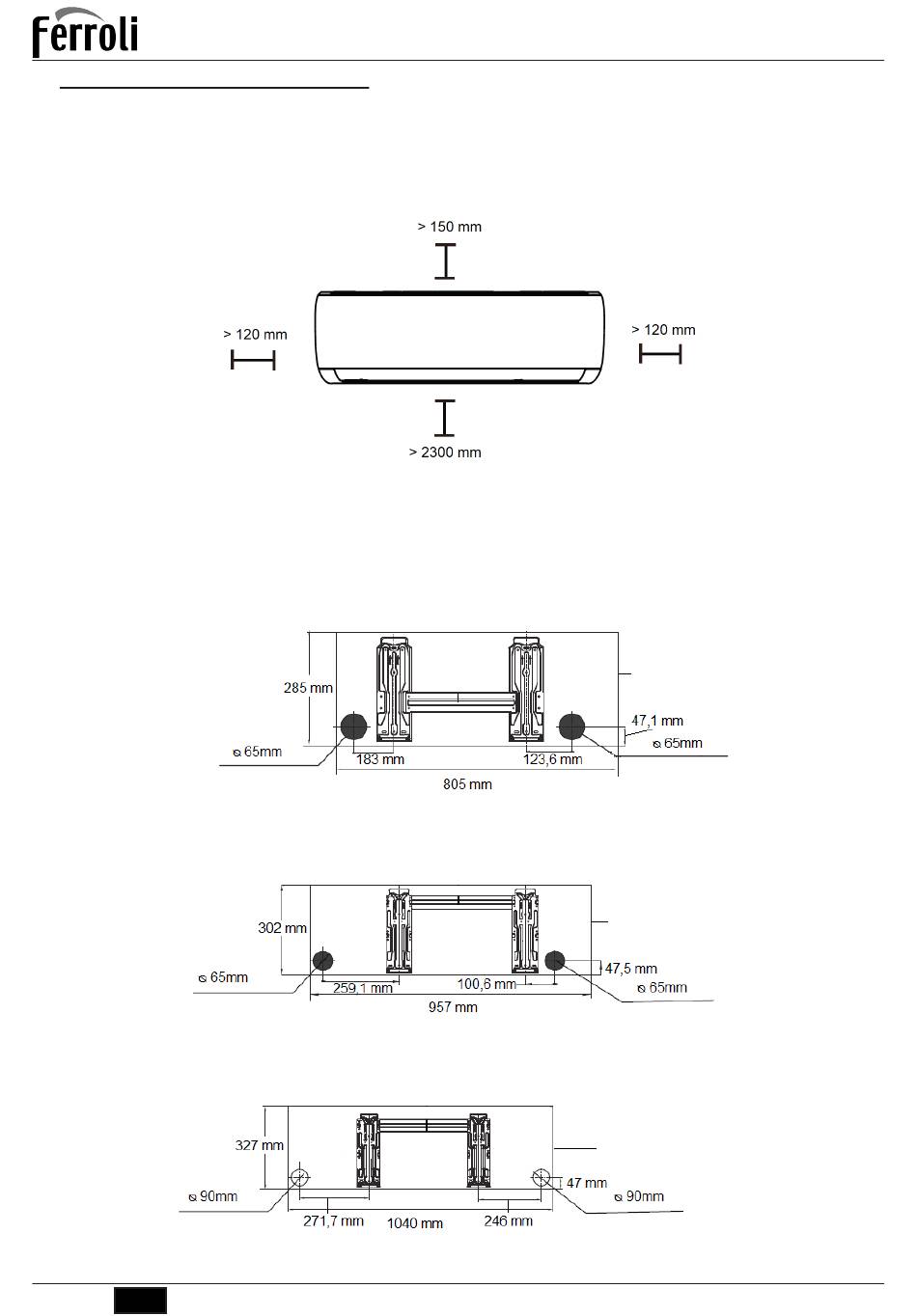

Si raccomanda di rispettare gli spazi indicati ("fig. 7 -"). Prima di procedere al fissaggio alla parete verificare che il muro sia in grado
di sopportare il peso dell'unità, il flusso dell'aria non sia ostacolato da tende o altro e che la posizione sia idonea a garantire una
diffusione ottimale dell'aria nella stanza.
Installazione. Una volta scelto dove posizionare l'unità interna, utilizzare la piastra di fissaggio come dima in modo da individuare
l'esatta posizione per i tappi ad espansione e per il foro di passaggio attraverso la parete. In riferimento alle dimensioni riportate sotto,
si considerino quindi gli spazi di ingombro necessari per una corretta installazione.
Mod. 7-9-12
Mod. 18
Mod. 24
