2.8 ISOLAMENTO TUBAZIONI

E' opportuno per garantire l'efficienza del sistema ed il suo corretto funzionamento che vengano utilizzate linee di collegamento fri-
gorifero pre-isolate, comunemente reperibili in commercio. Si raccomanda inoltre di fare attenzione ai punti di collegamento secondo
quanto descritto.

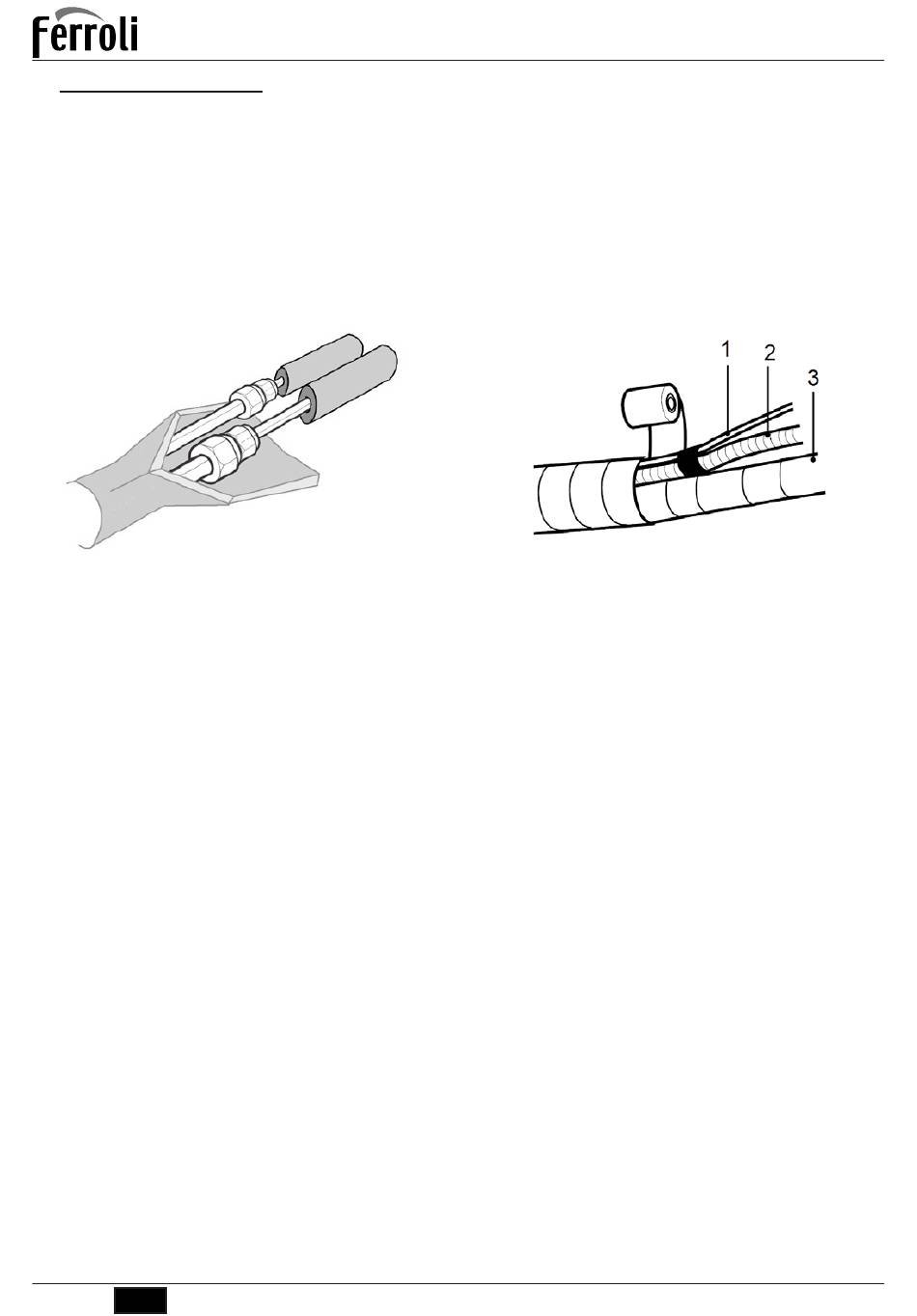

• Il raccordo di collegamento all'unità interna deve essere avvolto da isolante termico "fig. 23 -".
• Si utilizzino i lembi di materiale isolante con cui sono avvolti i tubi dell'unità interna e mediante del nastro adesivo ricoprire
accuratamente le tubazioni.
• Dopo aver avvolto i tubi con materiale protettivo, unire assieme il cavo di collegamento elettrico (1-"fig. 24 -"), il tubo di scarico
condensa (2-"fig. 24 -") e le tubazioni (3-"fig. 24 -").
• Assicurarsi di non piegare mai ad angolo e le tubazioni.
14
IT
fig. 23 -
Cod. 3QE46120 - Rev. 00 - 11/2019
DIAMANT
fig. 24 -
