INSTALACIÓN
Montaje del Ultra-sorb modelo MP: aplicación de vapor presurizado

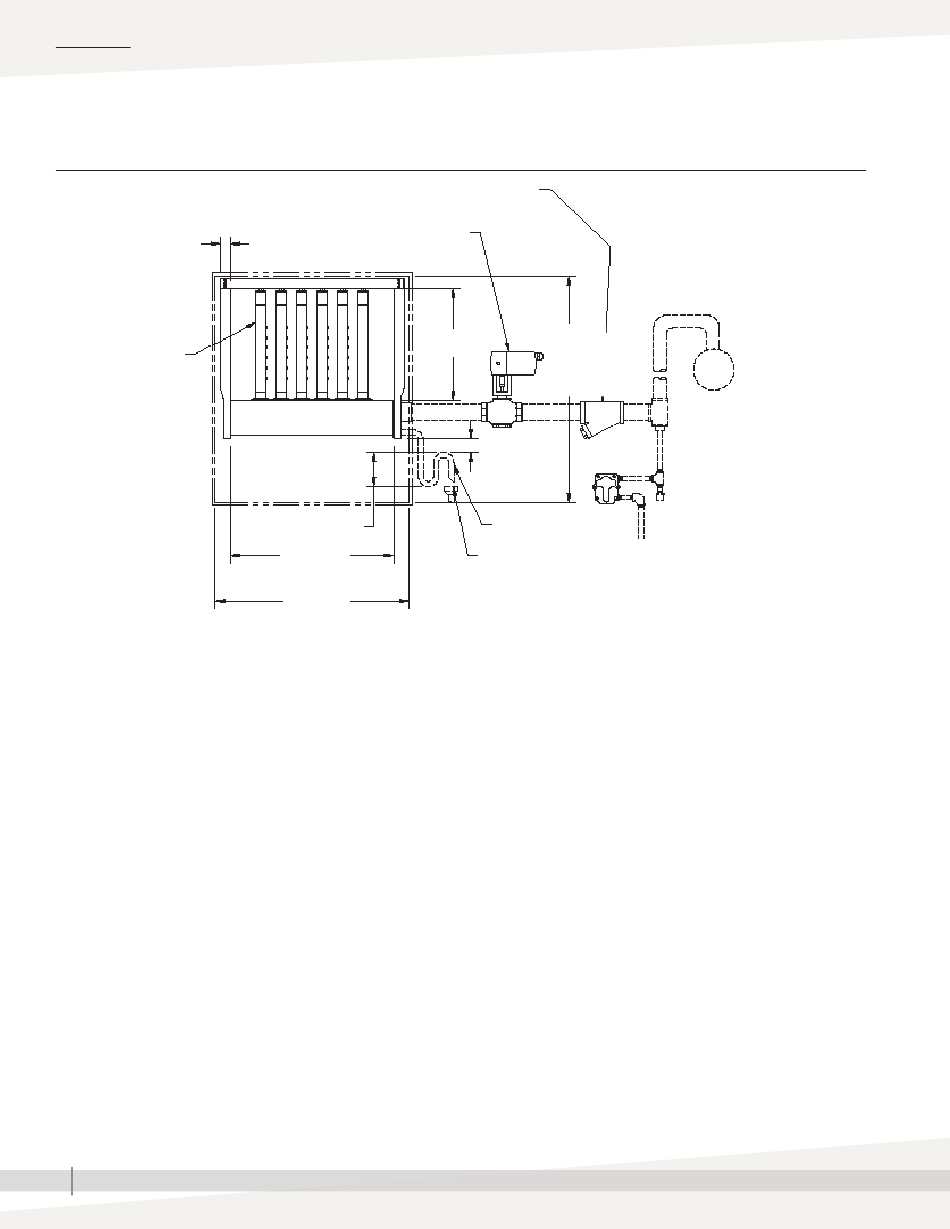

FIGURA 10-1: MONTAJE DEL ULTRA-SORB MODELO MP (SE MUESTRA LA APLICACIÓN DE VAPOR PRESURIZADO)
Instale el filtro (del mismo tamaño o mayor que la válvula de control de vapor) a un
máximo de 1 m (3') del Ultra-sorb
Brida de 38 mm
(1½")
Boquillas
perpendiculares
al flujo de aire
Notas:
1. Las líneas discontinuas indican que se suministran por parte del instalador.
2. El conducto de suministro de vapor a la unidad y los conductos no están incluidos.
3. Monte el Ultra-sorb modelo MP verticalmente (solo para flujo de aire horizontal).
4. Para aplicaciones de vapor presurizado, proporcione un sello de agua de mínimo 255 mm (10").
5. Ubique el hueco de aire con drenaje en espacios donde la temperatura y el movimiento del aire permitan absorber el vapor flash; de lo
contrario, se podría acumular condensación en las superficies próximas. Consulte los códigos vigentes respecto al tamaño de los conductos
de drenaje y a la temperatura máxima de descarga de agua.
6. Cuando monte un Ultra-sorb en un conducto, las cabeceras y los bastidores deben montarse fuera del conducto.
7. El 100 % del flujo de aire debe pasar a través del Ultra-sorb, lo que implica que cualquier apertura cerca del mismo debe ser sellada. El
área cerrada debajo del Ultra-sorb ofrece una altura libre para los sellos de agua y para las conexiones de los conductos de condensación.
8. Debido a la caída de la presión a través de la válvula, la presión del vapor en los colectores de la cabecera es mínima. La condensación
debe drenarse.
9. Los tubos de dispersión están disponibles en los siguientes formatos: centros de 76 mm (3"), 102 mm (4", solo para 2" de diámetro),
152 mm (6"), 228 mm (9") y 305 mm (12").
10. Los humidificadores Ultra-sorb se montarán, empaquetarán y enviarán intactos hasta una altura máxima de 2490 mm (98"). El Ultra-sorb
puede enviarse sin montar, bajo petición, lo que requeriría montaje in situ.
11. Los tamaños van desde 305 mm hasta 3658 mm (12" hasta 144") x 305 mm hasta 3658 mm (12" hasta 144") en incrementos de
25 mm (1"). Hay disponibles tamaños más grandes.
Cada humidificador Ultra-sorb se suministra con:
1. Cabecera/separador de acero inoxidable de tipo 304 y tubos de dispersión cuando se suministra sin montar.
2. Herramientas para conectar los tubos de dispersión a la cabecera cuando se suministra sin montar.
3. Ojales para conexión de tubos cuando se suministra sin montar.
Cada humidificador Ultra-sorb que se utilice con vapor de caldera también se suministra con:
1. Un flotador NPT de 3/4" y purgador termostático (≤103 kPa [15 psi]) o un purgador de cubeta invertida para suministro de vapor
(≤103 kPa [15 psi]).
2. Filtro para toma de entrada "Y".
3. Normalmente, una válvula de vapor cerrada con obturador parabólico de acero inoxidable y soporte.
10
MANUAL DE INSTALACIÓN, FUNCIONAMIENTO Y MANTENIMIENTO PARA ULTRA-SORB MODELO MP
Válvula de control
de vapor
Altura de la
cara
Cabecera de condensación
Área cerrada
Altura del purgador
(ver nota 4)
Anchura de
la cara
Anchura de
la unidad de
tratamiento
de aire
Altura
total/de la
unidad de
tratamiento
de aire
≥ 51 mm
(2")
Rosca para tubos ¾"
(DN20)
Hueco de aire con drenaje abierto de 25 mm
(1") (ver nota 2)
Desde fuente
de vapor
presurizado
OM-7839
