5-18
Instalación eléctrica
Tensión de conexión U
Máx. intensidad de salida:
Frecuencia límite:
5.8

Interfaz de servicio RS232 (X11)

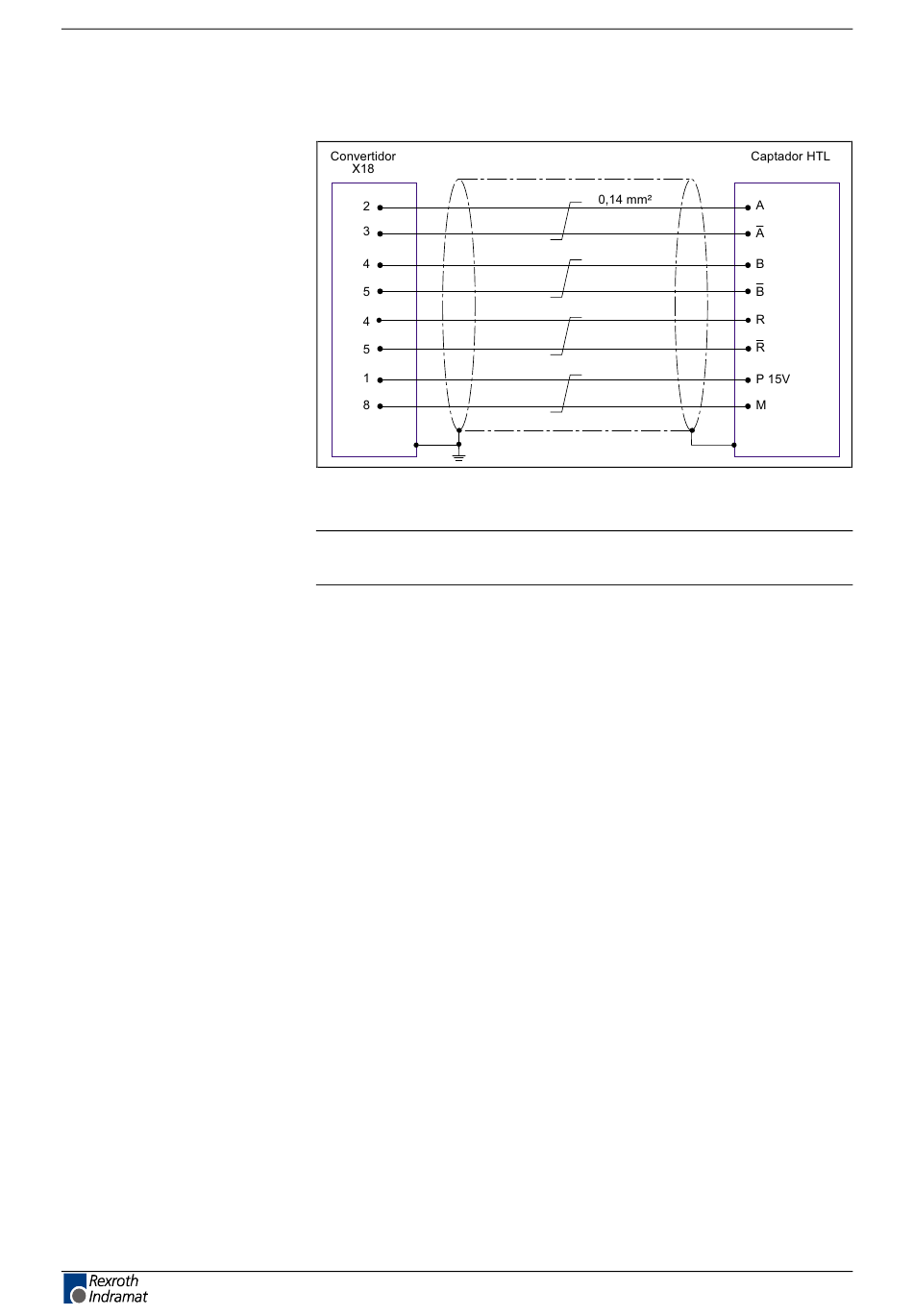

Esquema de conexión evaluación del captador
incremental nivel HTL
Fig. 5-12: Captador incremental, esquema de conexión
Nota: El firmware no soporta la función „Evaluar impulso cero"
(borne X17.5 y X17.7).
Datos técnicos
(DC): 15 V
B
= 250 mA – (número de salidas digitales E 11,4 mA)
I
máxIGR
En caso de conexión de una ampliación de regleta de bornes KL 17037:
= 150 mA – (número de salidas digitales E 11,4 mA)
I
máxIGR
105 kHz; en caso de uso de las pistas invertidas, 300 kHz
Esta interfaz está prevista para la conexión del panel de operador o de un
PC con REFUwin. Para la conexión de los equipos, se puede adquirir un
cable de prolongación estándar preconfeccionado a través de Indramat
Refu (nº de pedido 0013456, longitud 5 m).
REFUspeed RS51
DOK-RD500*-RS51*******-IB01-ES-P
