CABLEADO Y CONEXIONES vacon • 51
6.1.5.2 Instalación de los cables y tamaños del Vacon NX
Nota: Si se conecta una resistencia externa de frenado, consultar el Manual Resistencias de Fre-
nado. Consultar el Capítulo Conexión resistencia de frenado interna (P6.7.1) en la página 94 de éste
manual.

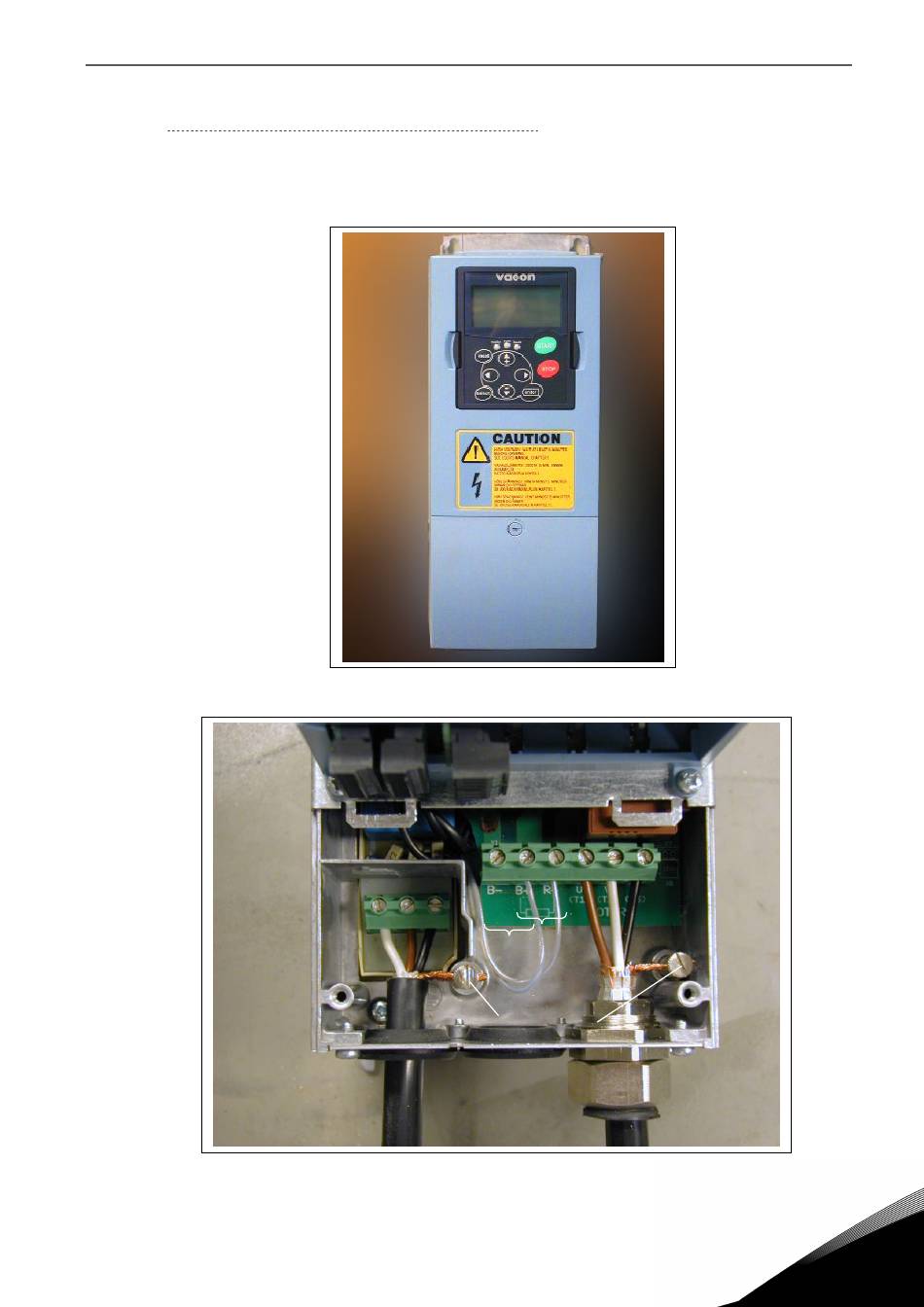

Figura 6-7. Vacon NX, FR4
Terminales
Terminales
resistencia
CC
de frenado
Terminales de
tierras
Cable de red
Cable motor
Figura 6-8. Conexión de los cables en el Vacon NX, FR4
