6.4 CABLE DE LA POLEA DE TRANSMISIÓN DE TRACCIÓN _________________________
1. Meta la manivela del OPC. [Consulte la sección
4.1]
2. Ajuste las tuercas del cable (E) como sea necesario
para obtener una desviación de 3,3 mm con una
presión de 2,0 kg para la correa nueva o una
presión de 1,4 kg para la correa usada en la
ubicación mostrada.
3. Puede realizar más ajustes si es necesario en el
extremo del cabezal de la manivela o moviendo la
abrazadera del cable.
4. Pruebe la manivela. Con la manivela del OPC
metida, el freno de estacionamiento (F) debería
liberarse y la polea intermedia debe accionar la
transmisión de tracción.
6.5 SINCRONIZACIÓN DE LA AIREADORA ________________________________________
Note: Una sincronización incorrecta entre el cigüeñal y el
eje de levas de la aireadora crearían orificios alargados
durante la aireación y un ruido excesivo en el eje.
1. Quite las protecciones de ambos lados de la unidad.
2. Extraiga la cadena de la aireadora que conecta el
cigüeñal con el eje de levas de ambos lados de la
unidad.
3. Afloje el perno entre las mitades del cigüeñal.
4. Gire el piñón derecho del eje de levas (G) hasta
que la bocallave apunte a la parte frontal de la
unidad. Las marcas de sincronización deben
situarse a un ángulo de 45° con el punto orientado
al frontal inferior. [Ver Figura 6D]
5. Gire el piñón derecho del cigüeñal (H) hasta que las
marcas de sincronización queden horizontales con
el punto orientado al frente. La bocallave debe
quedar a un ángulo de 45°.
6. Instale la cadena del lado derecho de la aireadora
(J). El piñón del cigüeñal puede girarse hasta 5° en
dirección de las agujas del reloj únicamente hasta
que se engrane correctamente con la cadena.
7. Gire el piñón izquierdo del cigüeñal (K) hasta que
las marcas de sincronización queden verticales con
el punto orientado al suelo. [Ver Figura 6E]
8. Instale la cadena del lado izquierdo de la aireadora
(L). El piñón del cigüeñal puede girarse hasta 5° en
dirección contraria a las agujas del reloj únicamente
hasta que se engrane correctamente con la cadena.
9. Apriete el perno entre las mitades del cigüeñal.
Apriete los herrajes 30 ft lbs. (40,7 Nm).
E
F
10. Instale las protecciones. No utilice la aireadora sin
todas las protecciones bien instaladas.
Marcas de
sincronización a
un ángulo de 45°
Punto dirigido al
frente inferior
Cadena derecha de la aireadora
Marcas de
sincronización
verticales
Punto dirigido
al suelo
Frente
Cadena izquierda de la aireadora
AJUSTES
0.18 inch (3.3 mm)
4.4 lb (1.81 kg) New
3.0 lb (1.36 kg) Used

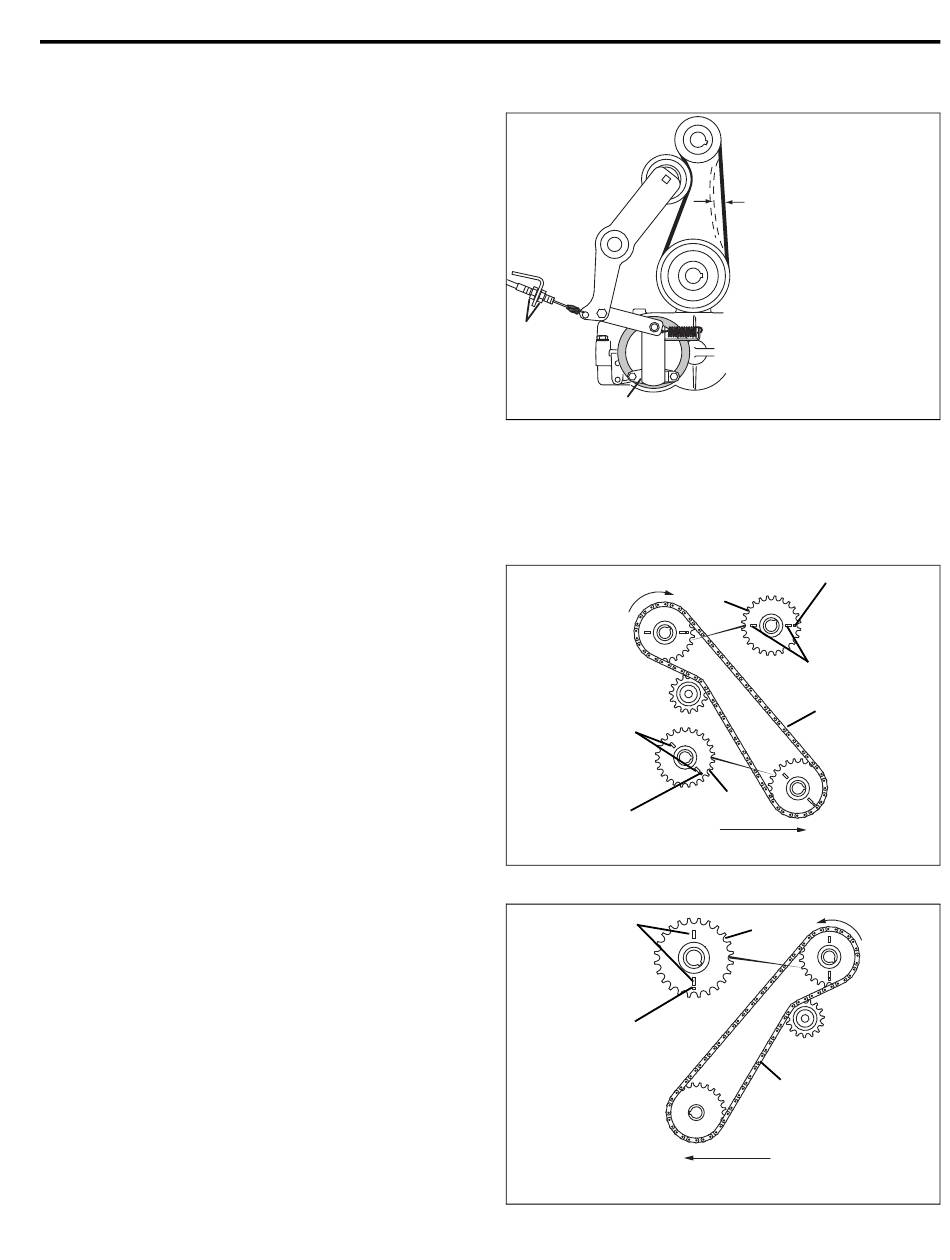

Figura 6C
Punto dirigido
al frente
H
Marcas de
sincronización
horizontales
J
G
Frente
Figura 6D
K
L
Figura 6E
es-19
6
