Manuales relacionados para Avigilon H.264 Serie
Resumen de contenidos para Avigilon H.264 Serie

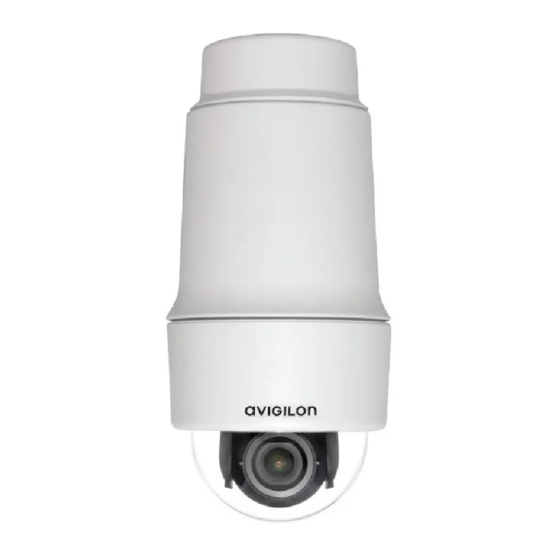

- Página 1 Guía de instalación Modelos de microcámara domo IP H.264 de alta definición Avigilon™: 1.0-H3M-DP1 y 2.0-H3M-DP1...
-
Página 2: Avisos Del Organismo Regulador
No utilice detergentes fuertes o abrasivos para limpiar el cuerpo del dispositivo. Utilice únicamente accesorios recomendados por Avigilon. Avisos del organismo regulador Este dispositivo cumple con la Sección 15 de la Reglamentación FCC. -
Página 3: Información Sobre La Eliminación De Residuos Y El Reciclaje
Avisos legales © 2014 -2015 Avigilon Corporation. Todos los derechos reservados. No se concede ninguna licencia relativa a ningún copyright, diseño industrial, marca comercial, patente o cualesquiera otras formas de derechos de... -
Página 4: Declinación De Responsabilidades
El contenido de este manual y las especificaciones de este producto están sujetos a cambios sin previo aviso. Avigilon se reserva el derecho de efectuar cambios sin previo aviso en las especificaciones y materiales contenidos aquí y no se hará responsable de ningún daño (incluidos los resultantes) causados por depender de los materiales presentados, incluidos a título enunciativo pero no limitativo los errores tipográficos... -
Página 5: Tabla De Contenido
Tabla de contenido Información general Vista de la carcasa Vista frontal Conjunto de cables Instalación Herramientas y materiales necesarios Contenido del paquete de la cámara Pasos para la instalación Preparación para la instalación Conexión de la alimentación eléctrica por Ethernet (PoE) Montaje de la microcámara domo HD Asignación de una dirección IP Acceso al flujo de vídeo en tiempo real... -
Página 6: Información General
Información general Vista de la carcasa 1. Cubierta del domo Acopla la burbuja del domo de la cámara a la carcasa de la cámara. 2. Rosca de 1,5" Rosca para montar la cámara en el conducto de montaje. Información general... -
Página 7: Vista Frontal
Vista frontal 1. Marcador vertical Proporciona un punto de referencia vertical para la imagen del vídeo. Orientación hacia arriba. 2. Marcadores de horizonte Proporciona puntos de referencia para alinear la imagen de vídeo y el horizonte. 3. Suspensión cardán Le permite mover y orientar la cámara una vez instalada. Vista frontal... -
Página 8: Conjunto De Cables
Conjunto de cables 1. LED de enlazado Indica si hay una conexión activa en el puerto Ethernet. 2. LED de estado de conexión Proporciona información sobre el funcionamiento del dispositivo. Para obtener más información, consulte Indicadores LED En la página 12. 3. -
Página 9: Instalación
Cinta de teflón Sellador de silicona Contenido del paquete de la cámara Asegúrese de que el paquete contiene lo siguiente: Microcámara domo HD Avigilon™ Adaptador hembra NPT de 3/4" Junta de sellado de espuma Pasos para la instalación Complete los procedimientos siguientes para instalar el dispositivo: Preparación para la instalación... - Página 10 b. Enrosque el adaptador en el conducto de montaje. c. Aplique sellador de silicona en la base del adaptador para proteger la cámara contra la humedad. Preparación para la instalación...
-
Página 11: Conexión De La Alimentación Eléctrica Por Ethernet (Poe)
Si utiliza otro adaptador a. Coloque el adaptador al conducto de montaje. NOTA:Si utiliza un adaptador que no sea el suministrado por Avigilon, asegúrese de que la carcasa de la cámara está sellada para evitar la humedad. 2. Preparación del conector Ethernet: a. - Página 12 1. Coloque la junta de espuma en la carcasa de la cámara. 2. Conecte el conector Ethernet del conducto de montaje al puerto Ethernet de la cámara. Conexión de la alimentación eléctrica por Ethernet (PoE)
-
Página 13: Montaje De La Microcámara Domo Hd
Método ARP/Ping. Para obtener más información, consulte Configuración de la dirección IP mediante el método ARP/Ping En la página 14 Aplicación de software de gestión de vídeo en red (por ejemplo, Avigilon™ Control Center). NOTA:El nombre de usuario predeterminado de la cámara es admin y la contraseña predeterminada es admin. -
Página 14: Orientación De La Microcámara Domo Hd
Interfaz del explorador web: http://<Dirección IP>/ Aplicación de software de gestión de vídeo en red (por ejemplo, el software Avigilon Control Center). NOTA:El nombre de usuario predeterminado de la cámara es admin y la contraseña predeterminada es admin. Orientación de la microcámara domo HD 1. - Página 15 3. Vuelva a colocar la cubierta del domo en la base y atorníllela. NOTA:Debe sostener la base para asegurarse de que la cámara no gire. No toque la burbuja del domo de la cámara. Ya que las huellas dactilares pueden afectar a la calidad general de la imagen. Orientación de la microcámara domo HD...
-
Página 16: Para Obtener Más Información
En las guías siguientes puede encontrar información adicional sobre la configuración y el uso del dispositivo: Guía del usuario de Avigilon™ Control Center Client Guía del usuario de la interfaz web de la cámara IP H.264 HD de Avigilon™ Los manuales están disponibles en el sitio web de Avigilon: http://avigilon.com/support-and-downloads... -
Página 17: Indicadores Led
Indicadores LED Cuando está conectada a la red, los LED de estado de conexión mostrarán el progreso de la conexión al software de gestión de vídeo de red. En la tabla siguiente se describe lo que indican los LED: LED de estado de Estado de conexión Descripción conexión... -
Página 18: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si la cámara ya no funciona de la manera esperada, puede restaurarla a sus valores predeterminados de fábrica. Utilice el botón de reversión de firmware para restablecer la cámara. Figura 1 :Botón para revertir el firmware en el conjunto de cables. 1. -
Página 19: Configuración De La Dirección Ip Mediante El Método Arp/Ping
Configuración de la dirección IP mediante el método ARP/Ping Complete los pasos siguientes para configurar la cámara para que utilice una dirección IP específica: 1. Localice y copie la dirección MAC (MAC) mostrada en la etiqueta del número de serie como referencia. 2. -
Página 20: Limpieza
Limpieza Domo tipo burbuja Si la imagen del vídeo se vuelve borrosa o difuminada en áreas, posiblemente sea causa de que deba limpiar una burbuja en el domo. Para limpiar la burbuja en el domo: Utilice jabón de tocador o un detergente no abrasivo para limpiar la suciedad o las huellas digitales. Utilice un paño de microfibra o tela no abrasiva para secar la burbuja del domo. -
Página 21: Especificaciones
Especificaciones Cámara Objetivo Objetivo de 2,8 mm, F2.0 100Base-TX Tipo de cableado CAT5 Conector RJ-45 ONVIF Conformidad con ONVIF versión 1.02, 2.00, perfil S (www.onvif.org) Protección por contraseña, cifrado HTTPS, autenticación implícita, autenticación WS, Seguridad registro de acceso de usuario, autenticación basada en el puerto 802.1x. IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, Protocolos de Zeroconf, ARP RTP/UDP, multidifisión RTP/UDP, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP,... - Página 22 ROHS Evaluación de impacto IK10 Medioambientales Certificación IP55 meteorológica FCC Sección 15 Subsección B Clase B Emisiones EN 55022 Clase B electromagnéticas IC ICES-003 Clase B EN 55024 Clase B EN 61000-4-2 EN 61000-4-3 Inmunidad EN 61000-4-4 electromagnética EN 61000-4-5 EN 61000-4-6 EN 61000-4-11 Especificaciones...
-
Página 23: Garantía Limitada Y Servicio De Asistencia Técnica
Ninguna información, consejo o representación oral o escrita proporcionada por Avigilon, sus distribuidores, agentes o empleados podrá crear otra garantía o modificar esta garantía. Esta garantía establece la responsabilidad total de Avigilon y su único recurso contra Avigilon por cualquier fallo de funcionamiento de este producto.
