5 Installation
Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden.
5.1 Vorherige Überprüfungen
Vor der Installation sind folgende Kontrollen vorzunehmen:
• Einen geeigneten ganzpoligen Trennschalter mit einem Höchstabstand zwischen den Kontakten von mehr als 3 mm zur Unter
brechung der Stromversorgung vorsehen.
• Geeignete Kabelkanäle und -schläuche vorsehen, um die elektrischen Kabel vor Schäden zu schützen.
• Überprüfen, dass etwaige Kabelverbindungen im Inneren des Fundamentkastens (für die Kontinuität des Sicherheitsnetzes) im
Vergleich zu den anderen inneren Verbindungen über eine zusätzliche Isolierung verfügen.
• Überprüfen, dass die Torstruktur robust ist, die Scharniere gut funktionieren und kein Reibwiderstand zwischen bewegl. und
unbewegl. Teilen besteht.
• Überprüfen, ob ein mechanischer Torblock bei Torauf- und –zulauf vorhanden ist.

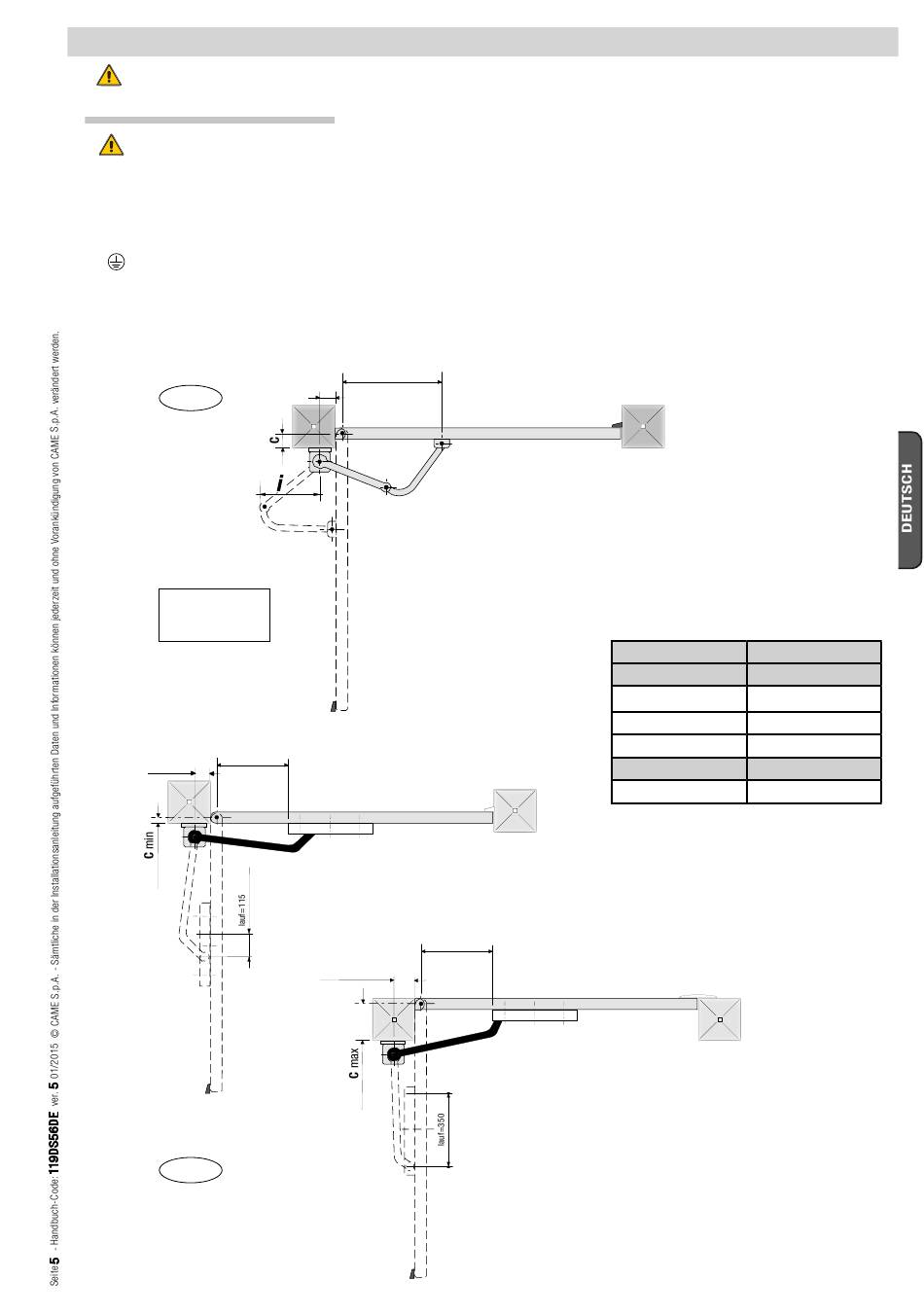

F500
i
= 230 mm max
mit 90°-Öffnungwinkel
B= 210 mm
A= 40 mm min
F510
B= 350 mm
A
Min. Fluchtabweichung
B= 235 mm
A= 100 mm max
TORFLÜGELBREITE
m.
0,80
1,20
1,60
A
40÷100
C min= 0 mm B= 210 mm
Max. Fluchtabweichung
C max= 150 mm
TORFLÜGELGEWICHT
Kg.
150
125
100
C
0÷150
B= 235 mm
