- Página 1 Español A45M CUADRO PUERTAS BATIENTES APRIMATIC DOORS S.L., C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares-MADRID www.aprimatic.es e-mail: aprimatic@aprimatic.es 67411910 REV 03 - 02/2016...
-
Página 2: Conexiones
A45M CONEXIONES 9 10 11 12 13 14 23 24 Contacto seco (230Vac Max 1A) RADIO MODULE (CNA) 15 16 17 18 19 20 21 22 Conector modulo receptor REGULACIONES TRIMMER Tiempo de Tiempo de activación velocidad lenta del contacto luz de garaje / 0% = >... - Página 3 Español A45M DESCRIPCI N DE LOS COMPONENTES Ó TRASF RL3 CN4 µP LEDP Ptime PCode CN1 = Conexiones entradas/salidas 24V Rv1 = Regulación fuerza del motor CN2 = Conexiones entradas/salidas 24V Rv2 = Regulación tiempo de pausa CN3 = Conector motor y alimentación Rv3 = Regulación tiempo de activación del contacto luz de...
-
Página 4: Informaciones Generales

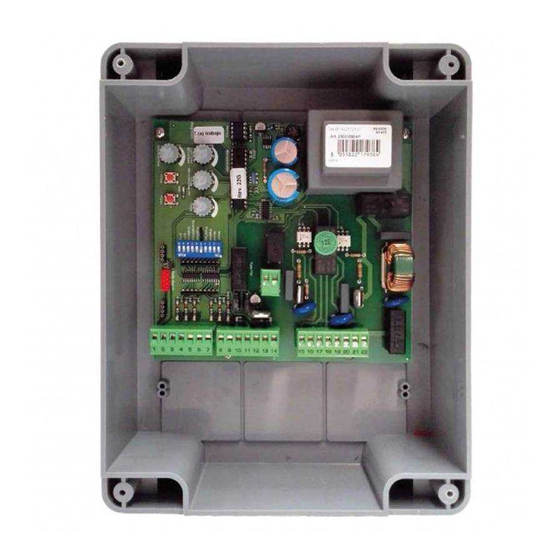

INFORMACIONES GENERALES CARACTERISTICAS GENERALES La tarjeta electrónica A45M ha sido proyectada para maniobrar uno o dos operadores batientes sin final de carrera. Presenta dimensiones bien reducidas, cuatro diversas modalidades de funcionamiento, la posibilidad de regular numerosos parametros a traves del uso del trimmer y del dip switch. -
Página 5: Lógicas De Funcionamento (Dip-Switch)
Español A45M LÓGICAS DE FUNCIONAMENTO (DIP-SWITCH) 1 2 3 4 5 6 7 8 9 10 L GICAS DE CONTROL Ó Es posibile seleccionar cuatro diferentes l gicas de funcionamiento. ó La programaci n es posible a trav s del colocar los DIP1 y DIP2. -
Página 6: Seleccion De Programacion (Dip-Switch)
Español A45M SELECCION DE PROGRAMACION (DIP-SWITCH) 1 2 3 4 5 6 7 8 9 10 FIJACION DE OTRAS FUNCIONES A TRAVES DEL DIP-SWITCH POSICIÓN PREDESTELLO Activando esta función la lampara inicia a relampaguear aprox 3 segundos antes de la activación del motor. -
Página 7: Regulaciones Trimmer
Español A45M REGULACIONES TRIMMER NOTA: Ptime ROTANDO LOS TRIMMER LEDP EN SENTIDO HORARIO LOS TIEMPOS/ VALORES Pcode AUMENTAN REGULACIÓN FUERZA MOTOR Este trimmer permite de regular la fuerza de empuje del motoreductor. Tales regulaciones es indispensable para actuadores que no tienen dispositivo mecánico / hidráulico de limitación de las fuerzas. La regulación debe ser efectuada en modo de no crear peligro de aplastamiento a personas o cosas y de todas maneras, teniendo en cuenta la normativas vigentes en materia. - Página 8 RECEPTOR INTEGRADO (433.920 MHZ) El receptor integrado del A45M es capaz de funcionar con los mandos Apricode en tres modos distintos: Autocodificación, Modo 1 (acceso común) o Modo 2 (urbanización). La modalidad del primer mando a distancia registrado en el receptor determinará...
-
Página 9: Memorización De Mandos A Distancia
Español A45M MEMORIZACIÓN DE MANDOS A DISTANCIA Comprobar que esté presente en el conector CMR el receptor con la frecuencia correspondiente a la del transmisor que se quiere utilizar. Nota: - Efectuar la programación de emisores solo con puerta detenida y la cancela cerrada. - Página 10 Español A45M START, START PEATONAL, STOP, ANTENA FOTOCÉLULA 1 y 2, ELETROCERRADURA, INTERMITENTE, COSTA 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Costa de seguridad Si se usa tanto en abertura como en cierre provoca la inversión parcial del...
-
Página 11: Motores, Condensadores, Alimentación
Español A45M MOTORES, CONDENSADORES, ALIMENTACIÓN 15 16 17 18 19 20 21 22 NEUTRAL PHASE 2 PHASE 1 Condensador 2 Condensador 1 Motor 2 Conexiones salida para el Motor 2 M = APERTURA/CIERRE Ejemplo Com = COMÚN Motor 1 Conexiones salidas para el Motor 1... -
Página 12: Modalidad Hoja Individual
Español A45M MODALIDAD HOJA INDIVIDUAL 1, conectar los cables motor a los bornes 18, 19, 20 de la tabla de bornes Cn3. 2, llevar a ON el Dip8, modalidad individual hoja. 3, llevar la hoja a posición de completamente abierta. - Página 13 A45M Italiano REGULACION CON TRIMMER DE LOS TIEMPOS DE TRABAJO EN CANCELA ABATIBLE Poner el DIP5 en ON con el cuadro sin alimentación, poner la cancela en completa apertura y oprimir el pulsador PTime o el START, la cancela efectuará un ciclo completo de cierre.
-
Página 14: Conexiones De La Espira Magnética
Español A45M CONEXIONES DE LA ESPIRA MAGNÉTICA ESTE ESQUEMA ES U N E J E M P L O D E C O M O C O N E C TA R E V E N T U A L E S E S P I R A S MAGNÉTICAS... -
Página 15: Resolución De Problemas
(pulsantes, fotocélulas, radio ecc.). Para evitar interferencias es preferible preveer y utilizar dos fundas separadas. RECAMBIOS Los pedidos de piezas de recambio deben pervenir en: APRIMATIC DOORS S.L., C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares-MADRID... -
Página 16: Advertencias Generales Para Instaladores Y Usuarios
5. No instalar el dispositivo en una atmósfera explosiva. 6. Aprimatic Doors no es responsable del incumplimiento de la mano de obra en la construcción de la cacela a automatizar y tampoco de las deformaciones que puedan producirse durante el uso. - Página 18 APRIMATIC DOORS S.L., C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares-MADRID...
