DESMONTAJE Y ALMACENAMIENTO DE LA BOMBA DE LA PISCINA

1. Desenchufe la Bomba de la salida de alimentación.
2. Para el accesorio de succión 2: séllelo con la Tapa del SF 5.
Para la Accesorio de retorno 6: retire el Desviador de la RF 7 y séllelo con al Tapón de servicio 8.
3. Ventile la bomba aflojando lentamente el Tornillo blanco 12 . Luego tuerza hacia la izquierda para retirar el tapón de sello 14 .
4. Retire el Cartucho de filtro tipo 20 y cualquier pastilla de cloro que quede dentro.
20
5. Afloje las cuatro Abrazaderas de la manguera 10 , retire ambas mangueras 9 y escurra cualquier cantidad de agua restante.
6. Limpie y seque todas las partes, incluyendo el Cartucho.
7. Lubrique abundantemente el Anillo negro para el Tornillo 13 y los empaque del cartucho 16 con vaselina. Luego vuelva a ensamblarlos con el tornillo de purgar,
el tapón de sello y la Caja.
8. Coloque todas las partes en una bolsa de plástico hermética y guarde en un lugar seco que esté por encima de los 32°F (0°C) en todo momento.
INSTRUCCIONES DE MANTENIMIENTO DE LA BOMBA
La manera más eficiente de resolver los problemas o de reemplazar la Bomba es retirando todo el conjunto del Montaje del Motor 19 . El motor consiste de un Ensamblaje del rotor 22 y sus
partes relacionadas. Si el Rotor y/o sus partes están rotos, o si el Rotor, incluso en perfectas condiciones, no está asentado en su lugar entre la Tapadera de la voluta 23 y el Motor 21 , la
Bomba no funcionará correctamente.

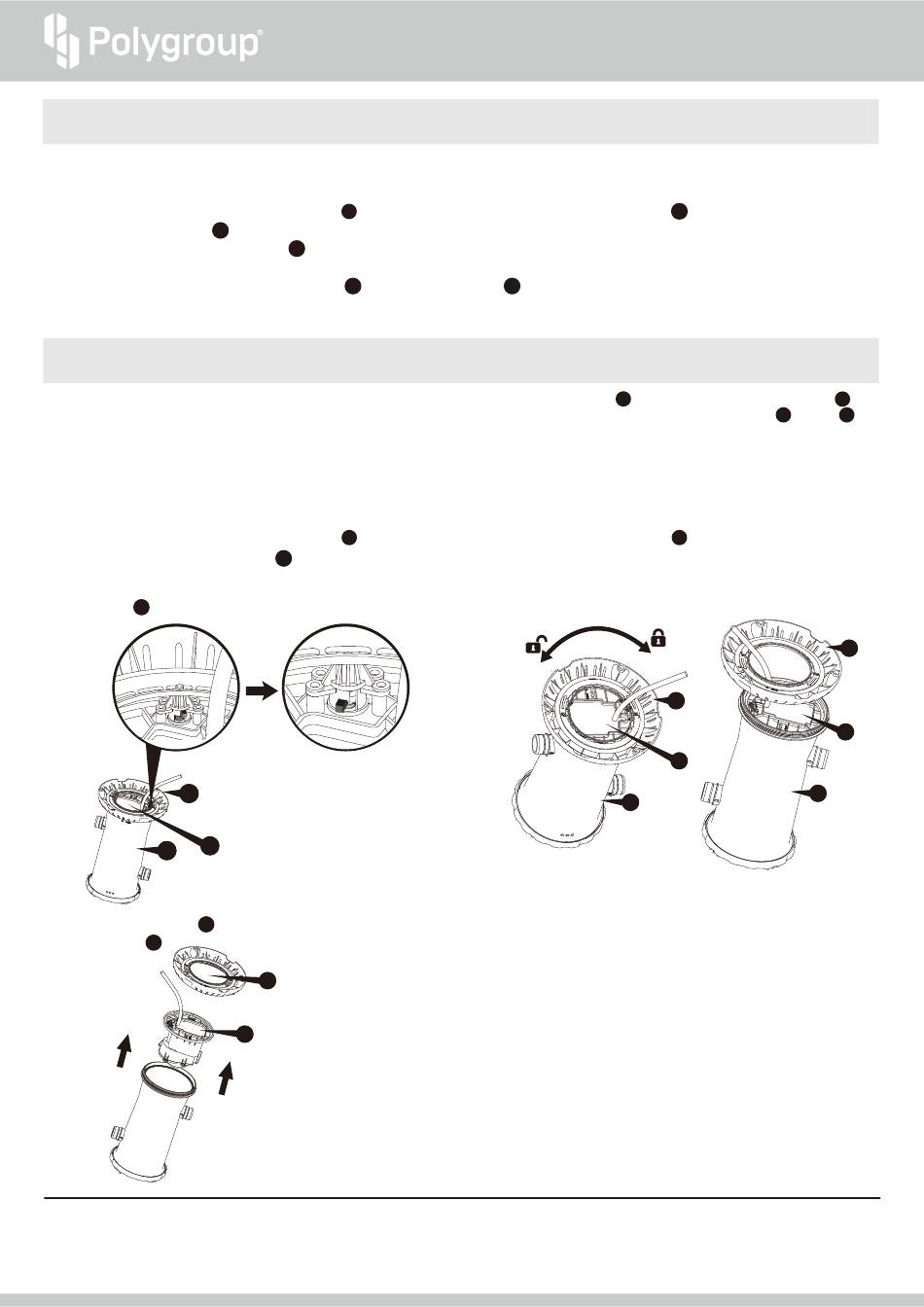

PASO 1: Remoción del conjunto del motor
1. Desenchufe la Bomba de la salida de alimentación.
Para el accesorio de succión 2: séllelo con la Tapa del SF 5.
Para la accesorio de retorno 6: retire el Desviador de la FR 7 y séllelo con al Tapón de servicio 8.
2. Ventile la bomba aflojando lentamente el Tornillo blanco 12 . Luego tuerza hacia la izquierda para retirar el tapón de sello 14 .
3. Afloje las dos abrazaderas de la manguera 10 que estén fijadas a la entrada y salida de la Bomba, desenganche las conexiones de la manguera y retire la Bomba.
4. Voltee la Bomba de cabeza. Ubique el pin de seguridad en la parte inferior de la
base del Motor 15 , empuje el pin hacia abajo y luego suelte para desbloquear.
15
15
19
17
6. Saque el montaje del motor 19 . Tenga cuidado de no perder la
19
Boquilla de goma 18.
18
Si tuviera algún problema, llame al Servicio al cliente al número (888) 919-0070 de 8:00 a 17:00 (MST)
14
12
10
13
12
10
19
18
Lun, Jue, Vie. Días y horas ampliables durante la temporada alta.
14
16
19
14
5.Tuerza hacia la izquierda para retirar la base.
15
19
17
22
23 21
15
19
17
