Resumen de contenidos para BEA LZR-H100

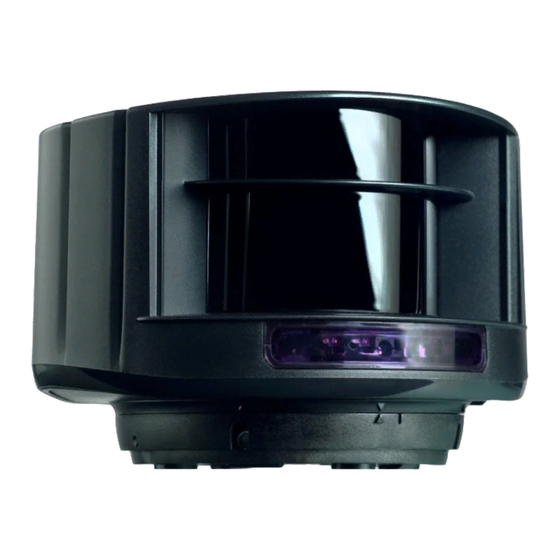

- Página 1 SENSOR ESCANER LÁSER PARA APLICACIONES DE BARRERAS Y PORTONES con rango máximo de detección de 32’ × 32’ (9.75 x 9.75 m) Guia de usuario Visite la página web para ver los idiomas disponibles para este documento. 75.5984.02 LZR-H100 20190227 Page 1 of 16...
-
Página 2: Instalación Y Mantenimiento
No. 7,084,388, que no es propiedad de BEA, cubre puertas automáticas que contienen, entre otros, un detector de lectura. El LZR-H100 no se vende con consentimiento, implícito o de otra forma, para usarse con puertas de activación automática, como se establece en la patente antes mencionada. -
Página 3: Descripción
Esto puede ser útil en casos donde el sensor no debe llamar la atención. SÍMBOLOS ¡Precaución! Importante Es bueno saber Valores de fábrica Radiación láser Secuencia importante del Ajustes posibles del control control remoto remoto 75.5984.02 LZR-H100 20190227 Page 3 of 16... -
Página 4: Características De Configuración Básica
Si la referencia está más lejos, ajuste el ancho del campo de detección al ancho de la barrera. Para maximizar la seguridad para tráfico combinado (vehículos y camiones), se recomienda una zona de detección vertical adicional (LZR-I30). Page 4 of 16 75.5984.02 LZR-H100 20190227... -
Página 5: Requisitos Para La Aplicación
Estos requisitos garantizan la seguridad óptima de la barrera a fin de proteger contra el contacto con esta. CARRIL DE DOBLE ACCESO 90° 45° • 2 LZR-H100 • 2 referencias, 1 para cada sensor 0° CARRIL DE UN SOLO ACCESO 90°... -
Página 6: Cómo Usar El Control Remoto
El código de acceso se recomienda para sensores instalados cerca unos de otros. apagado rojo rojo BORRAR UN CÓDIGO DE ACCESO rojo rojo rojo apagado Ingrese el código existente ELIMINAR UN CÓDIGO DE ACCESO DESCONOCIDO Page 6 of 16 75.5984.02 LZR-H100 20190227... -
Página 7: Montaje Recomendado
(B). El área alrededor de la barrera no es alrededor de la barrera. segura. d (pulg.) (pulg.) h (pulg.) mín mín Asegúrese de que no haya obstrucciones frente No cubra la cara anterior del sensor con vidrio al sensor! o plástico. 75.5984.02 LZR-H100 20190227 Page 7 of 16... -
Página 8: Montaje Y Cableado
Señal LED en el encendido: Se necesita la posición correcta Detección de seguridad y apertura Encendido sin señal de prueba: Conecte los cables azul/blanco y azul para probar o a la fuente de alimentación. Page 8 of 16 75.5984.02 LZR-H100 20190227... -
Página 9: Posicionamiento De Campo
- El principio del campo de apertura deberá estar campo de detección con la llave aproximadamente 15 pulgadas sobre el suelo. hexagonal si es necesario. Para terminar, bloquee la posición del sensor con un desarmador. 75.5984.02 LZR-H100 20190227 Page 9 of 16... -
Página 10: Lado De Montaje Y Referencia
Para el mejor desempeño de detección, use el sensor con el punto de referencia. CON REFERENCIA SIN REFERENCIA (RECOMENDADO) De manera predeterminada, el sensor ajusta automáticamente el ancho del campo de seguridad con base en la referencia. Page 10 of 16 75.5984.02 LZR-H100 20190227... -
Página 11: Dimensiones Del Campo
El campo de seguridad es necesario para el funcionamiento correcto de la instalación. Si el campo de seguridad no se ajusta correctamente, el fabricante del sensor no puede ser responsable del funcionamiento inadecuado de la instalación. Verifique siempre el funcionamiento correcto del campo de seguridad antes de retirarse de las instalaciones. 75.5984.02 LZR-H100 20190227 Page 11 of 16... -
Página 12: Campo De Apertura
Comience siempre un nuevo aprendizaje después de ajustar las dimensiones del campo. Page 12 of 16 75.5984.02 LZR-H100 20190227... -
Página 13: Ajustes Del Control Remoto
A – NA P – NC P – NC A – NA R1 R2 RELAY 2 P – NC A – NA P – NC A – NA FACTORY VALUE VALOR DE FÁBRICA 75.5984.02 LZR-H100 20190227 Page 13 of 16... - Página 14 INMUNIDAD ADVERTENCIA: Seleccione "alta" si la neblina está estándar alta causando detecciones indeseables. VARITA MÁGICA aprendizaje aprendizaje valores de haces láser campo de campo de fábrica visibles seguridad apertura Page 14 of 16 75.5984.02 LZR-H100 20190227...
-
Página 15: Solución De Problemas
El sensor no se desbloquea Debe ingresarse un código Recicle la fuente de alimentación. de acceso o se usó un código No se requiere un código para desbloquear incorrecto durante el primer minuto después del encendido. 75.5984.02 LZR-H100 20190227 Page 15 of 16... -
Página 16: Especificaciones Técnicas
EXPECTATIVAS DE BEA SOBRE EL CUMPLIMIENTO DEL SERVICIO Y LA INSTALACIÓN BEA, el fabricante del sensor, no se hace responsable de que el sensor o el dispositivo se instalen de manera incorrecta o se confi guren de manera inadecuada; por lo tanto, BEA no garantiza el uso del sensor con fi nes distintos a los previstos.
