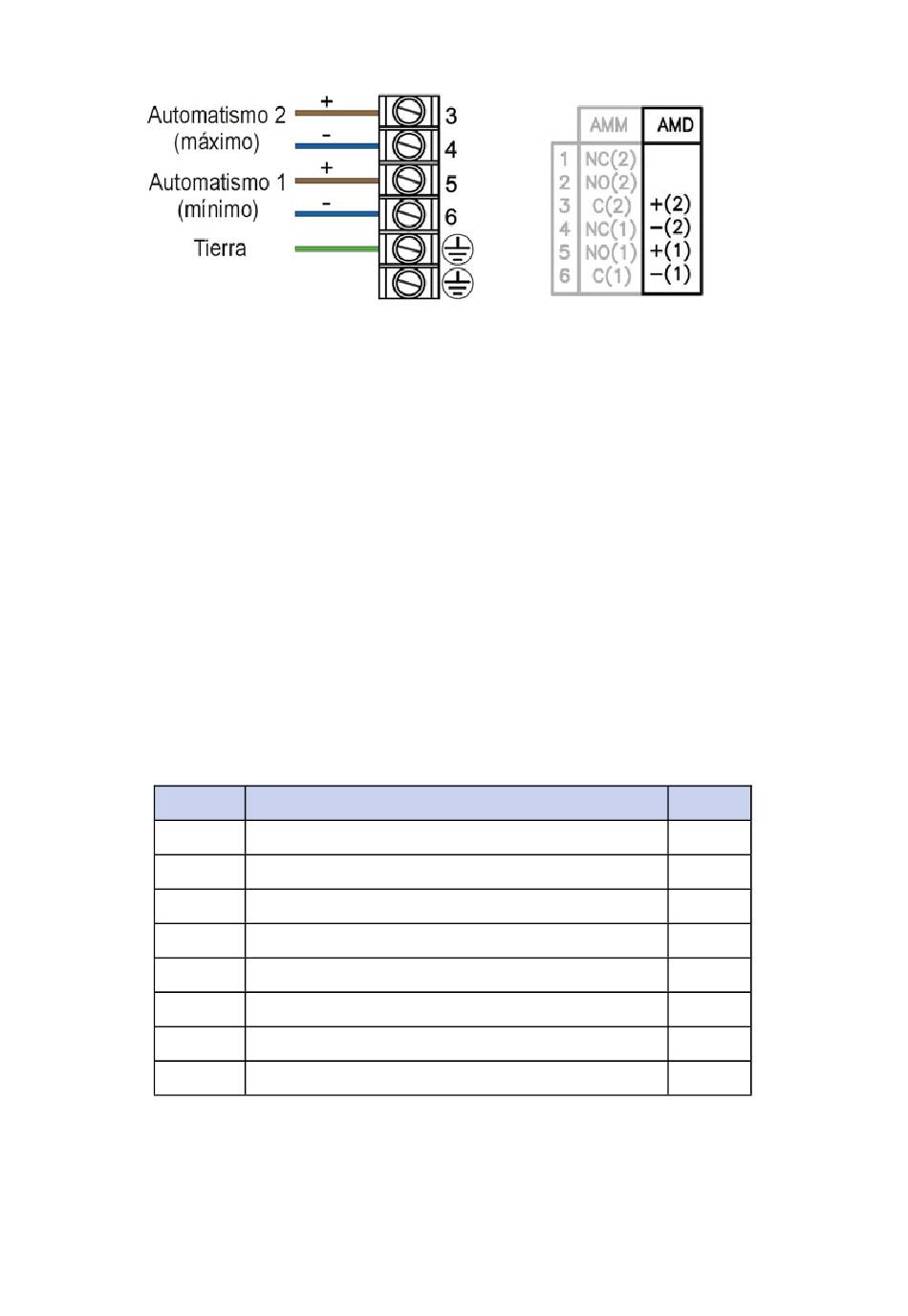

La numeración de los conectores queda indicada en el circuito impreso.

AUTOMATISMO AMM

10 INTRODUCCIÓN
El automatismo AMM puede utilizarse para generar un aviso o una maniobra cuando el
caudal que está midiendo el instrumento alcanza un determinado valor en la escala de
medición.
Consta de un microrruptor accionado por una leva excéntrica montada en el eje de la aguja
indicadora.
En un mismo instrumento, puede haber uno o dos microrruptores, según los puntos que se
desee detectar.
11

MONTAJE DEL AUTOMATISMO EN UN EQUIPO EXISTENTE

Cuando se desea incorporar un automatismo AMM a un equipo, se deben seguir los
siguientes pasos.
11.1

Contenido del kit

El kit contiene los siguientes elementos:
Cantidad
1
2
1
1
2
2
2
En los kits, las juntas tóricas (5) y los obturadores (7) no vienen como piezas sueltas. Están
colocadas en los prensaestopas (6).
11.2 Preparación
Desmontar la tapa, que va fijada por cuatro tornillos "Allen" M5 y arandelas de plástico, en la
parte posterior de la caja indicadora, empleando una llave "Allen" de 4 mm.
Circuito automatismo AMM
Tornillos rosca chapa DIN7982 B-2,2 x 9,5 Nº2 A2
Tornillo DIN7985 M3 x 6 A2
Arandela dentada exterior M3 A4
Juntas tóricas Ø 16 x 18,5 x 1,25 mm NBR-70
Prensaestopas IP68
Obturadores para prensaestopas
Kit AMM
Material
17
Posición
1
2
3
4
5
6
7
