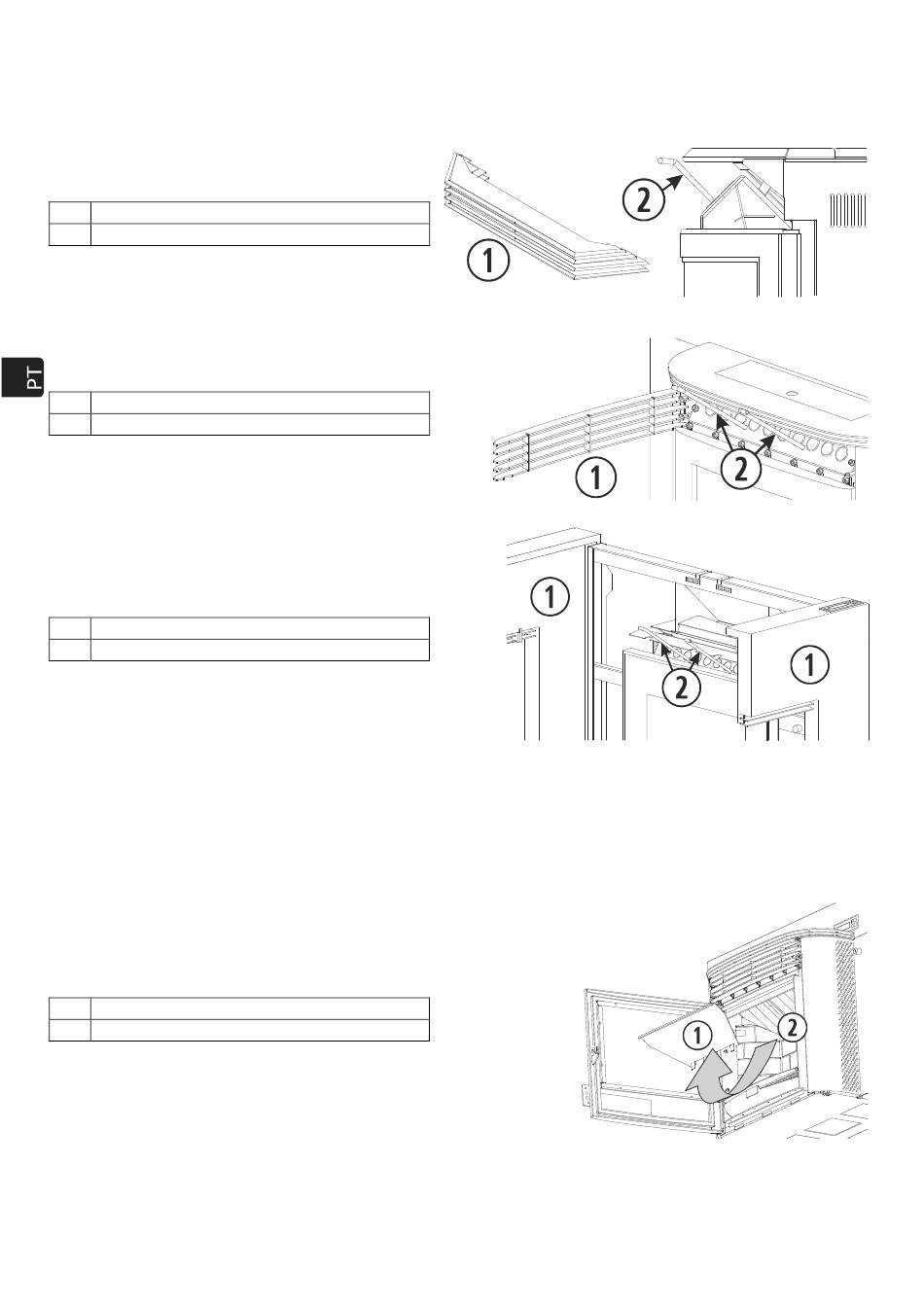

Para os modelos Ecoaire (Figura 15), o Ecoaire Insert e Eco II (Figura 16), acede-se aos puxadores do rastilho,
abrindo a grade embelezadora.
No modelo Kerala (Figura 17), deve-se abrir as portas frontais, para acionar os puxadores do rastilho.
Por não possuir tubos permutadores, a estufa Córdoba não necessita desta tarefa de manutenção.

Grade embelezadora.

Puxadores do rastilho.

Grade embelezadora.

Puxadores do rastilho.

Portas frontais.

Puxadores do rastilho.
Nos modelos Kerala e Eco II, deve-se realizar uma ação de limpeza a maiores sobre o permutador de calor,
esta ação terá uma frequência semanal. Como se vê na figura 18 (Eco II), para ter um melhor acesso ao
permutador e poder limpá-lo de forma exaustiva, devemos empurrar para cima a placa superior da grade,
até desencaixar as patilhas que a fixam à placa central e puxá-la. Ao finalizar, colocamos de novo a placa
superior, assegurando-nos de que as patilhas ficam corretamente encaixadas.

Placa superior da rede.

Tubos permutadores de calor.
107
Figura 15
Figura 16
Figura 17
Figura 18
