DETECTA-6
DETECTA-6
«Manual de PROGRAMACIÓN»
ESPAÑOL

Publicidad

Tabla de contenido
loading

Manuales relacionados para Fermax DETECTA-6

Resumen de contenidos para Fermax DETECTA-6

  • Página 1 DETECTA-6 DETECTA-6 «Manual de PROGRAMACIÓN» ESPAÑOL...
  • Página 2 Código 97036Eb, V11_06 Publicación técnica de carácter informativo editada por FERMAX ELECTRONICA S.A.E. FERMAX ELECTRONICA S.A.E., en su política de mejora constante, se reserva el derecho a modificar el contenido de este documento así como las características de los productos que en él se refieren en cualquier momento y sin previo aviso.

  • Página 3: Tabla De Contenido

    DETECTA-6 DETECTA-6 INDICE ESPECIFICACIONES DEL SISTEMA ............. 5 NORMATIVA ....................7 FUNCIONAMIENTO GENERAL ............... 11 Central con parcialización de areas ..........12 Conexión del sistema ..............14 Desconexión del sistema............. 14 Códigos de Conexión/Desconexión del sistema ......16 Alarma del sistema ..............17 Comunicador Telefónico ...............
  • Página 4 DETECTA-6 DETECTA-6 DEFINICION DE CONCEPTOS ................ 53 Áreas ................... 54 Códigos ..................55 Salidas ..................55 Zonas................... 58 Opciones ..................62 Apartado Telefónico ..............64 Pag 4...

  • Página 5: Especificaciones Del Sistema

    DETECTA-6 DETECTA-6 ESPECIFICACIONES DEL SISTEMA Pag 5...

  • Página 6: Especificaciones

    DETECTA-6 DETECTA-6 ESPECIFICACIONES - 6 zonas cableadas, con funciones pre-asignadas. - Zonas 1, 2 y 3 zonas de detección de presencia (NC). - Zona 4: Zona de TAMPER (NC y 24 horas). - Zona 5: Zona libre (sin configurar, NA).

  • Página 7: Normativa

    DETECTA-6 DETECTA-6 NORMATIVA Pag 7...
  • Página 8 La empresa FERMAX ELECTRÓNICA, S.A.E., certifica sus productos bajo las siguien- tes condiciones: · El sistema se ha certificado conectando la central FERMAX Detecta 6 a una alimen- tación con toma de tierra. · La longitud del cable entre los pins RS-232 del circuito y el Interface de comunicación con el Ordenador, no debe ser superior a 1 metro.
  • Página 9 DETECTA-6 DETECTA-6 Medios de notificación Grado 1 Opción A Opción B Opción C Dispositivo de aviso ( sirena ) Dispositivo autoalimentado de aviso Primer sistema de transmisión Segundo sistema de transmisión Medios de notificación Grado 2 Opción A Opción B...
  • Página 10 DETECTA-6 DETECTA-6 · Se vigilarán así mismo todos los canales de comunicación del sistema, incluyendo el canal Vía Radio, el Bus (RS485 ó TTL) la línea telefónica y líneas GSM, el sistema generará averías en estado desconectado y deberá generar Tampers en estado co- nectado, para ello active las opciones de las salidas PGM correspondientes en las direcciones [303] y [304] y cablee dichos PGM's a zonas instantáneas .

  • Página 11: Funcionamiento General

    DETECTA-6 DETECTA-6 FUNCIONAMIENTO GENERAL Pag 11...

  • Página 12: Central Con Parcialización De Areas

    DETECTA-6 DETECTA-6 CENTRAL CON PARCIALIZACIÓN DE ÁREAS La Central puede disponer de dos Áreas (según programación). Inicialmente sólo está activada el Área 1. Los códigos de usuario podrá tener asignados más de un área. Cada código únicamente podrá controlar el Área o Áreas que tenga asignadas.
  • Página 13 DETECTA-6 DETECTA-6 Por ejemplo, se definen varias zonas que corresponderán al Área 1 o al Área 2 (o a ambas). Se pueden compartir las zonas existentes (1 a 6) entre las dos áreas, de modo que dichas zonas quedarán conectadas cuando todas las áreas a las que se asignan, estén conectadas:...

  • Página 14: Conexión Del Sistema

    DETECTA-6 DETECTA-6 CONEXIÓN DEL SISTEMA La conexión (armado) de la Central se puede realizar a través de: - los códigos de Usuarios, - la función "conexión rápida", - la entrada de Llave Al conectar el sistema: - el display del teclado indicará la acción realizada "Conexión"...
  • Página 15 DETECTA-6 DETECTA-6 Conexión con Zonas Prioritarias Si al intentar conectar la central, ésta no se lo permite y el teclado visualiza el motivo «No puede conectar por detección de una zona prioritaria », la central indica que hay alguna zona prioritaria que está detectando y por lo tanto no se permitirá la conexión de la central hasta que no se restaure (deje de detectar).

  • Página 16: Códigos De Conexión/Desconexión Del Sistema

    DETECTA-6 DETECTA-6 CÓDIGOS DE CONEXIÓN/DESCONEXIÓN DEL SISTEMA La conexión o desconexión de la central de alarmas siempre la realizará un usuario (a través de su código de usuario). Existen varias formas de conectar/desconectar la central de alarmas: Cambiar el estado actual de la central: Código de usuario + #...

  • Página 17: Alarma Del Sistema

    DETECTA-6 DETECTA-6 ALARMA DEL SISTEMA El Sistema entrará en alarma: 1.Si estando la Central conectada, detecta una zona instantánea (detección dentro de área conectada) 2.Si estando la Central en Ruta de Entrada/salida, detecta una zona que no es de Entrada/Salida.
  • Página 18 DETECTA-6 DETECTA-6 Alarma de Atraco (Dir [612]) Si una zona programada como atraco detecta, la central activará la salida que tenga asig- nada y el comunicador telefónico enviará el reportaje de atraco. El teclado no mostrará nada y el zumbador del teclado no sonará.

  • Página 19: Comunicador Telefónico

    DETECTA-6 DETECTA-6 COMUNICADOR TELEFÓNICO La Central incorpora un comunicador telefónico, el cual podrá comunicar los eventos acae- cidos a: · Una central receptora · A teléfonos particulares. Central Receptora Al producirse un evento en la central, si dicho evento tiene asignado un reportaje telefóni- co, la central llamará...

  • Página 20: Mensajes De Voz Por Altavoz

    DETECTA-6 DETECTA-6 MENSAJES DE VOZ POR ALTAVOZ (Funcionamiento modo especial) Desconexión en modo especial El funcionamiento en modo especial activa la reproducción de mensajes de voz por el altavoz (conectado a la central) para las siguientes sistuaciones / eventos: - Reproducción del mensaje de voz de las zonas que detecten en desconexión o que entren en alarma en conexión.
  • Página 21 DETECTA-6 DETECTA-6 Buzón de Voz Es el mensaje que se reproducirá cuando detecte una zona de la ruta de entrada y salida, estando la Central desconectada. Este mensaje se reproducirá ya esté habilitada o deshabilitada la función de desconexión especial.

  • Página 22: Grabación De Mensajes

    DETECTA-6 DETECTA-6 GRABACIÓN DE MENSAJES La grabación / verificación de los mensajes, se realiza desde programación de instalador, mediante el micrófono o brazo de teléfono conectado a la central, remotamente desde un teléfono usando las funciones de telecontrol o desde el software Detecta Express .
  • Página 23 DETECTA-6 DETECTA-6 Grabación remota desde un teléfono Ver apartado «Telecontrol» en el presente manual Grabación desde el software Detecta Express Necesita para dicha función un equipo con tarjeta de sonido y micrófono. Para grabar los mensajes desde Detecta-Express siga los siguientes pasos: - Abra la grabadora de sonidos de Windows.

  • Página 24: Telecontrol

    DETECTA-6 DETECTA-6 TELECONTROL El telecontrol es el sistema por el cual se puede controlar ciertas funciones de la central a través del teléfono (fijo o móvil). Para gestionar la central telefónicamente es necesario: 1º. Entrar en modo telecontrol Existen dos modos de entrar en telecontrol: - Al producirse una alarma: la central llama al usuario.
  • Página 25 DETECTA-6 DETECTA-6 2º. Comandos de Telecontrol Son los comandos introducidos por el usuario mediante el teléfono, una vez activado el modo telecontrol, que permiten realizar determinadas operaciones sobre la central. Si el código introducido es correcto, la central repro- Conectar / Desconectar la cen- Código...
  • Página 26 DETECTA-6 DETECTA-6 Reproduce el mensaje de voz grabado Reproducir mensajes de (ver tabla mensajes) n: nº de mensa- Después de teclear el código de grabación se Grabar mensajes de voz escucharán 2 pitidos consecutivos indicando el (ver tabla mensajes) inicio de la grabación. En este momento debe n: nº...

  • Página 27: Descripcion Del Monitor

    DETECTA-6 DETECTA-6 DESCRIPCIÓN DEL MONITOR Pag 27...

  • Página 28: Descripcion Del Monitor Y Teléfono Detecta

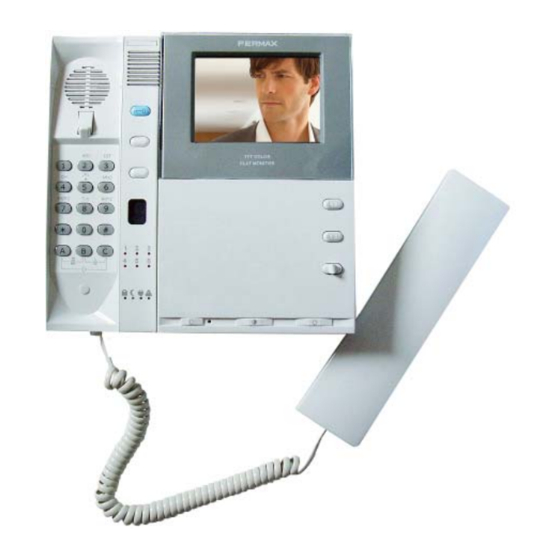

    DETECTA-6 DETECTA-6 DESCRIPCION DEL MONITOR Y TELÉFONO DETECTA 6 F E R M A X Monitor Detecta 6 Teléfono Detecta 6 Sistema ADS, 4+N y MDS Sistema ADS Descripción comandos de Videoportero Monitor y Teléfono: Botón de ABREPUERTAS / Llamada a conserje.

  • Página 29: Pulsadores De Alarma

    DETECTA-6 DETECTA-6 LEDS del Teclado / Estado LEDS Función (apagado) (encendido) (intermitente) en ruta de Entrada/Salida estado de la desconectada conectada destello a 2 segundos, central central parcialmente conectada led de omisión ninguna zona omitida alguna zona omitida reloj desprogramado alimentación...

  • Página 30: Display Del Teclado

    DETECTA-6 DETECTA-6 Display del Teclado El display mostrará las funciones realizadas asi como una serie de información al introducir códigos o al estar en programación. Se muestra cuando se introduce un código erróneo o se realiza una función incorrecta. Información sobre Central en Reposo (Desconectada) / Conectada...
  • Página 31 DETECTA-6 DETECTA-6 Funciones Teclas Rápidas Al pulsar una tecla durante 2 segundos, se realiza la función correspondiente a la tecla pulsada: Tecla Buzón de Voz, se graba el buzón de Voz. Zonas en Detección, el teclado visualiza las zonas en detección. El display muestra ‘d’...
  • Página 32 DETECTA-6 DETECTA-6 Pag 32...

  • Página 33: Programacion

    DETECTA-6 DETECTA-6 PROGRAMACIÓN Pag 33...

  • Página 34: Programación De La Central

    DETECTA-6 DETECTA-6 PROGRAMACION DE LA CENTRAL Entrar en Programación - No se puede entrar en programación si la central está conectada o en alarma: Para entrar en programación pulsar: Código de instalador MASTER + # al entrar en programación se visualizará: (Por defecto: 0011) 2 seg.

  • Página 35: Visualización De Los Datos Programados

    DETECTA-6 DETECTA-6 Visualización de los datos programados Estando en programación , para visualizar se realizarán los siguientes pasos: 1. Introducir la dirección a visualizar. Dirección 2. Validar pulsando la tecla [#]. Automáticamente se visualizarán, los datos que hay que hay grabados en esa dirección.

  • Página 36: Programación De Códigos De Usuarios

    DETECTA-6 DETECTA-6 PROGRAMACION DE CODIGOS DE USUARIOS Código Instalador 1 (por defecto) Código Usuario 1 1 (por defecto) Código Usuario 2 Código Usuario 3 Código Usuario 4 Siempre código de servicio. Código Usuario 5 Código Usuario 6 Se utiliza para conexión/desconexión con llave.

  • Página 37: Programación De Fecha Y Hora

    DETECTA-6 DETECTA-6 A1 A2 Areas que se conectan/desconectan con la llave Areas del Usuario 7 Areas que se conectan con la función de conexión Areas del Usuario 8 rápida. La función de llave se puede conectar/desconectar con el código de Usuario 7.

  • Página 38: Programación De Zonas

    DETECTA-6 DETECTA-6 PROGRAMACION DE ZONAS Zonas NA Si no se seleccionan ninguna de las dos características, las Zonas Con resistencia final de serán NC línea Seleccionada, la sensibilidad de la Con Sensibilidad Lenta zona será lenta (400ms.), sino será rápida (50ms.).

  • Página 39: Programación De Opciones

    DETECTA-6 DETECTA-6 PROGRAMACION DE OPCIONES Las casillas en negro estan reservadas . No tienen ninguna opción asignada. Funciones de la Central 1) Reservado 2) Habilita detección de Avería /Tamper en el mismo lazo de la zona 3) La detección de Tamper, genera alarma en la zona.

  • Página 40: Programación De Salidas

    DETECTA-6 DETECTA-6 PROGRAMACION DE SALIDAS Las casillas en negro estan reservadas . No tienen ninguna opción asignada. Programación de Salidas OUT1 y OUT2 Asignación zonas a OUT1: Tiempo de activación Modo de trabajo OUT1 1) Seleccionada, en reposo contacto abierto, sino da +12V 2) Selecciona modo de activación pulsante...

  • Página 41: Programación Del Pgm

    DETECTA-6 DETECTA-6 Programación del PGM Activación del PGM (dirección 303) 1) Activa el PGM si el área 1 está conectada. Habilitado (sólo cable) 2) Activa el PGM por detección de avería o tamper, en la zona 3) Activa el PGM por detección de zonas de atraco 4) Activa el PGM por detección de zonas de día...

  • Página 42: Programación De Relés

    DETECTA-6 DETECTA-6 RELES Programación de Relés Las casillas en negro estan reservadas . No tienen ninguna opción asignada. Asignación de zonas a Relé1: Tiempo de activación Modo de trabajo Relé1 - Activar siempre la opción 1 2) Selecciona modo de activación pulsante 3) Selecciona temporización en minutos, si no en segundos.
  • Página 43 DETECTA-6 DETECTA-6 Asignación de zonas a Relé3: Tiempo de activación Modo de trabajo Relé3 - Activar siempre la opción 1 2) Selecciona modo de activación pulsante 3) Selecciona temporización en minutos, si no en segundos. 4) Modo de activación del programa. Pulso inicio/final o Biestable.

  • Página 44: Programas Automáticos De Relés

    DETECTA-6 DETECTA-6 Programas automáticos de Relés Permite 8 Programas de Relés con 2 horarios en cada uno de ellos, conexión/desc. Prog.1 Hora Inicio intervalo 1 h m m Hora de act. formato hh:mm h m m Prog.1 Hora Final intervalo 1 Hora de Desact.
  • Página 45 DETECTA-6 DETECTA-6 h m m Prog.5 Hora Inicio intervalo 1 Hora de act. formato hh:mm Prog.5 Hora Final intervalo 1 h m m Hora de Desact. formato hh:mm Prog.5 Calendario intervalo 1 Seleccionar: 1 = Lunes 7 = Domingo h m m Prog.5 Hora Inicio intervalo 2...

  • Página 46: Programacion De Apartado Telefonico

    DETECTA-6 DETECTA-6 PROGRAMACION DE APARTADO TELEFONICO Apartado Telefónico 1) Habilita la entrada Bidireccional. Conexión remota PC con central 2) Test Telefónico NO fijo. 3) Split telefónico. Llama a todos los teléfonos de Receptora 6) Permisión bidireccional por teclado, realiza llamada de retorno 7) Reservado 8) Activa la escucha después de reportar a CRA un evento de alarma.

  • Página 47: Retardo De Reportaje

    DETECTA-6 DETECTA-6 Retardo de Reportaje Tiempo que tarda el equipo en realizar la llamada De 0 a 255 segundos. a CRA en caso de alarma durante la ruta de Seg. entrada de 0 a 255 seg. 0 3 0 Timeout de Reportaje Tiempo máximo que un evento permanecerá...

  • Página 48: Programación Avisos A Teléfonos Particulares

    DETECTA-6 DETECTA-6 PROGRAMACION AVISOS A TELEFONOS PARTICULARES Envío a teléfonos particulares 1) Envía alarmas de las zonas 2) Envía conexión y desconexión (reproduce el estado del sistema) 4) Envía averías de las zonas 5) Envía el mensaje de fallo de red y su restauración 6) Envía el mensaje de batería baja y restauración de batería...

  • Página 49: Programación De Los Códigos De Abonado

    DETECTA-6 DETECTA-6 Programación de los Códigos de Abonado Código de Abonado Número de identificación para la Central Receptora Area 1 F F F F Código de Abonado Area 2 F F F F Programación Test Telefónico Reportaje Test Tiempo Cadencia Test Cada cuanto Telefónico...

  • Página 50: Programación De Reportajes

    DETECTA-6 DETECTA-6 Programación de Reportajes Conexión/ Av Av Zona 1 Con Des Desconex. de Usuario Zona 2 Conexión/ Con Des Desconex. de Area Zona 3 Anulación de Anul Alarma Zona 4 Código Coac- ción Zona 5 Aviso Policia Zona 6...
  • Página 51 DETECTA-6 DETECTA-6 Códigos extendidos CONTACT ID. Reportajes Alarma Zona: Reportajes Avería Zonas Códigos estándar Avería de sensor. Robo perimetral Lazo fuego. Robo Interior Tamper genérico Detector de Gas Avería de Bomba Sistema refrigeración Sirena 1 Sistema calefactor Sirena 2 Escape de agua Lazo abierto Lazo cerrado.
  • Página 52 DETECTA-6 DETECTA-6 Pag 52...

  • Página 53: Definicion De Conceptos

    DETECTA-6 DETECTA-6 DEFINICIÓN DE CONCEPTOS Pag 53...

  • Página 54: Áreas

    DETECTA-6 ÁREAS Las áreas son asociaciones de zonas en la central. DETECTA-6 dispone de 2 áreas independientes que se asignan libremente a los códigos de usuario. A un usuario se le puede asignar las dos áreas. CÓDIGOS Los códigos son la secuencia de dígitos que se emplean para la conexión / desconexión de la Central.

  • Página 55: Salidas

    DETECTA-6 DETECTA-6 SALIDAS Para todas las salidas / relés si se programa un tiempo de 255, las salida trabajará en modo biestable (se activará indefinidamente hasta que no se desactive). Existen tres tipos de salidas: Salidas "OUT1" ( Asignación zonas: Dir [617] - Tiempo activación: Dir [212] ) Las salidas "OUT"...
  • Página 56 DETECTA-6 DETECTA-6 Controlabilidad de Salidas y Relés. Tanto las salidas OUT, PGM o relés disponen de una opción en su modo de trabajo que las habilita para ser controlables telefónicamente o bien desde teclado, sólo el usuario master tiene derecho para controlar salidas.
  • Página 57 DETECTA-6 DETECTA-6 Salida Auxiliar PGM ( según opciones programadas: Activación PGM: Dir [303] o Activación PGM: Dir [304] - Tiempo activación Salida PGM: Dir [214] ) Activa PGM si Área 1 conectada La Salida PGM permanecerá activada mientras el área 1 se encuentre conectada.

  • Página 58: Zonas

    DETECTA-6 DETECTA-6 ZONAS Modo de trabajo de las Zonas - NA Dir [600]: Zonas con contacto Abierto en reposo. - NC (si no se selecciona ni la Dir [600] ni la Dir [601]: Zonas con contacto Cerrado en reposo. - RLF Dir [601]: Zonas con resistencia final de línea. En reposo cierran el lazo con respecto a masa, a través de una resistencia de 2K2W.
  • Página 59 DETECTA-6 DETECTA-6 · Conexión de Zona + Tamper mismo lazo: Detección de Alarma y Tamper / Avería en la misma Zona (lazo). Zona NC con Resistencia Final de Línea Sensibilidad de las Zonas Dir [602] Es el tiempo (rápido o lento) que necesita el canal de entrada para considerar que ha habido una detección.
  • Página 60 DETECTA-6 DETECTA-6 Zonas con Auto-omisión Dir [605] Estas zonas si están detectando en el momento de conectar la central, se auto-omiten y si dejan de detectar, se restauran automáticamente. Omisión Zonas por teclado Dir [606] Son aquellas zonas que podrán ser omitidas a través del teclado mediante la función "Omisión de Zonas".
  • Página 61 DETECTA-6 DETECTA-6 Tiempo de prealarma de fuego Dir [105] Tiene como finalidad la de poder desactivar la zona de fuego antes de que se active la alarma, para poder realizar una comprobación visual de la posible alarma. Programable de 0 a 255 seg.

  • Página 62: Opciones

    DETECTA-6 DETECTA-6 OPCIONES Funciones de la Central Dir [301] Habilita la detección de Avería Zonas Activa la detección de avería / tamper en los lazos de zona así como en zonas Vía Radio. Deberá instalar las resistencias adecuadas para la función. En caso de avería si la zona está...
  • Página 63 DETECTA-6 DETECTA-6 Anula Código de Coacción. Código + 1 La Función del Código de Coacción (Código de Atraco) queda anulada. Anula zumbador durante entrada / salida [Tecla 5 2seg. El zumbador del teclado no sonará durante la Ruta de Entrada / Salida.

  • Página 64: Apartado Telefónico

    DETECTA-6 DETECTA-6 APARTADO TELEFÓNICO Opciones Apartado Telefónico Dir [305] Habilita la entrada bidireccional Esta opción permite la conexión bidireccional entre el Ordenador y la Central. De lo contrario, no se puede entrar en comunicación Bidireccional, a no ser que lo permita el usuario a través del teclado.
  • Página 65 DETECTA-6 DETECTA-6 Envía mensaje de cabecera De este modo, se reproducirá el mensaje de cabecera antes de los mensajes de zo- nas, para poder ubicar la central que origina la llamada. Confirmación de llamada individual Si se selecciona, con el comando DTMF [*+9], se cancelará la rellamada sólo al teléfo- no que haya ejecutado el comando, si no el modo será...
  • Página 66 DETECTA-6 DETECTA-6 Número de rings Dir [422] Es el número de rings a los cuales descolgará la Central cuando recibe una llamada del Ordenador para realizar una comunicación Bidireccional o bien llamada de tele- control. Programable de 1 a 9 rings. Si se programa "F" (*5) la central no descolgará. Si se programa "E"...
  • Página 67 DETECTA-6 DETECTA-6 Códigos extendidos Contact Id. Si se desea enviar un reportaje diferente a lo programado en características de zonas, programar en reportajes de alarma y avería de zonas, un dígito diferente de 0, según la tabla en programación de reportajes: Código de abonado Dir [426] y Dir [427]...
  • Página 68 DETECTA-6 DETECTA-6 · Cualquier suceso en el sistema genera un evento de ON y uno de OFF o restauración. En los reportajes de 1 dígito, la restauración se programa en la misma dirección que el reportaje de ON. En los de 2 dígitos necesita otra dirección.
  • Página 69 DETECTA-6 DETECTA-6 Conexión / Desconexión Usuario Dir [577] Se envía al conectar o desconectar los usuarios que han sido programados + el núme- ro del usuario que ha realizado la operación. El dígito alto envía la Conexión mientras que el bajo, envía la Desconexión en dirección 577.
