Figura 17: Tornillos de fijación de la mesa -- aflojar para
ajustar el paralelismo de la ranura del inglete
Ajuste de la separación de la mesa del disco
1.
Usando una regla graduada, compruebe la separación
entre el borde de la mesa y la cara del disco. Debe estar
cerca de 3/32 pulgadas. Si es mucho más o menos que esa
distancia, ajústela de la siguiente manera:
2.
Desconecte la alimentación eléctrica de la máquina.
3.
Usando el orificio de acceso en la parte superior del
protector de disco, localice y afloje los dos tornillos de
fijación que aseguran el disco al eje.
4.
Deslice el disco hacia adentro o hacia afuera a lo largo de
su eje hasta que el espacio entre el disco y la mesa sea de
3/32 pulgadas (vea la Figura 18).
5.
Apriete ambos tornillos de fijación.
6.
Vuelva a conectar la alimentación eléctrica a la máquina.
Figura 18: Medición de la brecha de disco a tabla.
Ajuste del paralelo de la ranura de inglete de la
mesa de banda
1.
Desconecte la alimentación eléctrica de la máquina para
evitar arranques accidentales.
2.
Ajustar el ángulo de la mesa a cero.
3.
Coloque una regla o escuadra de mecánico regulable
contra el borde izquierdo o derecho de la banda o platina y
mida la distancia hasta el borde de la ranura del inglete (ver
Figura 19).
4.
Mueva el dispositivo de medición al borde opuesto de la
banda o platina y mida la distancia hasta la ranura de
inglete.
5.
Ajuste la mesa aflojando los tres tornillos de fijación debajo
de la mesa, luego mueva la mesa hasta que la distancia
entre la ranura de inglete y el cinturón o la platina sea igual
en ambos lados.
6.
Apriete los tres tornillos de fijación.
7.
Vuelva a conectar la alimentación eléctrica a la máquina.
Ajuste del ángulo de la mesa de la banda
1.
Afloje la palanca de bloqueo de la mesa e incline la mesa
hacia arriba a unos 15º.
2.
Saque el soporte de tope (vea la Figura 21).
3.
Baje la mesa hasta que su tornillo de ajuste toque el
soporte de tope.
4.
Coloque un cuadro de mecánico contra la mesa y la banda
o platina.
5.
Si se requiere ajuste, gire el tornillo de ajuste (Figura 20)
hasta que la tabla esté exactamente a escuadra con
respecto a la platina.
6.
Comprueba el puntero. Si no está en 0º, afloje el tornillo de
puntero y ajuste el puntero hasta que esté en 0º.
7.
Apriete el tornillo de puntero.
8.
Afloje la manilla de bloqueo de la mesa e incline la mesa
hasta que su tope toque la posición de parada de 45º.
9.
Usando el transportador de un mecánico en 135° (90° +
45°) ajuste el tornillo hasta que la mesa y la platina estén
en el ajuste correcto. NO reajuste el puntero después de
esta operación.

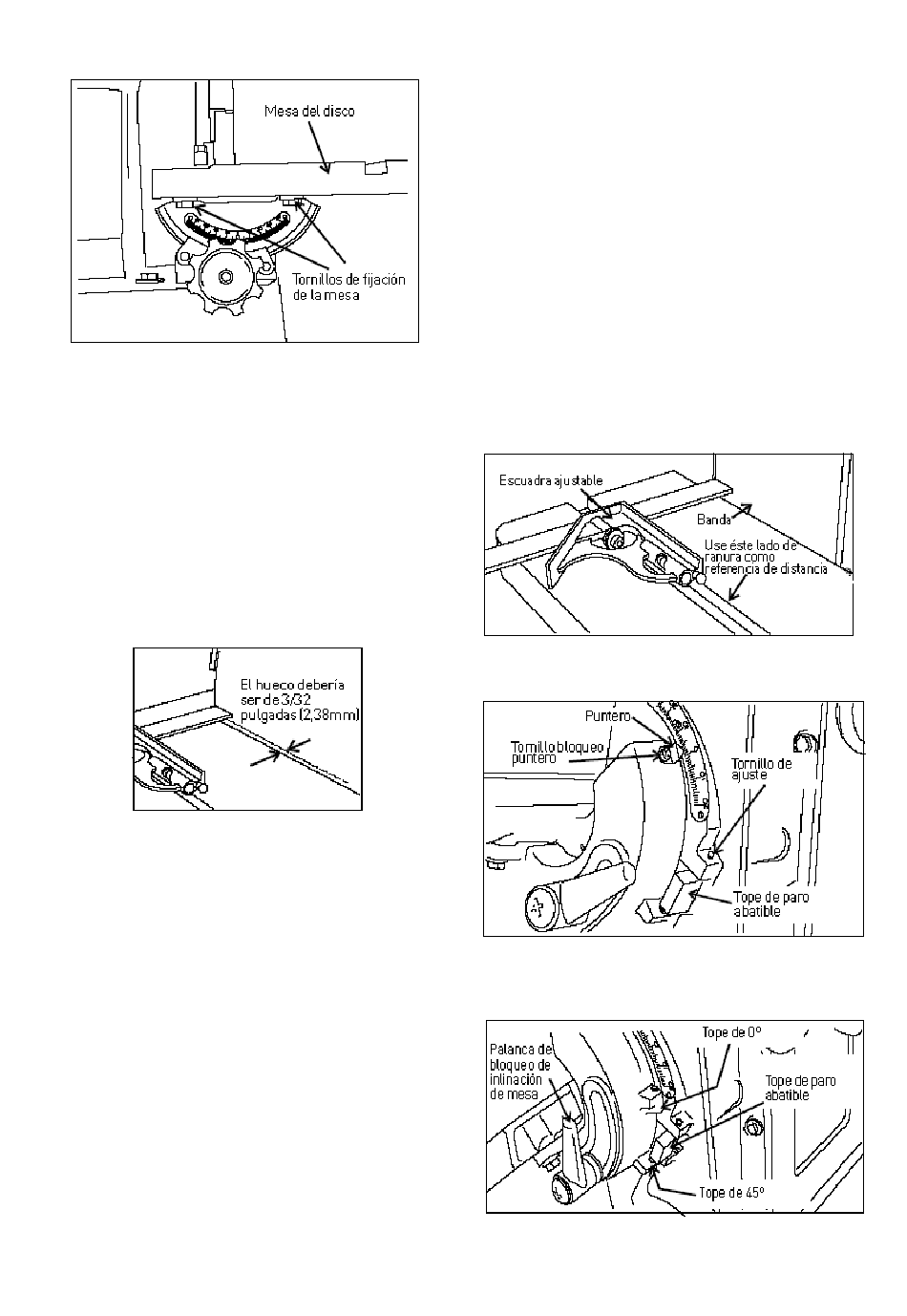

Figura 19: Utilizar un cuadro ajustable para comprobar y
fijar el paralelismo de la ranura del inglete en la mesa de la
correa
Figura 20: Ubicación de los tornillos de ajuste (cabeza con
cabeza hueca) y tornillo de sujeción de aguja para el ajuste
del ángulo de la mesa.
Figura 21: Ubicación de las tuercas de tope y el soporte de
tope para las posiciones cero y 45º de la mesa.
