ÍNDICE ÍNDICE................4 1.-DESCRIPCIÓN..............4 2.-CONEXIONADO..............4 2.1.-ALIMENTACIÓN ( BORNES 1 y 2)............2.2.-CONEXIÓN PARA ACCIONAMIENTO ( BORNES 3, 4 y 5)..... 2.3.-PULSADOR ( BORNES 6 y 7)............... 2.4.-SEGURIDAD ( BORNES 8 y 9)............. 2.5.-FINALES DE CARRERA ( BORNES 10, 11 y 12)........2.6.-SALIDA 12V CA PARA ACCESORIOS ( BORNES 13 y 14)....

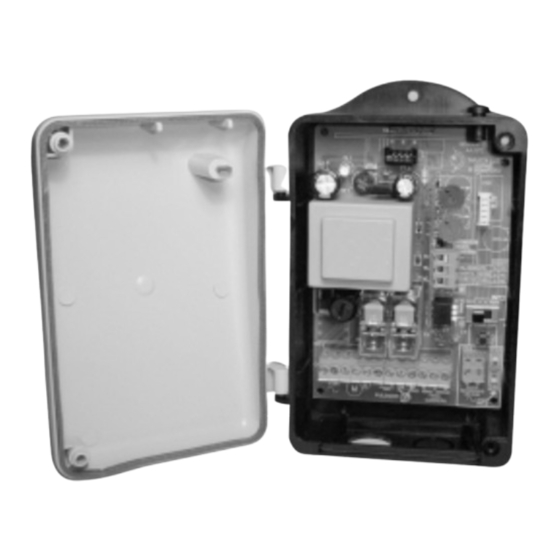

1.-DESCRIPCIÓN El Cuadro de Control CLAS 10 está diseñado para gobernar puertas automáticas con accionamientos de 230V CA, y potencia máxima de ¾ de CV ó 500W. Para puertas tipo: corredera, basculante, persiana y abatibles de una hoja (sin electrocerradura).
2.2.-CONEXIÓN PARA ACCIONAMIENTO (BORNES 3- 4- 5) Para el accionamiento que utilice. Si tras conectar el accionamiento, éste gira en sentido opuesto al que desea, debe intercambiar los cables situados en los bornes 3 y 4. Conecte el condensador adecuado en los bornes 3 y 4, y el común del accionamiento en el borne 5.
2.7.-CONEXIÓN PARA CONTROLADORES DE SEMÁFOROS (BORNES 1, 2 y 3 en módulo MCI) (Tarjeta Mod. El Cuadro de Control CLAS 10 puede indicar, mediante semáforos, Menor tiempo la maniobra de la puerta. Para ello es POTENCIÓMETRO necesario disponer de una tarjeta...
3.2.-INTERRUPTOR DE FUNCIONES I NTERRUPTOR Nº 1 FUNCIÓN APE RTURA (ON) AP ERTURA SI N PA RO (OFF) AP ERTURA CON PA RO I NTERRUPTOR Nº 2 FUNCI ÓN CI ERRE (ON) INV ERSIÓN A L CIERRE (OFF) NO INV IERTE AL CIE RRE INTE RRUPTOR Nº3 TI PO DE MANI OBRA (ON)
