21. Instale la tapa de la válvula de cebado (C) y sujete con los cuatro tornillos
(B) y arandelas.
22. Conecte la manguera (A) a la válvula de cebado.

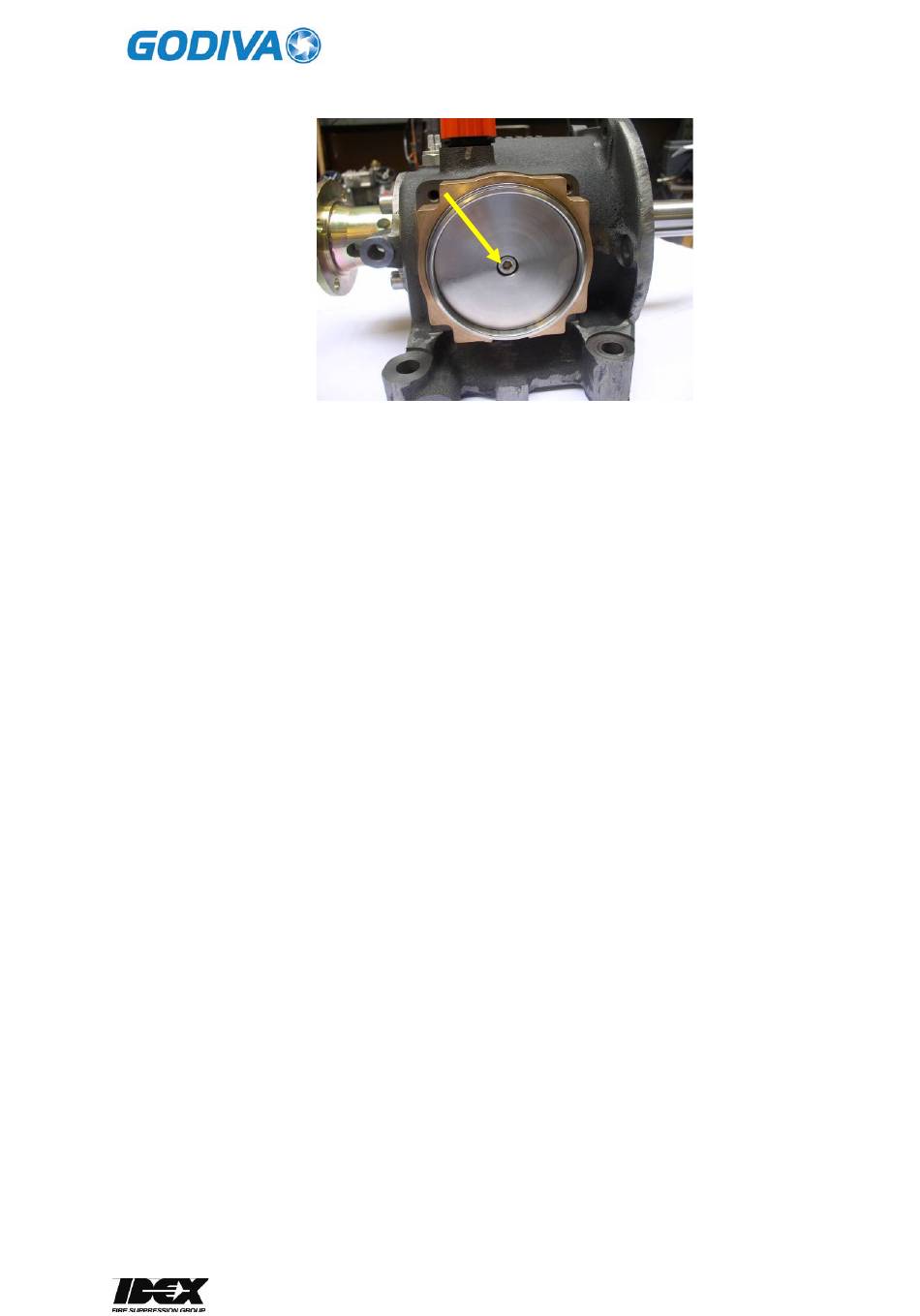

11. Cabezal de bomba
La razón principal por la que se debería retirar el cabezal de bomba es para
obtener acceso a la carcasa del cojinete. Sin embargo, si necesita acceder al
sellador de aceite delantero montado sobre la carcasa del cojinete, no es
necesario extraer el cabezal de bomba.

Retirada

Retire el colector de baja presión, el cuerpo del difusor en espiral, los rodetes,
la placa cubierta y el conjunto de piezas del sello mecánico, tal como se
detalla en las secciones anteriores.
Afloje las seis tuercas y arandelas que sujetan el cabezal de bomba a la
carcasa del cojinete. Utilizando un martillo de cara revestida de cuero, golpee
suavemente alrededor del cabezal de bomba hasta separarlo de la carcasa
del cojinete.

Montaje

El procedimiento de instalación es inverso al de desmontaje.
