Sistema 7

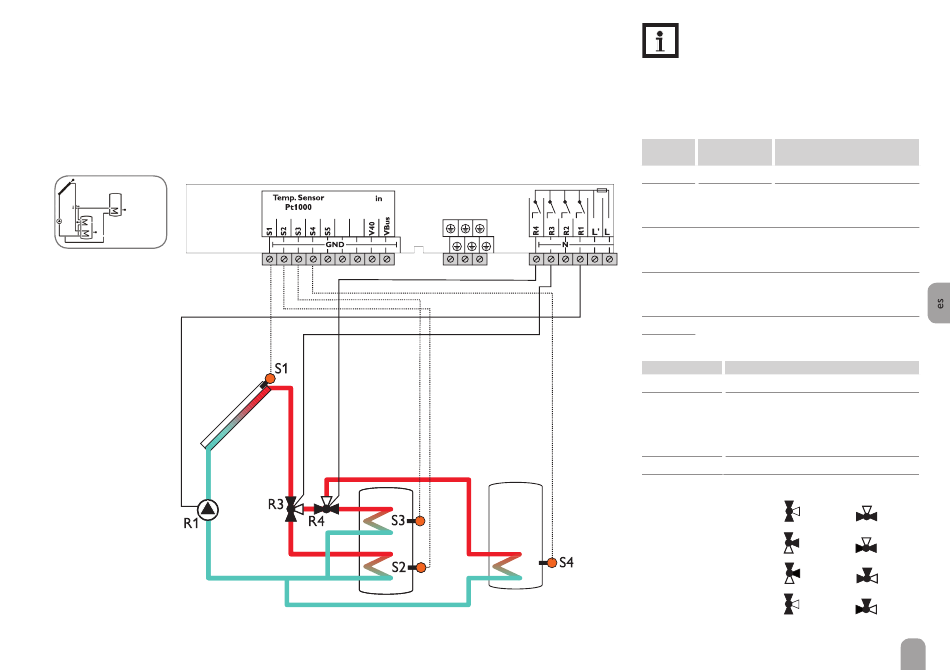

Sistema de calefacción solar con acumulador estratificado y 2º acumulador
El termostato compara la temperatura en la sonda
de temperatura S1 con las temperaturas medidas en
S2, S3 y S4. En cuanto las diferencias de temperaturas
medidas son mayores que los valores ajustados para
las diferencias de temperatura de conexión, se activa
la bomba (R1) (véase la regulación de velocidad), y el
Ventillogik
acumulador es cargado a través de las válvulas (R3,
R4) como máximo hasta alcanzar la temperatura má-
xima ajustada. Debe seleccionarse el funcionamiento
adecuado según la variante de válvulas instaladas.
Funcionamiento por válvula 1 Funcionamiento por válvula 1
1
Sonda/
borne
S1
S2
S3
S4
S5
V40
Relé
R1
R2
R3
R4
Ventillogik
Funcionamiento
por válvula
Dirección del flujo sin corriente eléctrica Dirección del flujo sin corriente eléctrica
2 2
3 3
4 4
Dirección del flujo sin
corriente eléctrica
Nota
Una instalación solar con un acumulador que
se carga por capas tanto desde arriba como
desde abajo se configura como una instalaci-
ón de dos acumuladores. (acumulador abajo
= acumulador 1; acumulador arriba = acumu-
lador 2; otro acumulador = acumulador 3)
Denomina-
Significado
ción
TKOL Temperatura del captador
TSP1U Temperatura de la parte infe-
rior del acumulador 1 (acumu-
lador 1)
TSP1O Temperatura de la parte supe-
rior del acumulador 1 (acumu-
lador 2)
TSP3U Temperatura de la parte infe-
rior del acumulador 2 (acumu-
lador 3)
Sonda opcional para realizar
medidas u opciones
Significado
Bomba solar del acumulador 1
opcional:
Desinfección térmica
Relé paralelo
Disipación del exceso de calor
Válvula de acumulador 1, 2 / 3
Válvula de acumulador 1, 2 / 3
1
2
3
4
