ALINEACIÓN DE EJES: introducción de las distancias
Cuando se selecciona un programa de alineación
de ejes, el sistema pide las distancias entre las unidades
de medición, el acoplamiento y las patas. Introduzca
estas distancias como se indica en las siguientes
figuras. El sistema acepta distancias comprendidas
entre 1 y 32000 mm (1260 pulgadas).

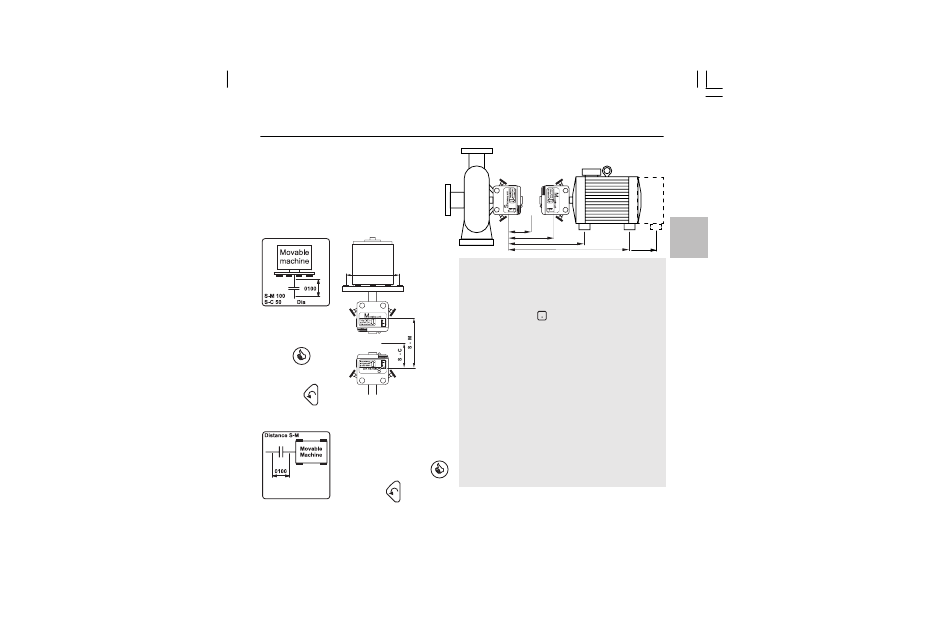

Programa vertical:
Diámetro
Introduzca las distancias
con el teclado numérico.
Aceptar
(cada distancia)
[ Modificar: ]
Programa horizontal:
Introduzca las distancias con el
teclado numérico.
Aceptar (cada distancia):
[ Modificar: ]
S - C
S - M
S - F1
S - F2 [S - F2]
S-M=distancia entre las unidades de medición.
S-F1=distancia entre el detector fijo (S) y el primer par
de patas (F1). (Para entrar en un valor negativo [S-F1],
una primera prensa para el signo de menos,
después incorporar el valor.)
S-C=distancia entre S y el centro del acoplamiento (si el
acoplamiento está en el centro de las dos unidades de
medición, pulse "Enter"; en caso contrario introduzca el
valor adecuado).
S-F2=distancia entre S y F2 (debe ser superior a la
distancia S-F1).
[S-F2]=si la máquina tiene tres pares de patas, puede
añadir esta distancia una vez haya finalizado la medición;
el sistema calculará un nuevo valor de ajuste para este
par de patas (consulte la página C7).
