INSTALACIÓN

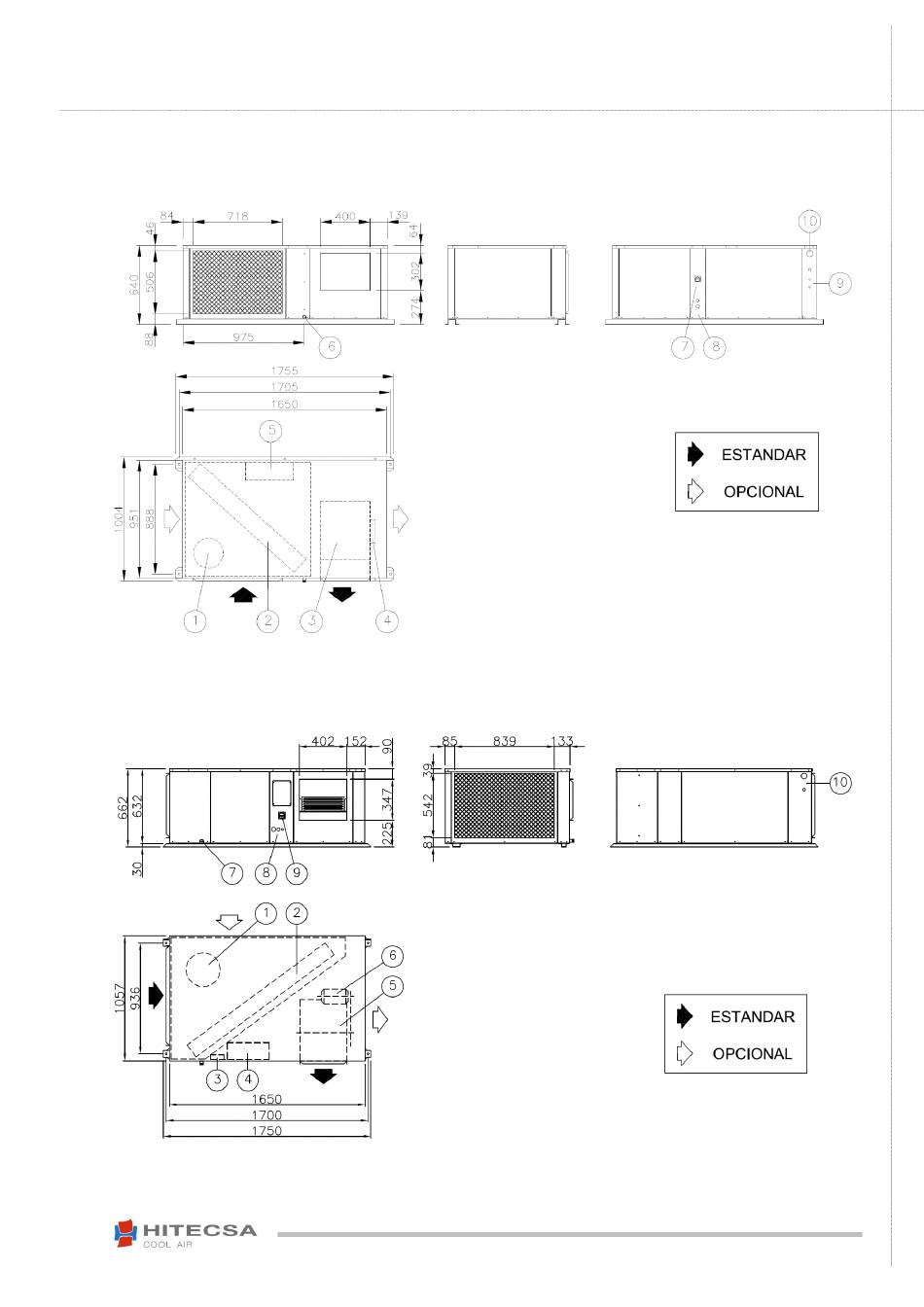

DIMENSIONES
Modelos CCHBA-CCHA 701 – 721 – 751 – 801

Modelo CCHBA-CCHA 1001

LEYENDA
1. Compresor
2. Batería exterior
3. Turbina
4. Motor turbina
5. Cuadro eléctrico
Drenaje Ø ¾"
6.
7. Interruptor general
8. Conexiones eléctricas
9. Toma de presión externa
para motorización
10. Conexiones frigoríficas
LEYENDA
1. Compresor
2. Batería exterior
3. Toma de presión externa
para motorización
4. Cuadro eléctrico
5. Turbina
6. Motor turbina
Drenaje Ø ¾"
7.
8. Conexiones eléctricas
9. Interruptor general
10. Conexiones frigoríficas
IOM_CCHBA-CCHA_201a1201_208003_200101_ES
CCHBA-CCHA
UNIDADES MOTOCONDENSADORAS
HORIZONTALES CON VENTILADOR CENTRIFUGO
14
