PORTERO Y VIDEOPORTERO

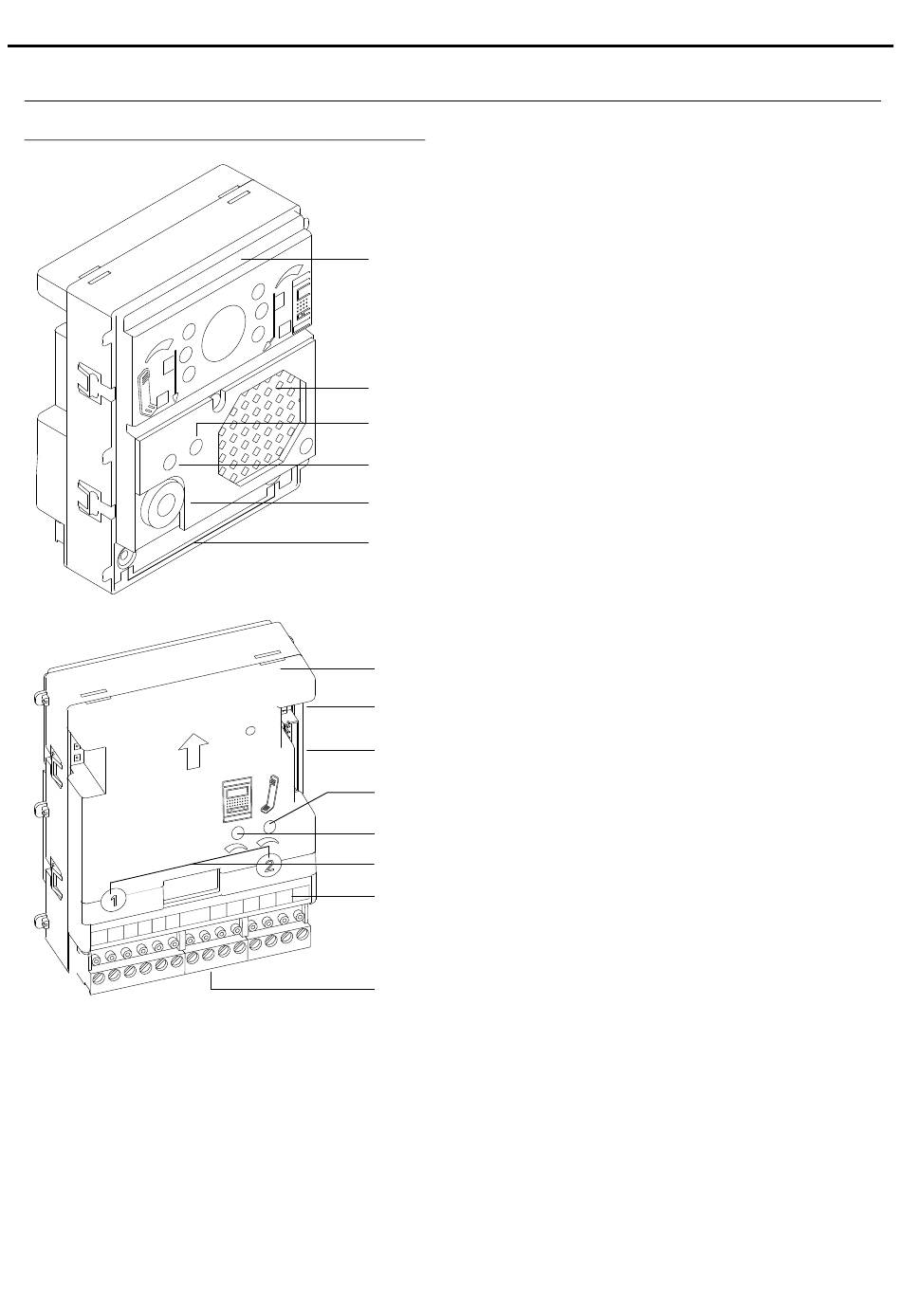

DESCRIPCIÓN MÓDULO DE SONIDO
Descripción módulo de sonido EL6
_
+
+
: Positivo.
_
: Negativo.
: Bus digital de comunicación.
BUS
: Contacto "C" para electrocerradura.
CV1
CV2
: Contacto "N.A" para electrocerradura.
+12
: Alimentación +12Vcc para electrocerradura.
- CONTROL DE ACCESOS
S
20/2PLUS
+ 1 2
C V 1
C V 2
B U S
:
Lado frontal.
Altavoz.
Potenciómetro ajuste volumen altavoz placa.
Potenciómetro ajuste volumen altavoz teléfono.
Micrófono.
Pulsadores módulo de sonido (x2).
Lado posterior.
Microinterruptores de configuración.
Conector de pulsadores.
Potenciómetro ajuste volumen altavoz teléfono.
Potenciómetro ajuste volumen altavoz placa.
Número del pulsador.
Etiqueta.
Regleta de conexión bus 2Plus Nexa.
NFC 9
