- Página 1 A40 DG CUADRO PUERTAS BATIENTES APRIMATIC DOORS S. L. Parque empresarial Inbisa II - C/ Juan Huarte de San Juan, 7 - H1 28806 Alcalá de Henares (Madrid) Teléfono: +34 91 882 44 48 Fax: +34 91 882 44 50 www.aprimatic.es...
-
Página 2: Descripcion Placa Base

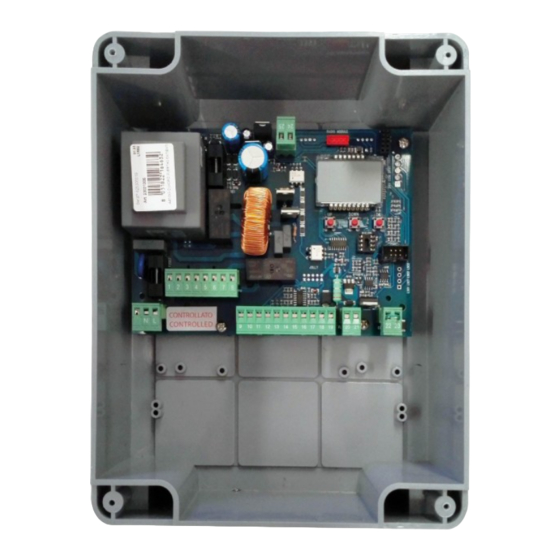

DESCRIPCION PLACA BASE CARACTERISTÍCAS TECNICAS Tensión de alimentación de la central: 230 Vac 50/60 Hz - 115Vac 50/60 Hz Absorción en stand-by: 30 mA Temperatura de funcionamiento: -20°C +50°C Características de caja para exterior: 183 X 238 X 120 - Ip55 120 mm UP BOX RECEPTOR RX... -
Página 3: Conexiones
CONEXIONES 10 11 12 13 14 15 16 17 18 19 CN8 *** CN6 ** LSC1 LSC1 20 21 22 23 24 25 26 27 LSO1 LSO2 La carga indicada de 500 mA se refiere a la carga máxima distribuida en las dos salidas de 24V El conector de final de carrera CN6 solo está... -
Página 4: Programacion Rapida
PROGRAMACION RAPIDA PULSADORES DE PROGRAMACIÓN MENU MENU Elegir idioma pulsando LANGUAGE ITALIANO UP y confirmar con OK DOWN Saltar esta fase si no se quiere programar emisores de radio Presionar OK para salir del Menú MENU MENU MENU MENU o pulsar el botón de APRETA TRASMISORES START... -
Página 5: Autoprogramacion Tiempos De Trabajo
AUTOPROGRAMACION TIEMPOS DE TRABAJO El cuadro presenta de fábrica una programación por defecto. Para poner en marcha la tarjeta con la regulación por defecto (estándar) es suficiente tener apretados los pulsadores UP y DOWN al mismo tiempo y dar alimentación a la tarjeta hasta que Init aparezca “... -
Página 6: Logica De Funcionamiento
LOGICA DE FUNCIONAMIENTO LÓGICA AUTOMATICA Un comando de start abre la cancela. Un segundo impulso durante la apertura no será aceptado. Un mando de start durante el cierre invierte el movimento. NOTA1: Para obtener el cierre automático es necesario regular el tiempo de pausa; en caso contrario todas las lógicas resultarán semi-automáticas. - Página 7 ESQUEMA FUNCIONES MENU A 40 DG VALOR MENU DESCRIPCION DEFAULT FIJADO Español Italiano English Inglés 1 LANGUAGE Français Francés English Italiano Español Dutch Holandés Start Start Start peatonal Start peatonal Modulo exterior Modulo externo Stop Stop Memorización de un mando para el desbloqueo del Desbloquear Start electrofreno...
- Página 8 MENÚ ESPECIAL PRESIONAR AL MISMO TIEMPO PARA 5 SEGUNDOS PARA ACCEDER O SALIR DEL MENÚ ESPECIAL DO W N ESQUEMA FUNCIONES MENÚ ESPECIAL A 40 DG Para entrar en el Menu Especial moverse en uno de los menu y presionar al mismo tiempo UP y DOWN para 5 segundos Para salir apretar END o moverse en uno de los menu y presionar al mismo tiempo UP y DOWN para 5 segundos VALOR MENU ESP...
- Página 9 VALOR MENU ESP DESCRIPCION DEFAULT FIJADO 10% (intervención rápida) Ajuste la sensibilidad amperométrica del Encoder o SENSIBILIDAD 99% (intervención lenta) Potenciómetro en el Motor 1 en apertura APERTURA MOTOR 1 Off (intervención excluida) Desactivado 10% (intervención rápida) Ajuste la sensibilidad amperométrica del Encoder o SENSIBILIDAD CIERRE 99% (intervención lenta) Potenciómetro en el Motor 1 en cierre...
- Página 10 VALOR MENU ESP DESCRIPCION DEFAULT FIJADO Regula el paso entre pareja máxima y disminución 63 DECELERACION 100% 100% de velocidad Tramo de aceleración. 64 ACELERACION 100% 100% Regula la salida del Motor Para lo menu de 65 a 68 ver el menu 32- ENCODER = Off Inhabilita el control anti-sobreposición hojas, permitiendo la gestión separada de las dos hojas 69 ANTI OVERLAP...
- Página 11 VALOR MENU ESP DESCRIPCION DEFAULT FIJADO Solo cierre Pre-destello activo sólo antes del cierre 85 PRE-DESTELLO 5.0 seg. Duración pre-destello Normal Normal Piloto Lámpara piloto 86 LUZ INTERMITENTE Normal Siempre Siempre encendido Buzzer Buzzer intermitente queda apagada temporizador activo y cancela abierta 87 INTERMITENTE Y TIMER intermitente queda...
- Página 12 VALOR MENU ESP DESCRIPCION DEFAULT FIJADO Si se ocupa la fotocélula en cierre, ella invierte el Cierre movimiento; si se ocupa durante la pausa ella impide el cierre Si ocupada, la fotocélula bloquea el movimiento; al Apertura y cierre liberar sigue abriendo Si se ocupa la fotocélula antes del mando de Start, esto será...
- Página 13 VALOR MENU ESP DESCRIPCION DEFAULT FIJADO Normal Contacto normal N.O. BANDA Normal Banda de seguridad protegida por una resistencia DE SEGURIDAD 1 Apertura y cierre Activa en apertura y cierre Apertura DIRECCION BANDA Solo apertura Activa sólo en apertura DE SEGURIDAD 1 Cierre Solo cierre Activa sólo en cierre...
-
Página 14: Gestion Insercion Password
GESTION POTENCIOMETRO (Disponible a partir de la revisión 013 sólo en los motores preparados) El potenciómetro asegura la posición correcta de la puerta y la inversión en obstáculo, ayudando el instalador en el pasar la certificación de la automatización. Para conectar el potenciómetro se debe utilizar la tarjeta de gestión LE y ajustarla con los Dip Switch 1 y 2 ambos en OFF. -
Página 15: Menu Verificacion Entradas
MENU VERIFICACION ENTRADAS Las regulaciones de la tarjeta se realiza desde los botones UP, DOWN y OK. Con UP y DOWN se recorre el MENÚ SUB-MENU, con OK se accede al MENU o SUB-MENU y se confirman las selecciones. Moviéndose en el menu 1-LANGUAGE al presionar a la vez los botones UP y DOWN se accede al MENU SP para las regulaciones especiales. -
Página 16: Receptor Integrado
RECEPTOR INTEGRADO (433.920 MHZ) El receptor integrado del A40DG es capaz de funcionar con los mandos Apricode en tres modos distintos: Autocodificación, Modo 1 (acceso común) o Modo 2 (urbanización). La modalidad del primer mando a distancia registrado en el receptor determinará el modo de funcionamiento de todos los demás. -Autocodificación: Cada mando transmite su propio código grabado en fábrica y por lo tanto hay que registrar uno por uno todos los mandos en el receptor. - Página 17 START - STOP - PEATONAL - ANTENA - FOTOCELULA Conexión fotocélula 1 y fotocélula 2 Nota: si las fotocélulas no están conectadas no es necesario puentear los bornes (12, 13 y 14 de CN1). 24VA = AUX 24V (Accesorios) 500 mA max 9 10 11 12 13 14 15 16 17 18 19 COM = 0V PH1 = Contacto Fotocélula 1...
- Página 18 MOTORES, CONDENSADORES, ALIMENTACION 1 2 3 4 5 6 7 8 Cap M1 Cap M2 Motor 1 Conexiones Motor 1 M = APERTURA/CIERRE Com = COMUN Ejemplo Motor a conectar en caso de hoja individual. Motor 2 Conexiones Motor 2 M = APERTURA/CIERRE Com = COMUN Ejemplo...
-
Página 19: Luz De Cortesia Y Electrocerradura
BANDA DE SEGURIDAD Y LUZ INTERMITENTE BANDA DE SEGURIDAD Es posible conectar una banda de seguridad (BANDA1) entre los contactos 22 y 23 de Cn5. El 20 21 20 21 9 10 11 12 13 14 15 16 17 18 19 contacto BANDA1, si apretado, provoca la inversión c c c parcial del movimiento sea en cierre como en... -
Página 20: Indicaciones Alarma
CONEXION FICHA SEMAFORO 24V~ / (ac/dc) 230V~ Conectar al conector EXP 1 CNP INDICACIONES ALARMA Solución Tipo de alarma Indicación Avería corriente Averiguar que no hayan cortocircuitos en el motor o en la AVERIA MOTOR motores instrumentación Avería Averiguar que no hayan cortocircuitos en los cables o en AVERIA24 alimentación 24V la instrumentación o que no haya sobrecarga de corriente... -
Página 21: Resolución De Problemas
RESOLUCIÓN DE PROBLEMAS Advertencias Asegurarse que todas las Seguridades sean en ON Problema Encontrado Causa Posible Solución a) Controlar las conexiones o los puentes sobre las conexiones de la El operador no responde a ningún a) Verificar la conexión de los contactos N.C. costa de seguridad o del STOP y de las fotocélulas si conectados comando de START b) Fusibles quemados... - Página 22 Advertencias Asegurarse que todas las Seguridades sean en ON Problema Encontrado Causa Posible Solución a) Compruebe, en el menú de los parámetros del Encoder, que el parámetro "Encode Par" tiene un valor desdé bajo +/- 10 (puerta completamente cerrada) hasta "Encoder tot" (puerta completamente a) El Encoder no funciona correctamente si está...
- Página 23 Periódicamente limpiar las ópticas de las fotocélulas RECAMBIOS Los pedidos de piezas de recambio deben solicitarse al distribuidor autorizado: APRIMATIC DOORS S. L. Parque empresarial Inbisa II - C/ Juan Huarte de San Juan, 7 - H1 - 28806 Alcalá de Henares (Madrid) www.aprimatic.es SEGURIDAD Y COMPATIBILIDAD AMBIENTAL Se recomienda no deshacerse en el ambiente de los materiales de embalajes de producto y/o circuitos.
-
Página 24: Advertencias Generales Para Instaladores Y Usuarios
5. No instalar el dispositivo en una atmósfera explosiva. 6. Aprimatic Doors no es responsable del incumplimiento de la mano de obra en la construcción de la cancela a automatizar y tampoco de las deformaciones que puedan producirse durante el uso. - Página 26 APRIMATIC DOORS S.L., C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares-MADRID...
