ARIA SOHO IP Descripción de Hardware y Manual de Instalación
Conexión de Terminales y métodos de cableado
5.1.2 Conexión de Terminales Básicas
5.1.2.1 DKT & DSS

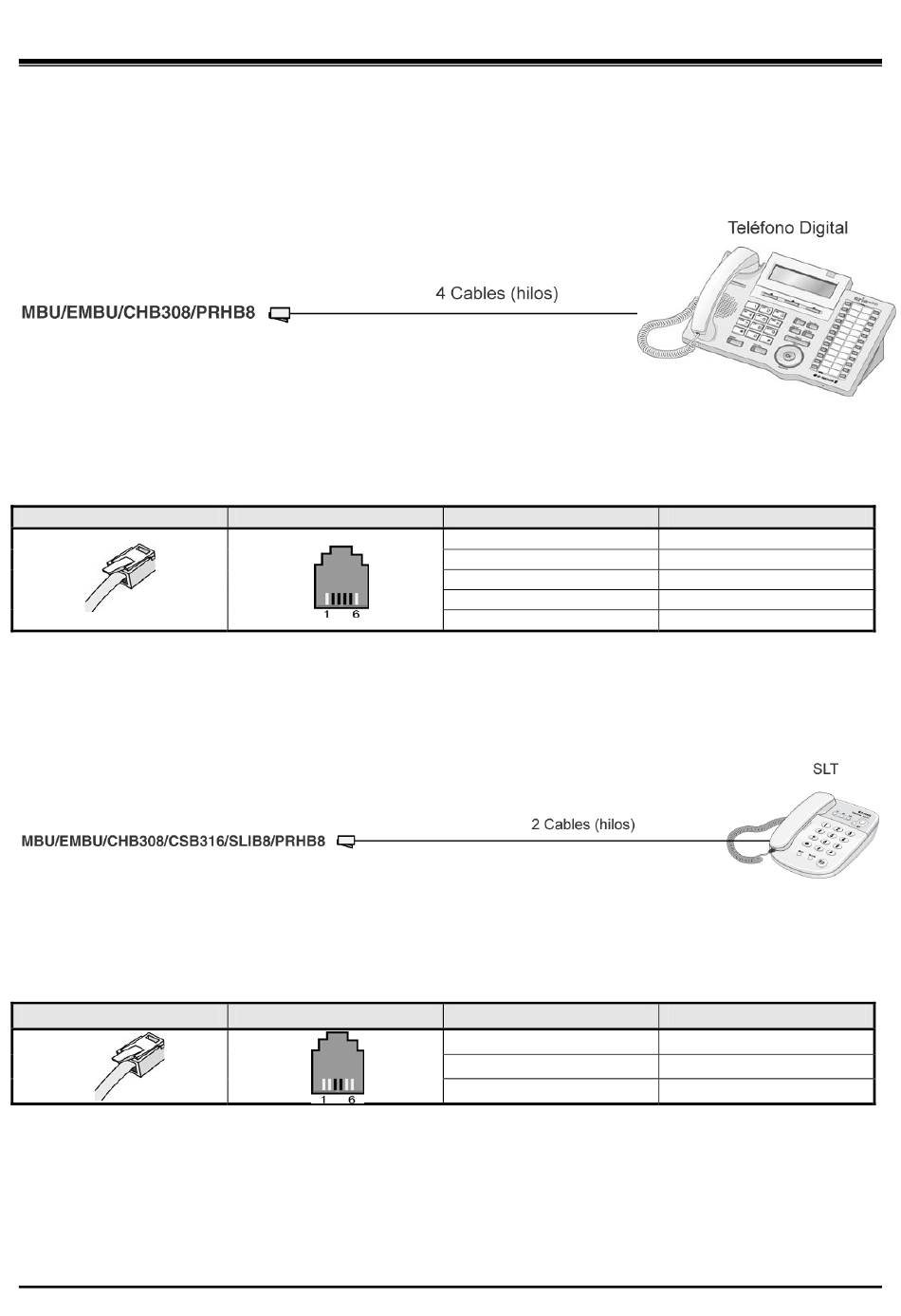

Las siguientes ilustraciones muestran como conectar el DKT a su sistema:
CONECTOR
RJ11
5.1.2.2 SLT
Las siguientes ilustraciones muestran como conectar el SLT a su sistema:
CONECTOR
RJ11
FIG. 5.1.2 CONEXIÓN DKT & DSS
ASIGNACIÓN DE PIN
NÚMERO DE PIN
FIG. 5.1.3 CONEXIÓN SLT
ASIGNACIÓN DE PIN
NÚMERO DE PIN
NO
1
2
3,4
5
6
NO
1,2
3,4
5,6
51
Issue 1.1
Nov, 2010
NOMBRE DE LA SEÑAL
N/A
DKT-T
Reservado
DKT-R
N/A
NOMBRE DE LA SEÑAL
N/A
TIP, RING
N/A
