5.1.3 Conectando Terminales Adicionales

La MBU provee conexiones para una fuente de música externa, un puerto de voceo externo, un relay , y un monitor
de detección de alarma a través de PJ1 (Rojo, MOH externo) y PJ2 (Azul, Voceo Externo) jack de audio y un MJ3
(RJ11 Modular Jack).

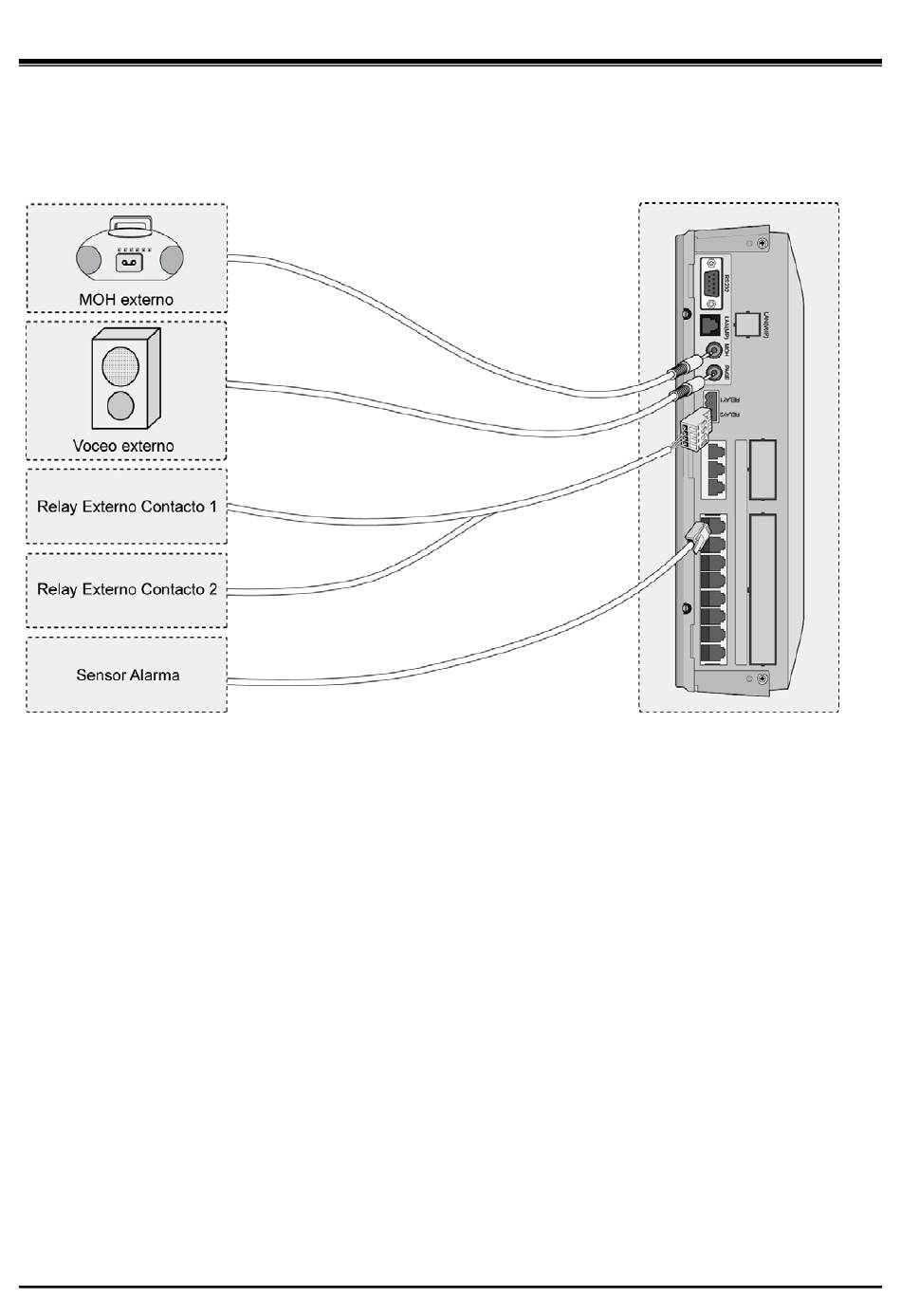

FIG. 5.1.4 ACONEXION DE TERMINALES ADICIONALES
5.1.3.1 Conexión de Fuente de Música Externa
La MBU aloja un puerto de música externa a través de jack de audio PJ1 (Rojo) .
5.1.3.2 Relay
La MBU/EMBU provee 2 relay (relevadores) que se usan para una campana o para un propósito general a través del
pin No. 1-4 of CN13.
5.1.3.3 Conexión de Puerto de Voceo Externo
La MBU soporta un puerto de voceo externo a través de un jack de audio PJ2 (Azul)
5.1.3.4 Conexión de Alarma
La MBU provee una entrada externa para detección de alarma, que puede ser usada para transmitir notificaciones a
extensiones cuyo switch esta cerrado o abierto (programable a través de la administración de programación). Esta
alarma se provee a través de MJ2-1 pin 3-4 de la MBU.
