MI-ECOCOOLER-E
Instalación electroválvula de entrada de agua
La electroválvula se encarga de abrir o cerrar el paso de agua de la red al enfriador evaporativo.
Se trata de una válvula normalmente cerrada y cuando recibe tensión eléctrica abre el paso para que
fluya el agua de la red en el interior del equipo.
Su funcionamiento viene determinado por el sensor de nivel tal como se explica en la página nº 36 del
presente manual.

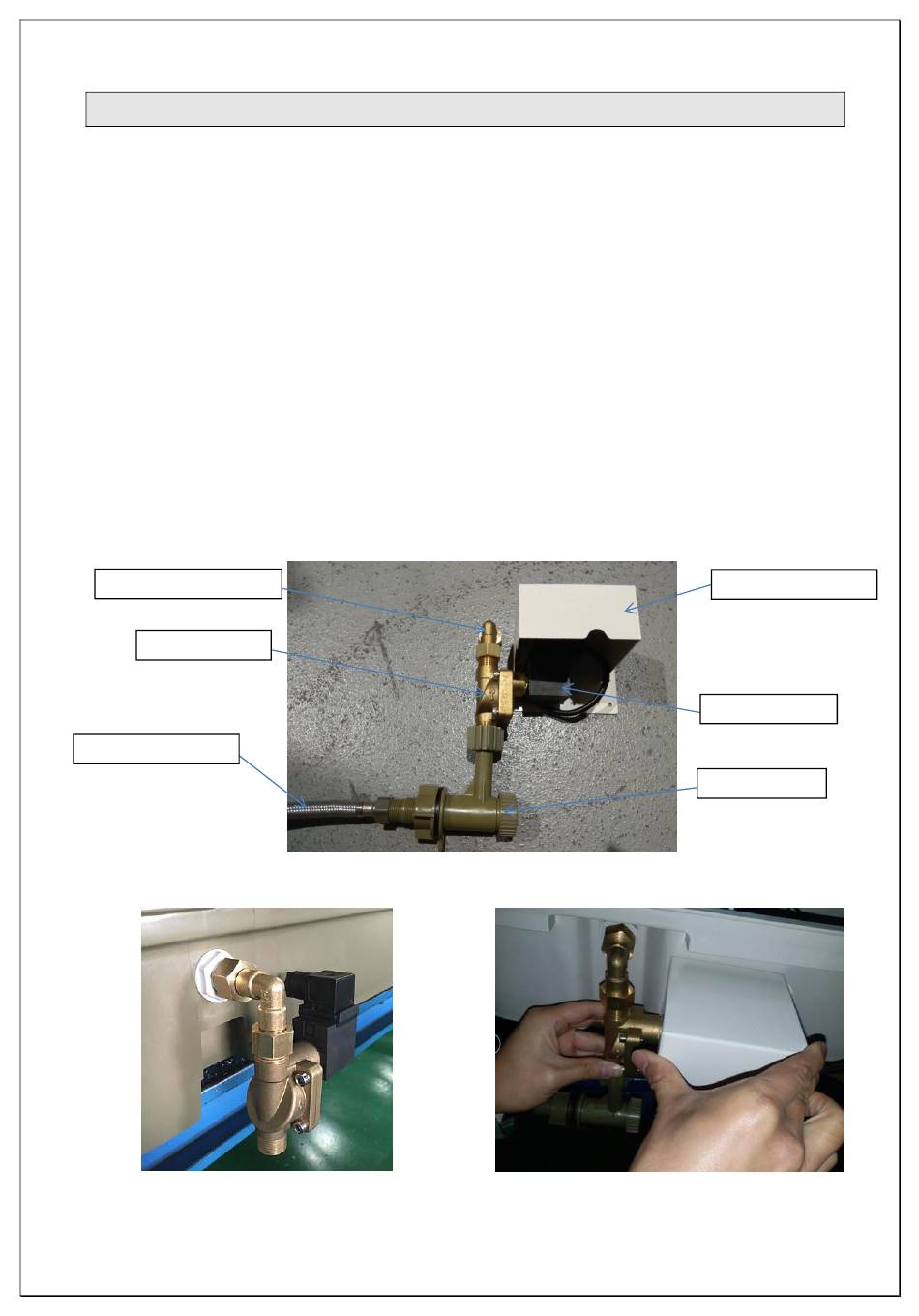

INSTRUCCIONES MONTAJE
La electroválvula se encuentra en la caja de accesorios junto con la tapa de protección metálica.
La instalación consiste en montar la electroválvula directamente atornillada al flotador utilizando para
ello un codo de latón suministrado de serie. Dispone además, de un filtro de impurezas, latiguillo de
conexión a la red general, bobina eléctrica, cable de conexión al cuadro eléctrico y una tapa metálica
de protección.
En el momento de aplicar la tapa de protección es importante que cubra la bobina eléctrica y el cable
de conexión con el fin de protegerlos de la lluvia y radiación solar.
La tapa de protección va atornillada directamente a la bandeja de agua mediante unos pequeños
tornillos que evitan entrar en contacto con el depósito de agua.
Codo conexión flotador
Tapa de protección
Electroválvula
Bobina y cable
Latiguillo conexión
Filtro de agua
Electroválvula sin tapa de protección
Electroválvula montada con la tapa de protección
21 / 48
