1. Estacione la máquina sobre una superficie plana y nivelada,
tal como un piso de concreto. Desactive el PTO, active el
freno de estacionamiento, apague la ignición y quite la llave
de la ignición.
2. Remueva la correa del cortacésped. Véase el Reemplazo
de la correa de accionamiento del cortacésped para obtener
las instrucciones de desmontaje.

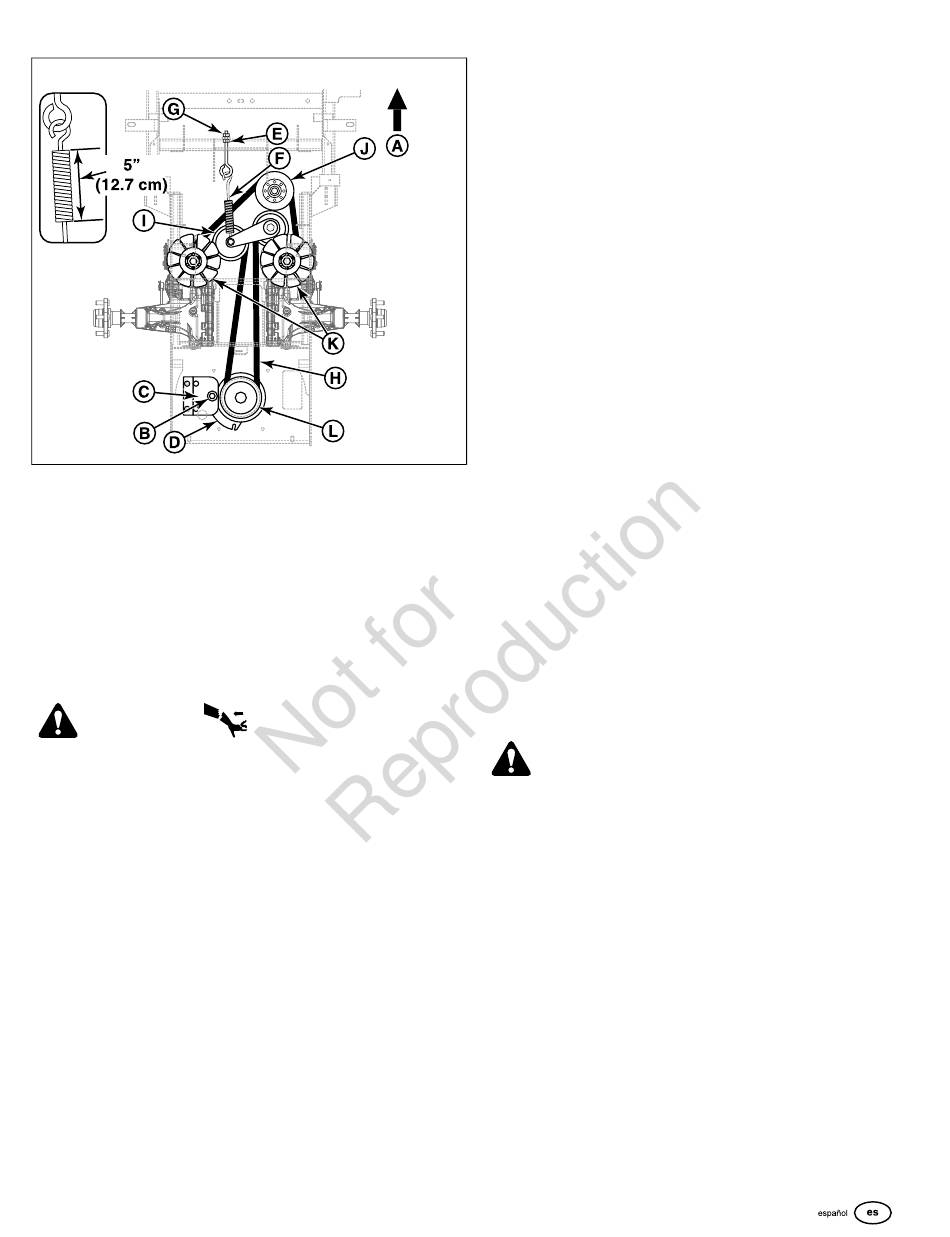

3. Desmonte las piezas (B) que aseguran el cojinete de anclaje
del embrague (C) al embrague del PTO (D) y desconecte
el mazo de cables del embrague del PTO.
ADVERTENCIA
Dispositivo con energía almacenada: La liberación
incorrecta del resorte tensor de la correa puede ocasionar
lesiones personales. Tenga sumo cuidado al desmontar el
resorte.
4. Afloje la contratuerca (E) del perno de argolla para anclaje
del resorte (F).
5. Afloje la tuerca de ajuste (G) en el perno de argolla para
anclaje del resorte, para liberar la mayor parte de la tensión
de la correa. Tenga sumo cuidado al quitar la tuerca para
liberar por completo la tensión.
6. Retire la correa vieja y sustitúyala por una nueva.
Asegúrese de que el lado en V de la correa asiente en la
ranura de la polea tensora ajustable (I), polea tensora
estacionaria frontal (J), ambas poleas de transmisión (K) y
la polea del cigüeñal (L).
7. Reinstale el perno de argolla para anclaje del resorte dentro
del cojinete de anclaje del resorte y enrosque un poco la
tuerca de ajuste.
8. Apriete la tuerca hasta que el resorte alcance una longitud
de extremo a extremo de 5" (12.7 cm).
9. Ajuste las tuercas de bloqueo.
10. Reinstale el cojinete de anclaje del embrague en el
embrague del PTO y asegúrelo utilizando las piezas
desmontadas previamente. Reconecte el mazo de cables
al embrague del PTO.
11. Reinstale la correa del PTO. Véase el Reemplazo de la
correa de accionamiento del cortacésped para obtener
instrucciones.
Ajuste de Suspensión Trasera
El ensamblaje del amortiguador se puede ajustar de dos modos
para permitirle al operador adaptar el montable a su peso o a
las condiciones de operación. Tiene la opción de ajustar la
precarga del resorte, la posición de montaje superior o ambas.
Puntos a considerar antes de ajustar la suspensión:
• Se debe utilizar una precarga menor del resorte con los
operadores muy ligeros, lo cual les brinda un traslado más
suave y acojinado.
• La precarga mayor del resorte o la posición #2 de montaje
deben utilizarse para operadores de mayor peso, o cuando
se instale un sistema de recolección de hierba en la parte
trasera, con lo cual se logra un traslado más rígido.

Para ajustar la precarga del resorte:

1. Estacione la máquina en una superficie plana y nivelada.
Desactive el PTO, apague el motor y accione el freno de
mano.
2. Levante la parte trasera de la máquina con un gato y
asegúrela en unos bloques. Coloque cuñas en las ruedas
delanteras para evitar que la máquina se desplace.
3. Quite las ruedas de tracción traseras.
ADVERTENCIA
Utilice las dos manos para ajustar los resortes
amortiguadores. Con ello evitará que resbale la llave mientras
ejerce presión en el lugar.
4. Vea la Figura 55. Con la llave con salientes que se provee
(p/n 5022853), inserte la punta de la llave en la muesca del
ajuste de precarga. Mientras sostiene la llave en el lugar
con una mano, gírela a la izquierda para incrementar la
precarga y a la derecha para disminuir la precarga.
Asegúrese de que los amortiguadores estén ajustados con
la misma precarga.
