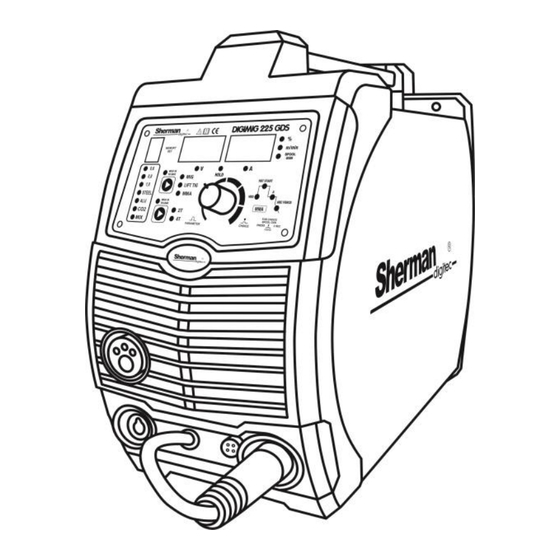

- Página 1 V1.2 18/03/21 MANUAL DE USUARIO SOLDADURA ondulador sinérgica DIGIMIG 225GDS...
- Página 2 ¡ATENCIÓN! Antes de la instalación y puesta en servicio, lea estas instrucciones 1. GENERAL Puesta en marcha y funcionamiento del dispositivo puede ser hecha sólo después de una lectura cuidadosa de este manual. Debido al continuo desarrollo de equipos técnicos, algunas de sus funciones se pueden modificar y operación pueden diferir en detalles de la descripción en el manual. Esto no es un error de dispositivo, pero el resultado del progreso continuo y la unidad de trabajo de modificación.
- Página 3 vapores y gases prevención del envenenamiento evolucionaron en el momento de la soldadura de recubrimientos para electrodos de soldadura y la evaporación de los metales: • Utilice ventilación y de escape instalado en el intercambio de aire limitado. • Soplar aire fresco cuando se trabaja en un espacio confinado (tanques) •...
-
Página 4: Especificaciones
3. DESCRIPCIÓN GENERAL DIGIMIG 225GDS soldadura sinérgica se utiliza para la soldadura manual de acero y metales no ferrosos. Permite MIG / MAG, MMA (electrodo recubierto) y Lift TIG. También se puede utilizar para soldar (3 mm) chapas galvanizadas delgadas. Al cambiar la unidad de polarización se puede soldar con soldadura MIG / MAG con el uso de alambre estándar en los gases de protección y los alambres con núcleo de fundente auto-blindado. -
Página 5: Nivel De Seguridad
4.2 MIG Tipo de asa: TW-15 La intensidad de corriente máxima: 200 A (CO 200 A (CO 200 A (CO 200 A (CO Tipo de refrigeración: 10-18 l / min El flujo de gas de refrigeración: Longitud: Ciclo de trabajo El ciclo de trabajo se basa en un período de 10 minutos. -
Página 6: Preparación Al Trabajo De Equipo
5. PREPARACIÓN AL TRABAJO DE EQUIPO Al almacenar o transportar la unidad bajo punto de congelación, antes de operar el dispositivo para llevar la temperatura encima de la congelación. 1. Poder MIG 2. Nest "-" 3. Los cambios de polaridad Plug 4. -
Página 7: Método De Tig
5.1.2 Método de TIG Soldadura por este método, es necesario utilizar un soplete adicional TIG. El mango se requiere una capacidad de conducción de corriente gas-enfriada de 200A, equipado con una válvula de control de gas de protección. soporte de terminales actual debe ser conectado al polo negativo (2) y el conducto de gas al regulador al cilindro de gas. El polo positivo de la fuente (5) conectado a la pieza de trabajo por medio de un cable con una abrazadera. - Página 8 5.1.3 soldadura MIG y 5.1.3.1 soldadura y soldadura fuerte con gas protector actual titular Terminal debe estar conectado a MIG (1). conducto de gas desde el regulador, el plomo y adjuntar a la boquilla de gas (7) en la pared posterior de la carcasa. Los plug cambios de polarización (3) en el zócalo (5).
-
Página 9: Conexión De Gas Protector
5.1.3.2 alambre de acero de soldadura autoprotegido actual titular Terminal debe estar conectado a MIG (1). Los plug cambios de polarización (3) en el zócalo (2). El polo positivo de la fuente (5) conectado a la pieza de trabajo por medio de un cable con una abrazadera. -
Página 10: Conexión A La Red Eléctrica
1. Un dispositivo para ser utilizado sólo en una sola fase, de tres hilos, con neutro a tierra. 2. Inversor DIGIMIG 225GDS rectificador está adaptado para cooperar con la red 230V50 Hz fusionado 25 Una acción retardada en el tiempo. Fuente de alimentación debe ser estable, sin caídas de tensión. -
Página 11: Panel Frontal
6. FUNCIONAMIENTO 6.1 Panel Frontal A - Memoria de visualización La pantalla muestra el número de serie de parámetros que se llama o escribe en la memoria. B - soldadura botón de selección del método y guardar los ajustes El botón se utiliza para seleccionar el método de soldadura. La elección del método apropiado se confirma por la iluminación del LED. Al pulsar el botón durante 3 segundos para ir a los ajustes del modo de tienda. - Página 12 Guardar los ajustes. El dispositivo tiene una memoria de la última configuración, es decir, después de la desconexión y luego regresar a los últimos parámetros establecidos. También existe la posibilidad de almacenar 10 conjuntos de ajustes (0-9) para cada método de soldadura. Al pulsar el botón (B) durante unos 3 segundos, el diodo verde y entrar para guardar la configuración. La pantalla (A) parpadeará el número de programa que se guardará el conjunto actual de parámetros.
-
Página 13: F - Botón Knob / Control (En Lo Sucesivo, Rueda)
Este botón se utiliza para seleccionar el modo de control de código fuente. Selección del modo apropiado se confirmó por la iluminación del LED. Al pulsar el botón durante 3 segundos para ir a los ajustes del modo de tienda. Selección del modo de funcionamiento 2T / 4T Al cambiar el modo de operación entre 2T y 4T sólo es posible en MIG. - Página 14 Diodos solamente activas durante la soldadura MMA. F presionando el botón de control hace que la transición entre las diferentes funciones. La inflamación es un LED indica que la función está regulada actualmente. Gire la perilla (F) a la izquierda o derecha para cambiar el valor de la función. Para activar o desactivar el VRD debe establecer el valor de la corriente de soldadura 108A y pulse el botón durante 3 segundos (E).
-
Página 15: Método De Tig Lift
DIGIMIG 225GDS soldador es una función de 3 segundos de retardo automático después de que el final del proceso de soldadura por descarga de gas que permite solidificar el cráter baño de soldadura bajo gas de cobertura. A fin de evitar porowania cráter recomienda después de la finalización del proceso de soldadura que esperar durante 2-3 segundos y mover la boquilla de gas de la zona del cráter. - Página 16 Además, dependiendo de las condiciones de funcionamiento se puede ajustar valor de la inductancia, lo que afecta a la forma de la soldadura, la profundidad de penetración y el valor de la inductancia Además, dependiendo de las condiciones de funcionamiento se puede ajustar, lo que afecta a la forma de la soldadura, la profundidad de penetración y la cantidad de salpicaduras de soldadura de las condiciones de funcionamiento se puede ajustar, lo que afecta a la forma de la soldadura, la profundidad de penetración y la cantidad de salpicaduras de soldadura de las condiciones de funcionamiento se puede ajustar, lo que afecta a la forma de la soldadura, la profundidad de penetración y la cantidad de salpicaduras de soldadura Dependiendo del espesor del material de soldadura y...
-
Página 17: Ajuste De La Tensión De Soldadura
La elección del gas de protección Dependiendo del material de base es posible seleccionar un gas de protección apropiado. programas sinérgicos han sido asignados a la especie de los ligantes gases de protección adecuadas en las que se dan en la tabla del párrafo 7.3.1. Con el fin de seleccionar un gas adecuado, pulse la rueda (F) hasta que la pantalla izquierda marcada "GAS". -
Página 18: Almacenamiento De Ajustes Y De La Memoria De Carga De Programas En Modo Sinergia
7.3.1.1 Almacenamiento de ajustes y de la memoria de carga de programas en modo sinergia En el modo de soldadura sinérgico DIGIMIG 225GDS puede guardar 10 programas independientes que contienen los parámetros de soldadura MIG y funciones de los ajustes del dispositivo. modo de grabación y de carga se describen en el punto. - Página 19 Son de acuerdo con otros principios de su selección y en cuanto a los parámetros de un conjunto de sinérgica todavía pueden ser corregidos mediante el sistema descrito en el párrafo 7.3.1, TI parámetros ajustables en el modo manual no se pueden cambiar de acuerdo a las reglas sinérgicos. Tenga en cuenta que después de llamar a la configuración de memoria de paquetes y cambiar los cambios de parámetros de soldadura realizados no se guardarán automáticamente en este paquete.
-
Página 20: Preparación Del Material
Preparación del material: • La soldadura por puntos, limpiar y desengrasar justo antes de la soldadura, • Los componentes de aluminio desengrasadas frotando con un paño limpio humedecido con una formulación de desengrasado, por ejemplo ,. Acetona (alcohol no es un buen agente desengrasante, desalentar el uso del mismo en la purificación de aluminio). - Página 21 9. mesa recomendado parámetros de valor 9.1 MMA El diámetro del electrodo 70 - 100A 110 - 140A 170 - 220A 230 - 280A corriente de soldadura 9.2 TIG Espesor (mm) El flujo del gas de protección (l / El diámetro del alambre de El diámetro del electrodo La corriente de soldadura (A) (Mm)
-
Página 22: Causas De Operación Inadecuada
tiempo Gruboś electrodos de Fluir corriente de El diámetro de e uso de Velocidad de La inclinación de la hoja salida libre Æ (m) gas (L / soldadura soldadura el alambre soldadura (cm / min) quemador min) (L / (m) (m) min) (L / (Mm) (mm) - Página 23 MANUAL 11. OPERACIÓN El funcionamiento de la soldadora DIGIMIG 225GDS debería tener lugar en una atmósfera libre de componentes corrosivos y polvoriento. No coloque el dispositivo en polvo, cerca de las amoladoras de trabajo, etc. polvo y control de la contaminación limaduras de tableros metálicos, cables y conexiones dentro de la unidad pueden causar un cortocircuito eléctrico, y por lo tanto dañar a la máquina de soldadura.
- Página 24 Lista de consumibles: Para el alambre de acero Para alambres de aluminio Rollo alimentador de 30x10x10mm alimentador de rollo Al 30x10x10mm Contacto punta M6x25 TW-15 Al final de la actual TW-15 M6x25 3 punta de contacto M6x25 TW-15 Al final de la actual TW-15 M6x25 3 La corriente conector TW-15 Boquilla de gas TW-15 La contribución de 3m de acero...
-
Página 25: Garantía
Nombre cantidad Nombre cantidad Solenoide La base de la carcasa Socket "+" La pared de separación el carrete pin Enchufe cambios de polarización terminal remoto asa de transporte Nido "-" conexión de gas pasacables Panel frontal botón de ajuste interruptor de alimentación Panel de control panel trasero Las pantallas de álbum... -
Página 26: Esquema Eléctrico
16. ESQUEMA ELÉCTRICO... -
Página 27: Declaración De Conformidad
41-909 Bytom ul. 3 Cross POLONIA Declarar que dicho producto: soldador inversor DIGIMIG 225GDS Nombre comercial: Tipo: MIG 225GDS marca comercial del fabricante: a la que se refiere esta declaración cumple con las siguientes directivas de la Unión Europea y las disposiciones nacionales de aplicación de la Directiva:...
