MANUAL DE INSTALACION --- Información para el instalador

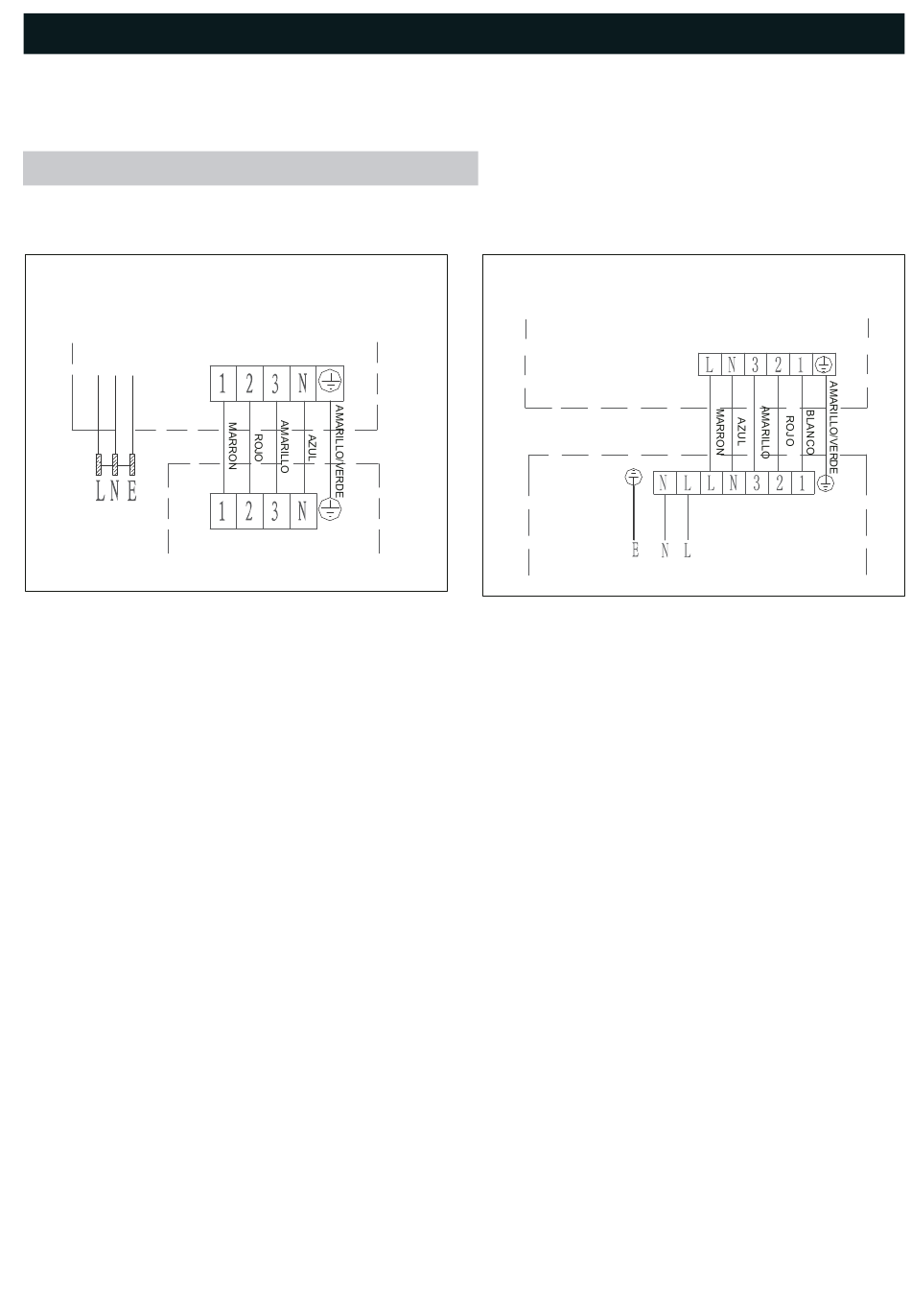

DIAGRAMA ELECTRICO
PARA MODELOS 2.6 - 3.4 - 5.1 FRIO CALOR PARA MODELO 6.4 FRIO CALOR
UNIDAD INTERIOR
UNIDAD INTERIOR
SUMINISTRO
ELECTRICO
UNIDAD EXTERIOR
UNIDAD EXTERIOR
SUMINISTRO
ELECTRICO
Por favor, consulte primero las instrucciones diagrama eléctrico en la etiqueta del equipo.
Nota: Los cables han sido conectados a la placa principal de la unidad interior por el
fabricante de acuerdo al modelo sin bornera, consulte siempre el diagrama eléctrico en la
parte derecha del equipo bajo el panel frontal detrás de la tapa exterior.
