4.3 Ejemplo de instalación
S
T-149
T
#01
A+B
X-245
A B + -
3 x
T
S 01
T 01a 01b
24 V 24 V
A
*) Este ejemplo contiene accesorios opcionales que añaden seis salidas de
actuadores (módulo secundario M-242) y conectores bus adicionales (módulo
secundario M-242 y módulo de estrella M-243) a la Unidad base Uponor Smatrix
Base PULSE.
Precaución:
Únicamente los actuadores Uponor de 24 V son
compatibles con el controlador de habitación.
Consulte Diagrama de cableado, Página 102para obtener más
información.
X-245
#01
T-143
T T
#03
A+B+C
A B - A B -
S
02 03 04
02a 02b 03 04
24 V 24 V 24 V 24 V
B
T-146
T-148
T-145
T
#06 #08
M-242*
05
05 06 07 08
24 V 24 V 24 V 24 V
C

Sistema Uponor Smatrix Base PULSE

NOTA:
Para configurar un sistema con un módulo de
comunicación, se requiere un dispositivo móvil
(smartphone/tableta).

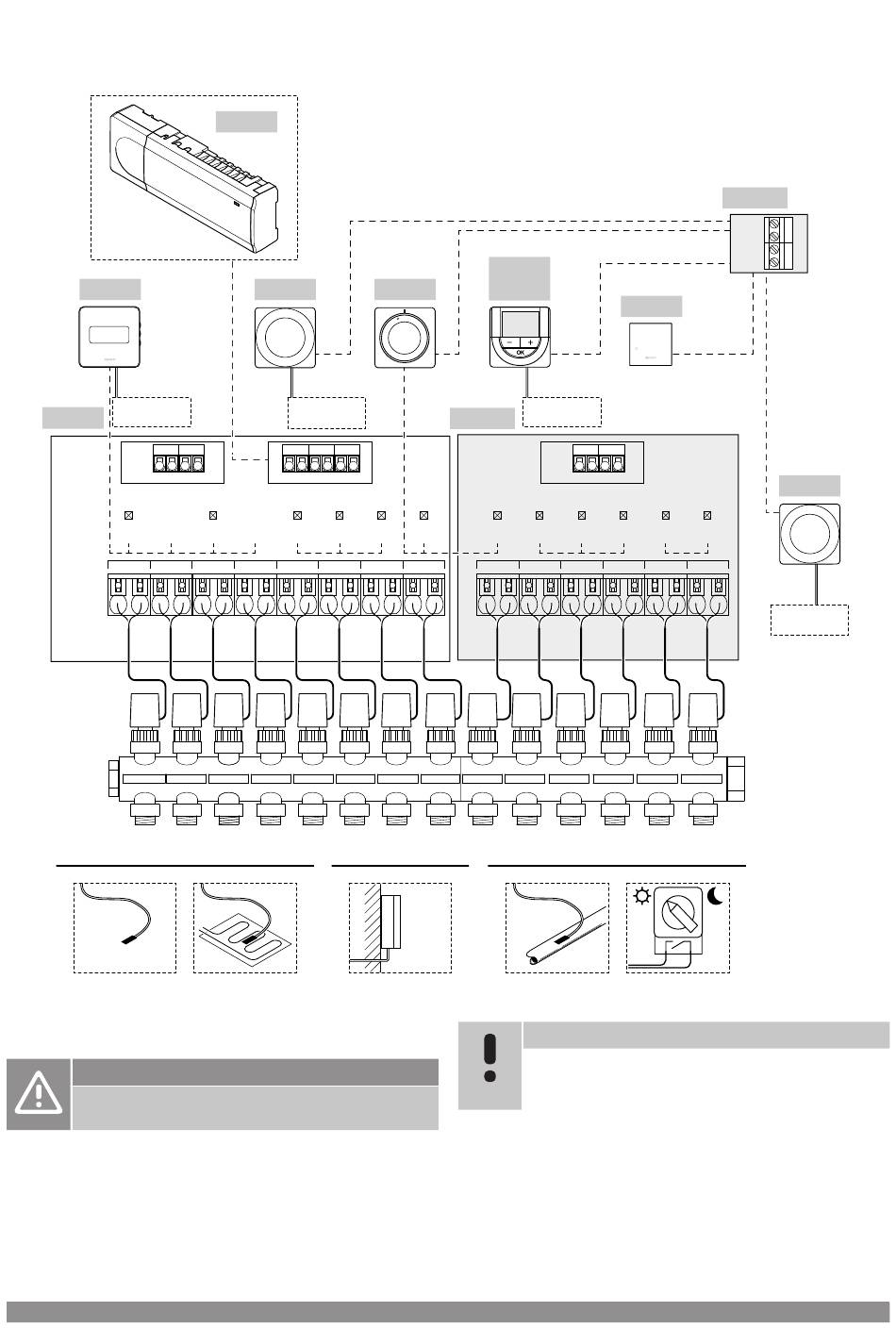

Un ejemplo de conexión de la Unidad base de la habitación Uponor
Smatrix Base PULSE (seis canales) con el módulo secundario
Uponor Smatrix Base PULSE opcional (seis canales y tres
conectores bus adicionales) y el módulo estrella Uponor Smatrix
Base PULSE (ocho conectores bus adicionales), utilizando
dispositivos del sistema (S) y termostatos (T) como se muestra en la
figura.
La instalación funcionará de modo estándar con los termostatos
regulando cada habitación y atendiendo a sus temperaturas fijadas.
Uponor Smatrix Base PULSE
T-141
T
#11
A+B
A B + -
3 x
T
09 10 11 12
24 V 24 V 24 V 24 V
| Manual de instalación y funcionamiento
M-243*
A
B
8 x
+
-
T-143
S
#03 - #05
B+C
