Características del emisor potenciométrico
El emisor potenciométrico es un dispositivo que contiene un circuito impreso al cual está soldada
una cadena de resistencias Reed y que está situado dentro del tubo vertical de guía del flotador.
La resistencia total, que tiene un valor conocido, se mide en los extremos finales del emisor.
El flotador, siguiendo el curso del nivel del líquido, activa la cadena de contactos Reed del emisor
a través de su campo magnético, interrumpiendo localmente la señal.
El valor total de la resistencia se mide al 100% en su nivel máximo y al 0% en su nivel mínimo.
Los polos del emisor están conectados con un convertidor que convierte el valor en entrada en
Ohmios y aquél de salida en mA.
Resolución de lectura disponible: 5, 10, 20 mm
Entrada Resistencia 1 ÷ 100 kOhm.
3.793.5275.100
5. Emisor
Los convertidores de señal Ohm-mA están
situados dentro de la carcasa. Están disponibles
tres modelos diferentes:
1 Convertidor para zonas seguras
2 Convertidor
intrínseca, certificado ATEX
3 Convertidor conforme a los requisitos del
protocolo HART
intrínseca certificada ATEX.
Entrada resistencia 1 ÷ 100 kOhm
Salida corriente 4 ÷ 20 mA
El rango de los convertidores de los modelos 1 y
2 se puede configurar mediante dos trimmer
[para medición Z (cero) y G (ganancia)], sin
recurrir a sistemas de interconexión.
El convertidor del tipo 3 se tiene que regular con
un cable de interconexión.

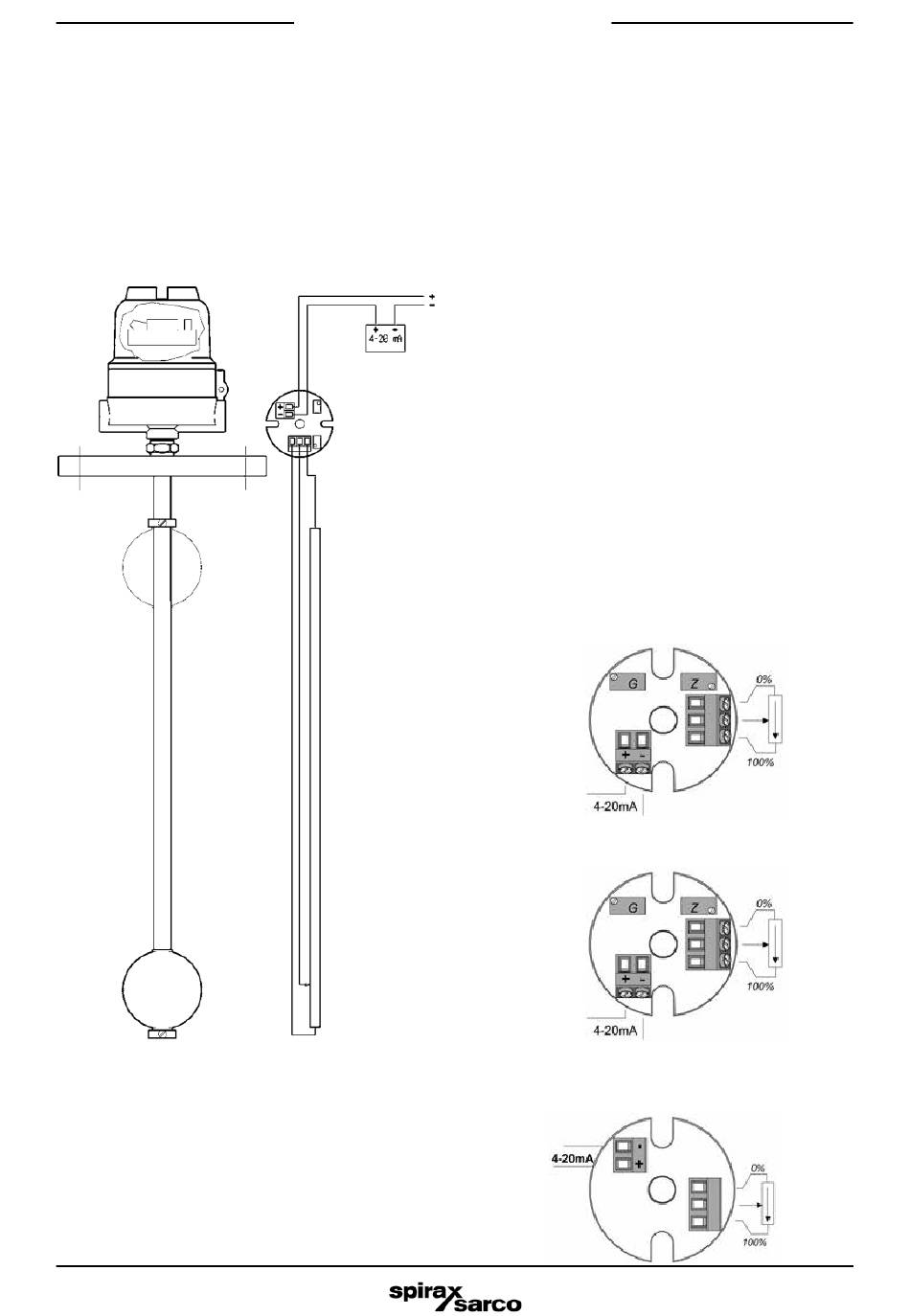

Convertidor para zonas seguras
Convertidor para zona con seguridad intrínseca
Convertidor conforme a los requisitos del
protocolo HART
para
zona
con
idóneo para seguridad
®,
®
seguridad
