Abb. 5: Lötgriffel HCT-HV1

4. Setup und Inbetriebnahme

1. Grundlegende Geräteeinrichtung
1 Schließen Sie den Lötgriffel HCT-HV1 an das Netzteil an.
2 Stecken Sie das Netzkabel in die Buchse (Abb. 2). Stecken Sie das Netzkabel
in eine Schukosteckdose mit der in der Spezifikation angegebenen
Netzspannung.
Abb: 6 - HCTA-TH1
3 Schalten Sie das Gerät durch kurzes Drücken des Netzschalters  ein.
4 Zum Abbrechen eines laufenden Profils (sofortiger Wechsel in die
Abkühlphase*) drücken Sie die rote Taste (ê) am Fußschalter oder (ê) am
Lötgriffel.
5 Nach Ablauf der Abkühlphase kann das System abgeschaltet werden. Dazu
drücken Sie kurz auf den Netzschalter . Hinweis: Zum Abschalten darf
sich das System nicht im Setup-Modus befinden, d. h. auf der Anzeige dürfen
keine blinkenden Zahlen vorhanden sein.
2. Auswahl des Systemmodus
Das HCT-1000 verfügt über zwei Systembetriebsmodi.
Der erste Betriebsmodus ist „HCT". In diesem Modus wird das HCT-1000 als
•
unabhängiges handbetriebenes Konvektions-Reworksystem eingesetzt.
Der zweite Betriebsmodus ist „MRS". In diesem Modus wird das HCT-1000
•
als Teil eines modularen Reworksystems (Modular Rework System, MRS)
eingesetzt. Das System wird über ein Anschlusskabel mit der PCT-1000
verbunden und kann mit dem verstellbaren Ablageständer für den Lötgriffel
ATH-1100A verwendet werden. In diesem Modus steuert das HCT-1000

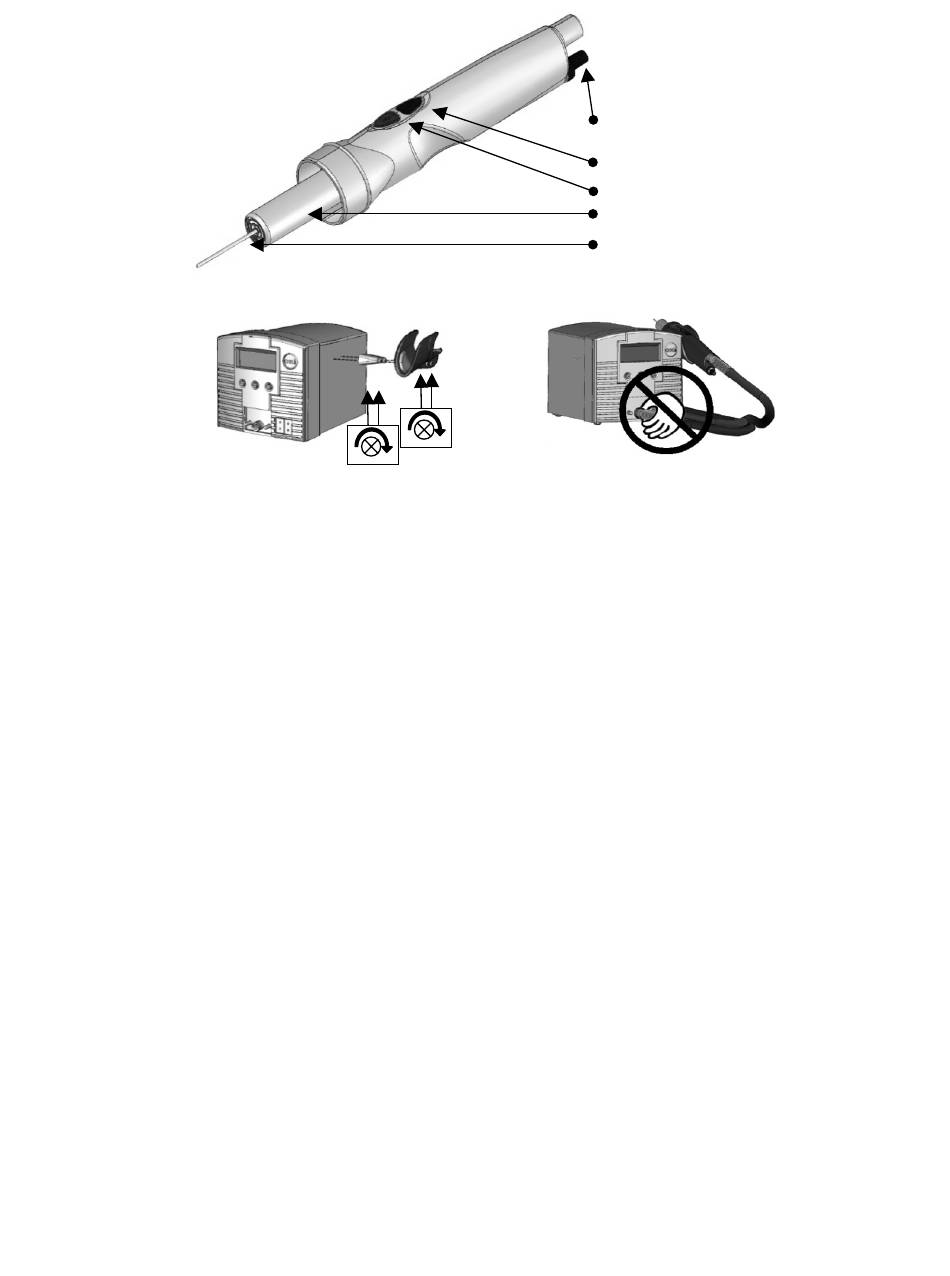

Einstellung für das
Vakuumrohr
é (blau) Aktivierung des
Vakuums
ê (rot) Profilstart/-abbruch
Heizelement
Vakuumrohr
Abb. 7
