6. Attacco dell'ugello
1. Collegamento dell'adattatore per ugello (HNA-1) al
riscaldatore
1. Allentare la vite del morsetto facendola girare
in senso antiorario (Figura 6, 1).
2. Chiudere il morsetto (Figura 6, 2).
3. Infilare l'adattatore per ugello nel riscaldatore
(Figura 5) finché non scatta in sede.
4. Serrare la vite del morsetto facendola girare
in senso orario (Figura 6, 1) per fissare
saldamente
Dopo la regolazione, si può rimuovere l'adattatore aprendo il morsetto
e sfilandolo dal riscaldatore.
2. Collegamento dell'ugello all'adattatore
1. Selezionare l'ugello appropriato per l'applicazione.
2. Per attaccare l'ugello, avvitare l'ugello all'apposito adattatore (Figura 6,
3); serrare in senso orario con l'apposita chiave per ugello.
3. Per rimuovere l'ugello, svitare l'ugello dall'apposito adattatore (Figura 6, 3) e
allentare l'ugello facendolo girare in senso antiorario con l'apposita chiave.

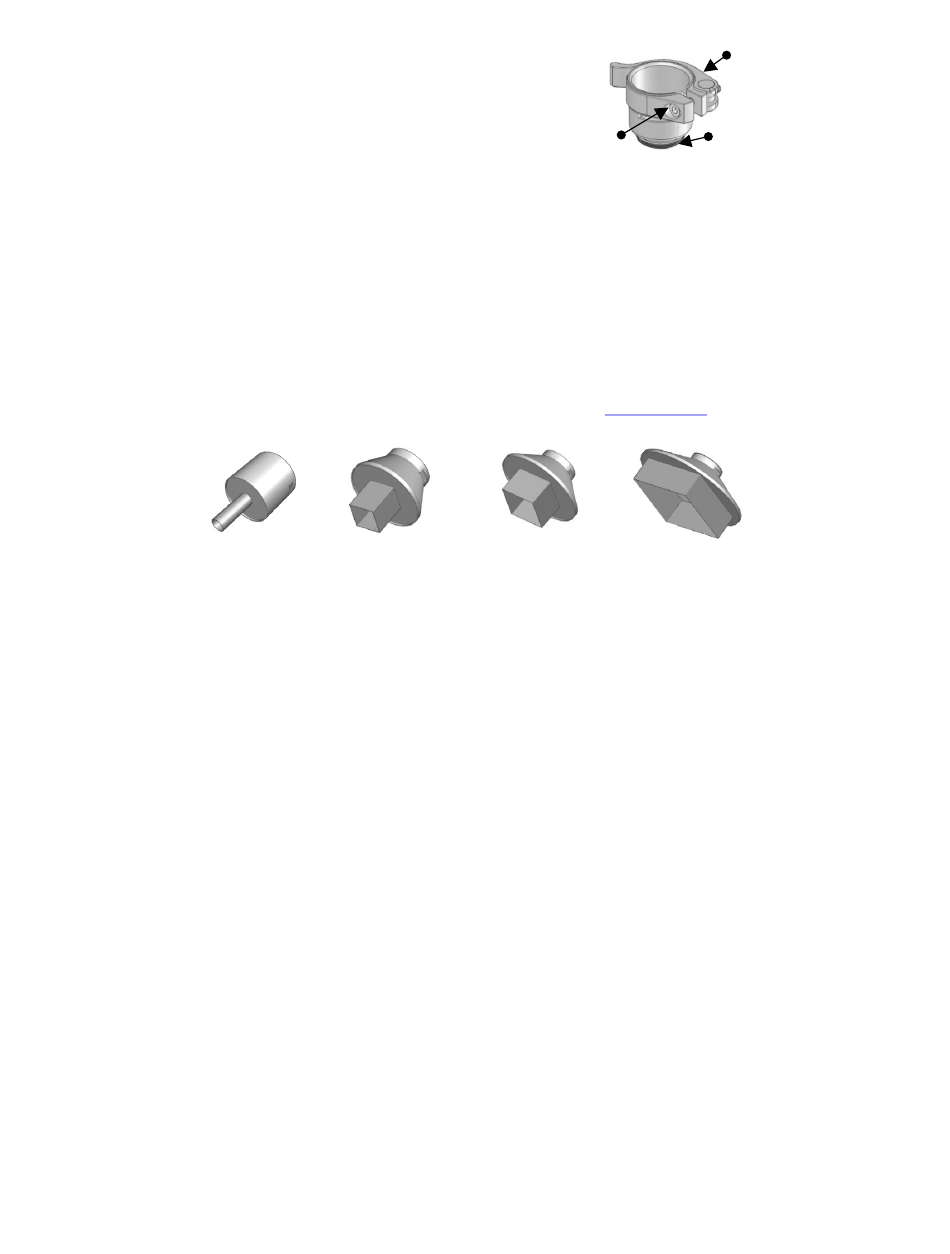

3. Selezione dell'ugello
1. Selezionare l'ugello di dimensioni appropriate per l'applicazione.
Questo è solo un campione degli ugelli disponibili. Per l'assortimento
completo, fare riferimento alla guida di selezione degli ugelli per HCT-
1000 oppure visitare il nostro sito web all'indirizzo www.metcal.com.
HN-B1010
HN-J0005
10MM x 10MM
5.0MM
7.

Funzionamento

1. Dissaldatura dei componenti tramite convezione
1. Selezionare l'ugello appropriato e fissarlo all'adattatore.
2. Impostare il profilo desiderato.
3. Avvicinare l'ugello ai collegamenti dei componenti, mantenendo una
distanza di 3-5 mm. Usare aria calda per fondere la saldatura.
4. Quando la saldatura è sciolta, usare il vuoto integrato, le pinze o altri
utensili appropriati per staccare il componente dalla scheda di circuito.
2. Saldatura dei componenti tramite convezione
1. Scegliere l'ugello appropriato e fissarlo all'adattatore.
2. Applicare la quantità giusta di saldatura alla scheda di circuito, quindi
posizionare il componente sulla scheda.
3. Impostare il profilo desiderato.
4. Avvicinare l'ugello ai collegamenti del componente, soffiare aria calda
sui collegamenti e fondere la saldatura.
8. Risoluzione dei problemi più comuni
1. L'unità non si accende.
Controllare il cavo di alimentazione.
•
Controllare che vi sia tensione di rete.
•
2. Lo schermo LED visualizza OH.
L'unità ha superato il valore di cut-off di sicurezza.
•
l'adattatore al riscaldatore.
HN-B1818
18MM x 18MM
39
2
2
3
1
Figura 8: Adattatore
per ugello (HNA-1)
HN-B4040
40MM x 40MM
