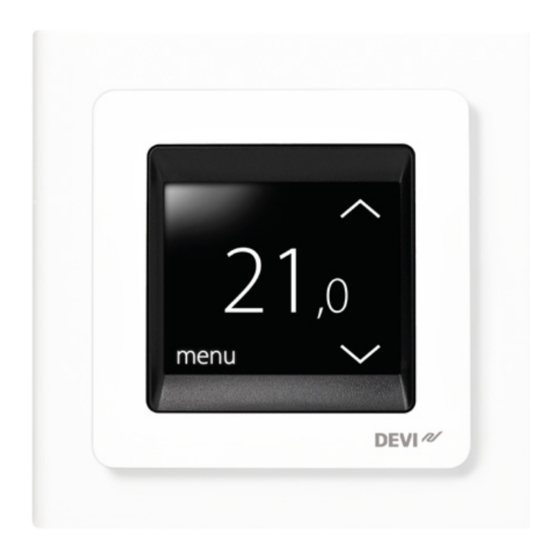

- Página 1 Manual de instalación DEVIreg™ Touch Termostato electrónico inteligente www.DEVI.com...
-
Página 3: Tabla De Contenido
DEVIreg™ Touch Índice Introducción ....Especificaciones técnicas ..Instrucciones de seguridad . . . Instrucciones de montaje ..Configuración . -
Página 4: Devireg™ Touch
▪ Acceso remoto al termostato tras la instalación con una interfaz de código web. Si desea obtener más información sobre este producto, consulte: touch.devi.com Manual de instalación... -
Página 5: Especificaciones Técnicas
DEVIreg™ Touch Especificaciones técnicas Tensión de funciona- 220-240 V~, 50 / 60 Hz miento Consumo de energía Máx. 0,40 W en espera Relé: Carga resistiva Máx. 16 A / 3680 W a 230 V Carga inductiva cos φ= 0,3 máx. 1 A Unidades sensoras NTC 6,8 kΩ... - Página 6 DEVIreg™ Touch Temperatura de la De 5 °C a +9 °C (por defecto, 5 °C) protección antiescar- Intervalo de tempera- Temperatura ambiente: 5-35 °C. tura Temperatura del suelo: 5-45 °C. Temperatura máx. del suelo: 20-35 °C (si se rompe el sello de manera irrecuperable, entonces hasta 45 °C).
-
Página 7: Instrucciones De Seguridad
DEVIreg™ Touch Temperatura de alma- De –20 a +65 °C cenamiento Clase IP Clase de protección Clase II - Dimensiones 85 x 85 x 20-24 mm (dentro de la pared: 22 mm) Peso 103 g La seguridad eléctrica y compatibilidad electromagnética de este producto están garantizadas mediante el cumpli- miento de la normativa EN / IEC «Dispositivos de control eléctrico automático para uso doméstico y análogo»:... -
Página 8: Instrucciones De Montaje
DEVIreg™ Touch Tenga también en cuenta: ▪ La instalación del termostato la deberá realizar un ins- talador autorizado y cualificado de acuerdo con las normativas locales. ▪ El termostato se debe conectar a la red eléctrica me- diante un interruptor de desconexión de todos los po- los. - Página 9 DEVIreg™ Touch No coloque el termostato en la parte interior de un muro exterior. Instale siempre el termostato a al menos 50 cm de ventanas y puertas. Evite que el termostato se encuentre expuesto a la luz solar directa. Nota: un sensor de suelo permite un control de la temperatura más preciso, se recomienda para todas las aplicaciones de suelo radiante y es obligatorio bajo suelos de madera para re-...
- Página 10 DEVIreg™ Touch ▪ Lleve el conducto hasta la caja de conexión. ▪ El radio de la curvatura del conducto debe ser de un mínimo de 50 mm. Siga los pasos descritos a continuación para instalar el termostato: 1. Abra el termostato: Importante: NO presione la pantalla al extraer la par- te frontal.
- Página 11 DEVIreg™ Touch 2. Conecte el termostato según el esquema de cone- xión. La pantalla del hilo calefactor debe estar conectada al conductor de masa del cable de la fuente de alimen- tación mediante un conector independiente. Nota: instale siempre el sensor de suelo en un con- ducto en el suelo.
- Página 12 DEVIreg™ Touch 3. Fije el termostato y vuélvalo a montar. ▪ Fije el termostato a un soporte o a una caja de superficie asegurando los tornillos en los aguje- ros situados a ambos lados del termostato. ▪ Coloque el bastidor. ▪...
-
Página 13: Configuración
DEVIreg™ Touch Configuración Configuración inicial La configuración inicial debe efectuarse cuando la unidad se activa por primera vez: Utilice las flechas de la parte derecha de la pan- talla para acceder a su idioma y pulse en él para seleccionarlo. A conti- nuación, pulse en la esquina superior derecha... - Página 14 DEVIreg™ Touch Pulse los números de los minutos y utilice las flechas derecha e izquierda para fijarlos. Pulse para con- firmar la selección. Pulse de nuevo para acceder a la pantalla Establecer fecha. Pulse en el día, mes y año, respectivamente, y fije la fecha mediante las flechas derecha e izquier- da.
- Página 15 DEVIreg™ Touch En la pantalla informativa de Configuración, pulse para iniciar el proceso. Utilice las flechas derecha e izquierda para seleccio- nar si se utilizará única- mente un sensor de sue- lo o una combinación de sensores de suelo y am- biente.
- Página 16 DEVIreg™ Touch Utilice las flechas derecha e izquierda para seleccio- nar el tipo de sensor de suelo instalado. (Se muestran entre parénte- sis la resistencia medida y la temperatura corres- pondiente.) Pulse para confirmar la selección. Utilice las flechas derecha e izquierda para seleccio- nar el tipo de pavimento.
- Página 17 DEVIreg™ Touch 11. Utilice las flechas derecha e izquierda para seleccio- nar la carga aproximada del elemento calefactor. Si se utiliza un relé exter- no o desconoce la salida instalada, seleccione la opción «– –». Pulse para confirmar la selec- ción.
-
Página 18: Previsión
DEVIreg™ Touch Previsión La función de previsión se utiliza al cambiar entre tempera- tura de confort y económica. Si la función de previsión está activada, la calefacción se iniciará de manera que se alcan- ce la temperatura indicada en la hora especificada. Por ejemplo, si la temperatura de confort está... - Página 19 DEVIreg™ Touch Pulse Configuración en la esquina inferior dere- cha del menú. A conti- nuación, pulse Opciones. Pulse Previsión. A conti- nuación, pulse Encendi- do para optimizar el ini- cio / parada o Apagado para simplemente dejar que la calefacción se ini- cie / detenga a la hora es- pecificada.
-
Página 20: Ventana Abierta
DEVIreg™ Touch Ventana abierta Encendido y apagado de la función «detección de ven- tana abierta» Toque la pantalla del ter- mostato para activarla y, a continuación, pulse menú. Pulse Configuración en la esquina inferior dere- cha del menú. A conti- nuación, pulse Opciones. -
Página 21: Temperatura Máxima Del Suelo
DEVIreg™ Touch Pulse Ventana abierta. A continuación, pulse En- cendido para desactivar temporalmente la cale- facción en caso de una reducción repentina de la temperatura ambiente o Apagado para dejar que el termostato funcione si se diera dicha situación. Pulse para confirmar la selección. - Página 22 DEVIreg™ Touch Pulse Configuración en la esquina inferior dere- cha del menú. A conti- nuación, pulse Instala- ción y Configuración manual. Pulse Temp. máx. del suelo. Utilice las flechas derecha e izquierda para configurar la temperatu- ra máxima del suelo per- mitida.
- Página 23 DEVIreg™ Touch Si rompe el pequeño sello de plástico de la parte posterior del módulo de la pantalla; por ejemplo, con un destornilla- dor, será posible configurar la temperatura máxima del sue- lo hasta a 45 °C. Además, po- drá utilizar únicamente un sensor de ambiente.
- Página 24 DEVIreg™ Touch Nota: póngase en contacto con el proveedor del suelo an- tes de cambiar la temperatura máxima del suelo y tenga en cuenta lo siguiente: ▪ La temperatura del suelo se mide donde está colocado el sensor. ▪ La temperatura en la parte inferior de un suelo de ma- dera puede ser 10 grados superior a la de la parte su- perior.
- Página 25 DEVIreg™ Touch Resis- Ejemplos de pavi- Detalles Configuración tencia mento aproximada térmi- para una tem- peratura del [m2K / suelo de 25 °C 0,05 Laminado a base de > 800 28˚C aglomerado de 8 mm kg/m 0,10 Parqué de haya de 14 650-800 31˚C kg/m...
-
Página 26: Símbolos
DEVIreg™ Touch Símbolos Los siguientes símbolos pueden aparecer en la esquina su- perior izquierda de la pantalla de temperatura: Símbo- Significado El termostato se encuentra en modo manual; por ejemplo, la función del temporizador está desactivada. El temporizador permite cambiar automáticamente entre temperaturas de con- fort y económicas según una programación predefinida. -
Página 27: Garantía
DEVIreg™ Touch Garantía Y E A R Instrucciones de eliminación Manual de instalación... - Página 28 DEVIreg™ Touch Manual de instalación...
- Página 29 DEVIreg™ Touch Manual de instalación...
- Página 30 DEVIreg™ Touch Manual de instalación...
- Página 31 Todas las marcas comerciales de este material son propriedad de las respectivas compañías. DEVI y el logotipo DEVI son marcas comerciales de Danfoss A/S.
