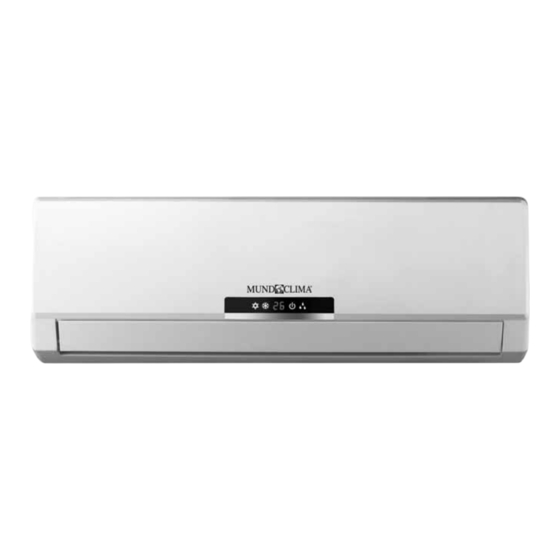

- Página 1 Serie MUP-HK BOMBA DE CALOR: MUP-09HK MUP-12HK MUP-18HK MUP-24HK CON GAS REFRIGERANTE R-410A RESPETUOSO CON EL MEDIO AMBIENTE Manual de Instalación...
-
Página 2: Dimensiones De Instalación
Dimensiones de instalación Dimensiones de instalación 15 cm o más hasta el techo 15 cm o más hasta la pared 15 cm o más Protector salida de tubo hasta la pared Cinta aislante 30 cm como 230 cm o más mínimo para la hasta el suelo salida de aire... -
Página 3: Ubicación De La Instalación
Ubicación de la instalación Unidad interior 1. La entrada y salida de aire no puede estar cubierta a efectos de repartir el aire por toda la habitación. 2. Instalar en algún sitio donde sea fácil la conexión con la unidad exterior. 3. -
Página 4: Muy Importante
Instalación de la unidad interior Instalación del panel trasero Pared Marca en el centro Nivel Espacio Espacio hasta hasta pared pared 150 mm 150 mm Izquierda Derecha Ø55mm Ø55mm (entrada trasera tubo) (entrada trasera tubo) (Fig. 1) 1. Para un buen drenaje, coloque el panel trasero de forma horizontal y en cualquier caso un poco hacia la izquierda puesto que es el lado donde se encuentra el agujero de drenaje. -
Página 5: Instalando La Unidad Interior
Instalación de la unidad interior 05! 07! 09!1 2K!1 4K Cool only type 18K Cool only type 24K Cool only type yellow- yellow- yellow- brown green green green 05 07 12K Cool and Heat type 18K Cool and Heat type 24K Cool and Heat type yellow- yellow-... -
Página 6: Instalación De La Unidad Exterior
Instalación de la unidad exterior Vacío del circuito Válvula Válvula de gas 1. Con las válvulas totalmente cerradas (tal y como de líquido vienen de origen) conectar la manguera de baja Válvula de presión (Azul) del analizador al obús de carga de servicio la válvula de 3 vías (válvula de gas) 2. -
Página 7: Revisiones Previas A La Puesta En Marcha
Revisiones previas a la puesta en marcha Comprobar después de instalar COMPROBAR POSIBLE MAL FUNCIÓN ESTADO ¿ Está fijado firmemente? La unidad podría caerse, moverse o emitir ruido ¿Se ha hecho un chequeo de Podría generar una capacidad refrigerante fugas? insuficiente ¿Es suficiente el aislamiento de Podría generar condensación y vertido de agua... - Página 8 Tel. 976 35 67 00 Fax 96 645 70 14 Fax 953 28 03 46 Fax 971 43 65 35 Fax 976 35 88 12 Solicíte listado de Servicios Técnicos de su província: Tel. 93 652 53 57 (S.A.T. Mundoclima)
