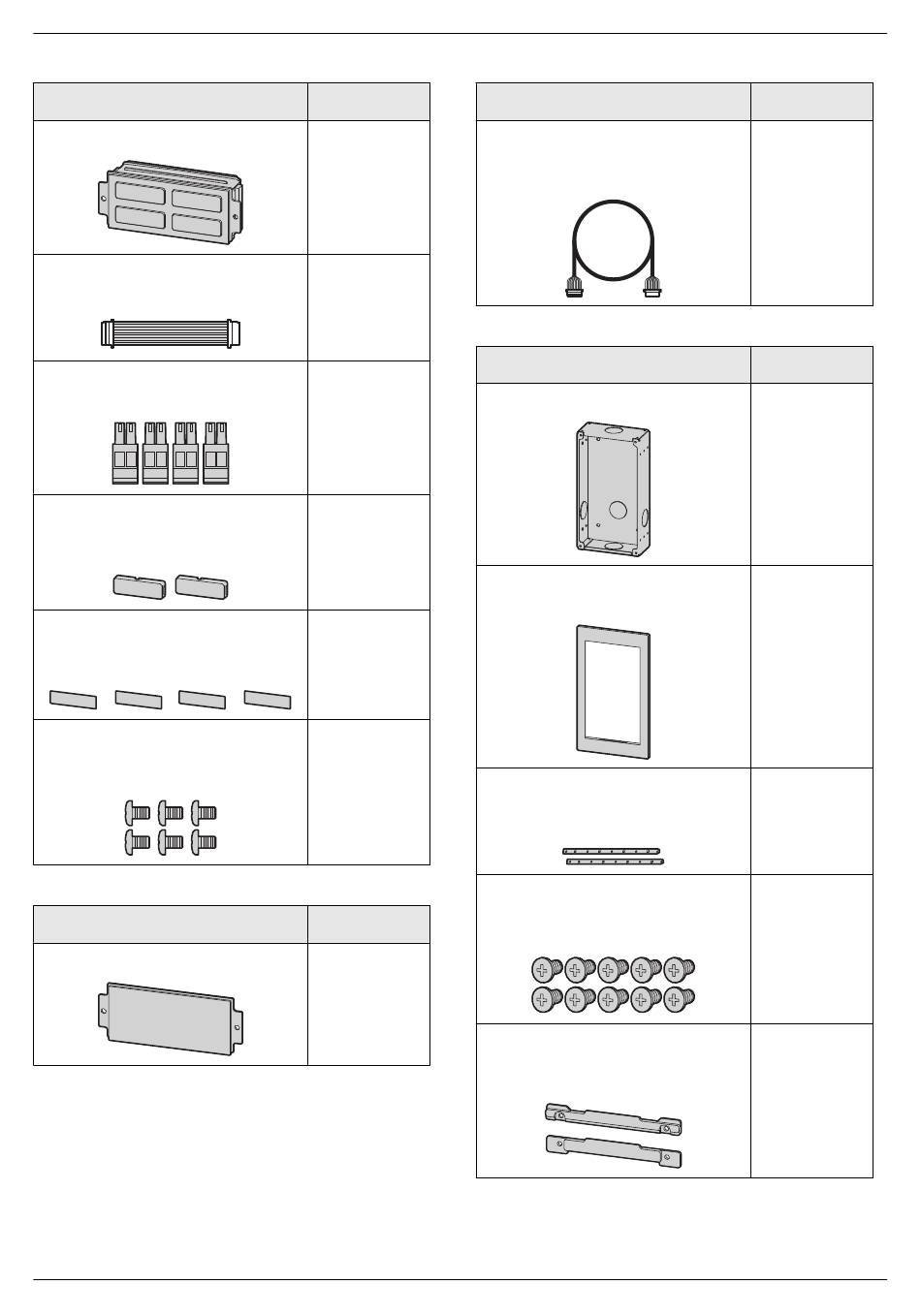

3. Preparación
VL-VM304
Elemento
Módulo de 4 botón
Cable plano
Se utiliza para conectar los módulos.
Bloque de terminales de 2 pines
Se utiliza con el cableado star.
Botón de sobra
Se utiliza para impedir que se quiten
las placas para nombre.
Hoja para nombre
Se utiliza como pieza de repuesto al
cambiar placas para nombre.
Tornillo (2 mm ´ 3 mm)
Se utiliza para impedir que se quiten
las placas para nombre.
VL-VM901
Elemento
Panel en blanco
12
VL-VM801
Cantidad Elemento
1 Cable de extensión
Se utiliza para conectar dos marcos de
una estación del recibidor.
1
VL-VM602 (modelo pequeño)
Elemento
4
Caja trasera
2
Marco
Se utiliza para unir módulos.
4
6
Placa lateral
Se utiliza para fijar los extremos iz-
quierdo y derecho de los módulos.
Tornillo (3 mm ´ 5 mm)
Se utiliza para unir los módulos a las
Cantidad
placas laterales.
1
Placa superior/inferior
Se utiliza para fijar la caja trasera a la
pared.
Cantidad
1
Cantidad
1
1
2
10
2
