4. Instalação
A instalação mais simples do sistema videoporteiro IV 7000 HS consiste em conectar um monitor IV 7000 HS IN a um
porteiro IV 7000 EX. Para facilitar as conexões, opcionalmente, o usuário pode remover o conector de instalação do módu-
lo interno IV7000 HS. Após serem concluídas as conexões, encaixe o conector novamente no produto.

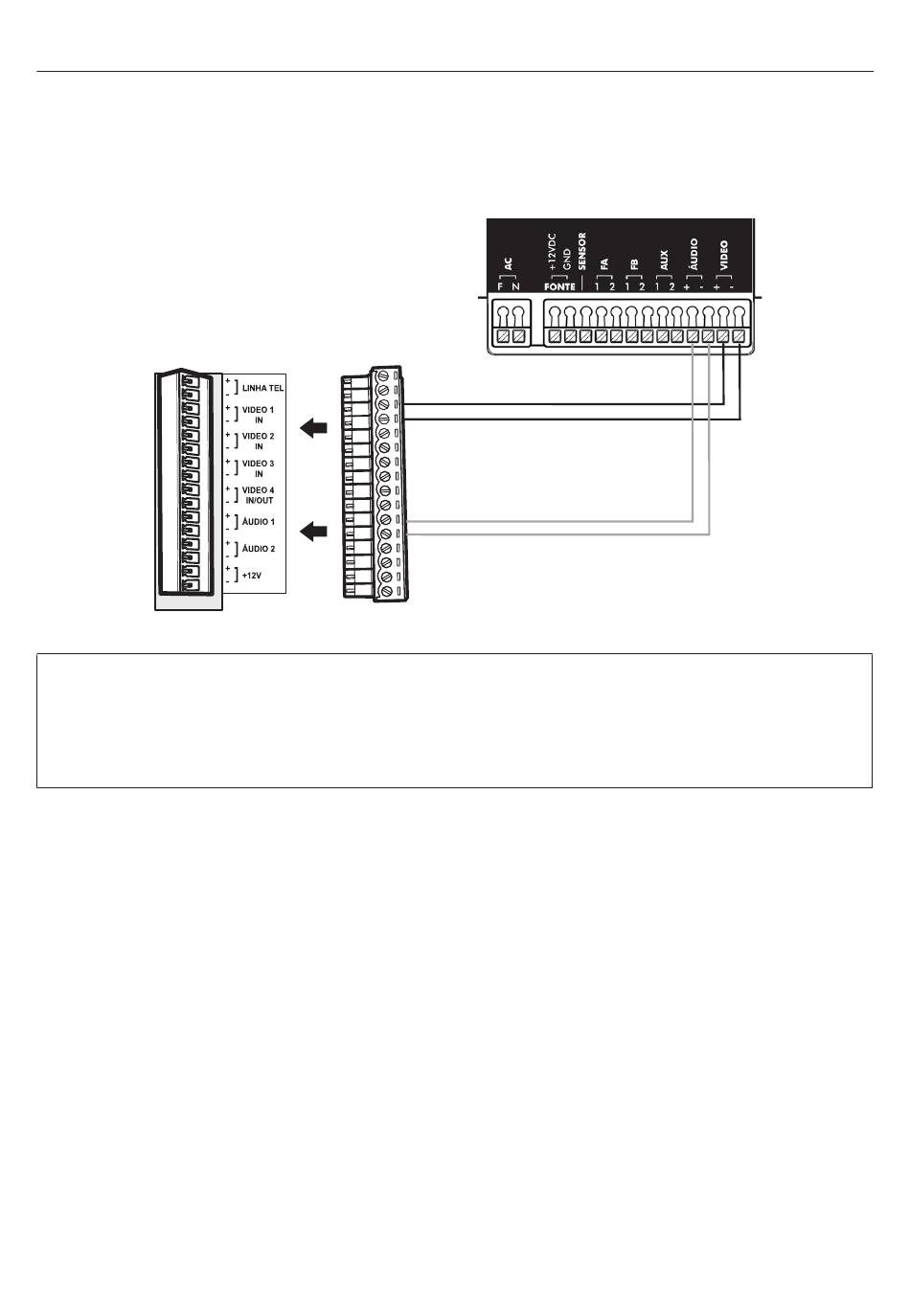

A figura a seguir ilustra uma instalação simples entre o módulo interno IV 7000 HS e o módulo externo IV 7000:
Atenção:
» Para uma melhor instalação utilize cabos UTP – CAT5 ou CAT4.
» A distância entre módulo interno e externo é de 50 m em um mesmo cabo.
» Para distâncias de até 100 m instale os fios de áudio e vídeo em cabos separados.
Obs.:
» Para toda conexão deve-se verificar a polaridade do áudio e vídeo.
» Se necessário, retire o conector com o auxilio de uma chave de fenda.
O videoporteiro permite até 2 monitores do módulo interno IV 7000 HS e até 2 porteiros do módulo externo
IV 7000. Para instalação das extensões, consulte o manual do usuário no site www.intelbras.com.br.
Atenção: evite choque elétrico, certifique-se de que a rede elétrica esteja desenergizada durante a instalação. 1.
14
Módulo interno
Módulo externo
