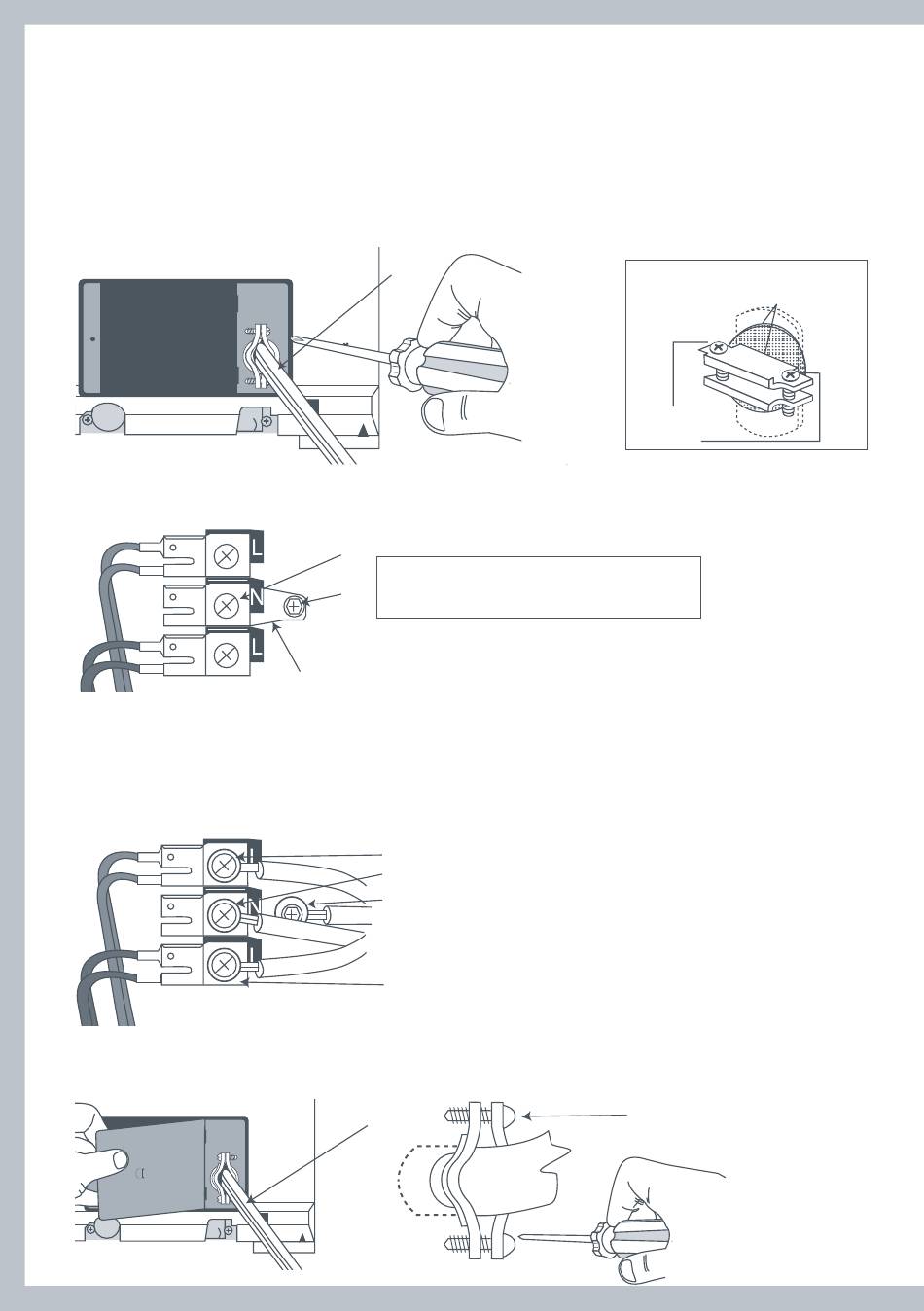

Conexiones de 4 alambres

Utilice un cable de suministro aprobado de 4 alambres o un cable de 4 alambres para cableado
directo, como se describe en la página
Saque la placa protectora del bloque de conexión.
1
Inserte el cable de suministro con un protector UL a través del orificio que se suministra en el gabinete
2
cerca del bloque de conexión. No apriete el tornillo del protector hasta que haya completado las
conexiones de cableado.
Nota: deberá utilizar un protector.
Extraiga el tornillo central del bloque de conexión.
3
Extraiga el enlace a tierra del electrodoméstico retirando el tornillo de conector a tierra (tornillo verde)
4
Conecte el alambre a tierra (verde) del cable de alimentación, al tornillo verde del conector a tierra.
5
Apriete el tornillo.
Conecte el alambre neutro (blanco) del cable de alimentación al tornillo central de la terminal del bloque
6
de conexión. Apriete el tornillo.
Conecte el alambre rojo y el alambre negro a los tornillos superiores e inferiores del bloque de conexión
7
marcados con la letra L. Apriete los tornillos.
8 Refit terminal block cover by inserting the two tabs first on the rear panel of the dryer and secure cover
with securing screw.
Apriete los tornillos del protector.
9
82
79.
2
3
Nota: si se vuelve a realizar una instalación de
3 alambres en este electrodoméstico, hay que
4
volver a colocar el enlace a tierra.
Extraiga enlace
7
6
5
7
8
Secciones de abrazadera
del protector
Tornillos del
protector
9
.
